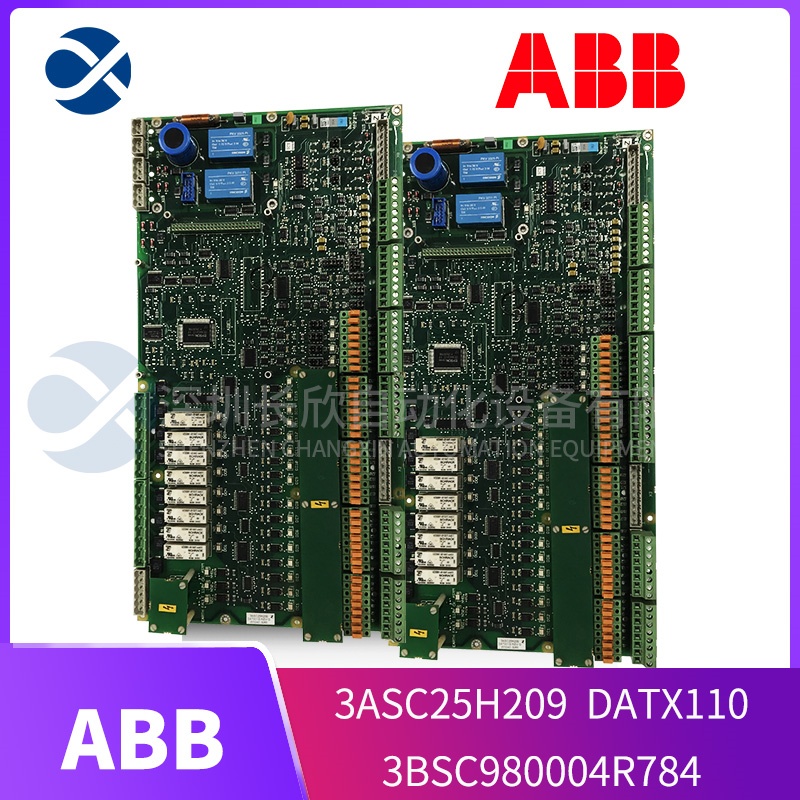

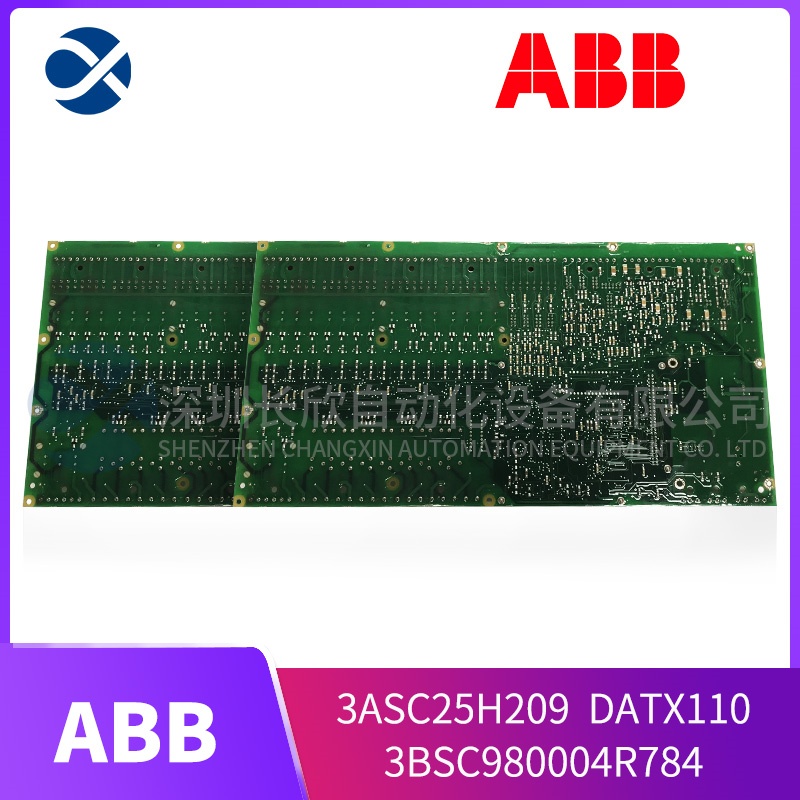

ABB 编码器接口模块 3ASC25H209 | 与DATX110模块配套使用

描述

组件套件整体概述

这组型号揭示了ABB在驱动系统“感知”与“人机交互”层面的精细化设计。它们不属于核心功率部分，但对于实现特定高级功能和方便用户操作至关重要。

3ASC25H209​ 和 DATX110​ 是一对紧密关联的模块，共同为ABB低压变频器(如ACS800. ACS880)提供高精度编码器反馈接口。在许多工业应用中，如起重机、卷取机、机床主轴，需要对电机的速度和位置进行极其精确的控制，这就需要变频器工作在“闭环矢量控制”模式。而实现闭环控制的前提，就是变频器必须能实时读取安装在电机轴上的编码器信号。

DATX110​ 是一个编码器反馈模块(Encoder Feedback Module)。它是一个独立的硬件模块，可以插入变频器专门的选件槽中。它负责直接接收来自电机的编码器原始信号(如A/B/Z脉冲，正余弦信号，或旋转变压器信号)，并进行初步处理和数字化。

3ASC25H209​ 则很可能是与DATX110模块配套的接口模块、连接板或特定功能的子模块。它的作用可能是提供物理接口(如D-sub连接器)、信号调理，或者是包含特定协议处理芯片，用于将DATX110处理后的数据通过内部总线可靠地传输给变频器的主控制器。两者结合，共同完成了从物理信号接收到数字信息传输的完整链条。

3BSC980004R784​ 这个型号，从其“3BSC”前缀和“R784”后缀判断，通常是一个适配器、连接电缆或转换头。在ABB驱动产品中，它极有可能是用于连接控制盘(如CDP312操作面板)​ 到变频器本体，或者用于连接现场总线适配器模块(如PROFIBUS DP接口模块)​ 到变频器的通讯接口。它简化了外部设备的连接，是系统集成和日常操作不可或缺的附件。

各组件技术规格(摘要)

1. ABB 3ASC25H209 & DATX110 (编码器反馈套件)

产品型号：3ASC25H209. DATX110

制造商：ABB

产品类型：编码器反馈接口模块套件

适用变频器：ACS800. ACS880. 可能也用于ACS850等系列

支持编码器类型：通常支持多种类型，如：

增量式编码器 (TTL, HTL)

正余弦编码器 (Sin/Cos 1 Vpp)

旋转变压器 (Resolver)

反馈分辨率：高分辨率，支持多圈绝对值编码器(取决于具体型号和配置)

主要功能：为变频器提供电机速度与位置反馈，实现闭环矢量控制、零速满转矩、精确速度/位置控制。

2. ABB 3BSC980004R784

产品型号：3BSC980004R784

制造商：ABB

产品类型：适配器电缆 / 连接器

常见用途：

连接控制盘 (Control Panel)​ 如 CDP312 到 ACS800/ACS880 变频器的控制单元 (RMIO板) 或辅助接口。

连接现场总线适配器​ 到变频器主板。

接口类型：具体取决于用途，可能包含矩形连接器、D-sub连接器等。

主要特点和优势(组合优势)

这套选件组合的优势在于为标准的变频器赋予了高精度控制能力和便捷的扩展性。

实现高性能闭环控制：DATX110 + 3ASC25H209​ 套件的核心价值是使变频器从简单的“开环V/F控制”升级为“闭环矢量控制”。这意味着电机可以在零速时提供全额转矩，并且在整个速度范围内具有极佳的速度控制精度(误差可达0.01%以内)和快速的动态响应。这对于提升设备工艺水平、解决负载突变问题、实现精确定位至关重要。

强大的兼容性与灵活性：该编码器接口套件通常支持市面上主流的编码器类型和协议，用户可以根据现有电机或成本选择最合适的编码器，大大增加了系统集成的灵活性。

即插即用与简化集成：这些选件模块采用标准化设计，可以轻松插入变频器预留的插槽。3BSC980004R784​ 这类适配器则提供了标准的连接方式，避免了复杂的自定义接线，减少了安装错误，提高了系统可靠性，并使控制盘或通讯模块的安装位置可以更加灵活。

提升系统可靠性：原厂设计的选件模块在电气特性、电磁兼容性和机械结构上与主机完美匹配，确保了信号传输的稳定性和长期运行的可靠性，避免了因第三方不兼容接口导致的干扰或故障。

ABB Encoder Feedback & Interface Kit: Enabling Precision Control for Drives

The provided set of ABB part numbers—3ASC25H209. DATX110. and 3BSC980004R784—represents key accessory and interface modules for enhancing the functionality of ABB drives, particularly the ACS800/ACS880 series.

The DATX110​ is an Encoder Feedback Module, and 3ASC25H209​ is its associated interface component. Together, they form a critical feedback interface kit that allows the drive to receive high-resolution speed and position signals from a motor-mounted encoder. This enables advanced closed-loop vector control, providing full motor torque at zero speed, exceptional speed regulation accuracy, and fast dynamic response—capabilities essential for demanding applications like cranes, winders, and machine tools.

The 3BSC980004R784​ is typically an adapter cable or connector. Its common use is to interface a Control Panel (e.g., CDP312)​ or a fieldbus adapter module​ to the drive’s main control unit. This simplifies the physical connection, promotes reliable integration, and offers flexibility in mounting the operator interface.

This combination of modules exemplifies how optional accessories transform a standard variable frequency drive into a high-performance, easily integrated motion control solution, all while maintaining the reliability and support of genuine ABB components.

应用领域

这套选件广泛应用于所有需要高动态性能、精确速度控制或定位功能的低压电机驱动场合。

物料搬运：起重机、提升机、港机，需要零速悬停和精确的位置控制，闭环矢量控制是唯一选择。

卷曲控制：造纸、纺织、薄膜、线材的收卷和放卷，需要恒张力控制，依赖于精确的转矩和速度调节。

机床与加工中心：主轴驱动、进给轴，需要宽调速范围、高稳态精度和快速加减速。

测试台与仿真设备：需要精确模拟负载特性，对驱动器的动态响应和控制精度要求极高。

泵与风机的高端应用：在某些需要快速响应或精确流量控制的场合，也会采用闭环控制以提高能效和工艺水平。

在这些应用中，安装DATX110/3ASC25H209编码器反馈套件，是满足工艺要求的前提。而3BSC980004R784这类适配器则确保了操作和维护的便利性。

相关产品

ACS800/ACS880 变频器整机：这些选件模块所服务的主体设备。

编码器：如Hengstler, Sick, Heidenhain​ 等品牌的增量式或绝对值编码器，是信号来源。

控制盘 CDP312：常用的ABB操作员面板，可能通过3BSC980004R784适配器连接。

现场总线适配器：如RPBA-01​ (PROFIBUS DP), RETA-01​ (EtherNet/IP)，用于网络通讯，也可能需要类似适配器连接。

其他反馈模块：如DTAC​ 系列用于模拟测速机反馈的模块。
