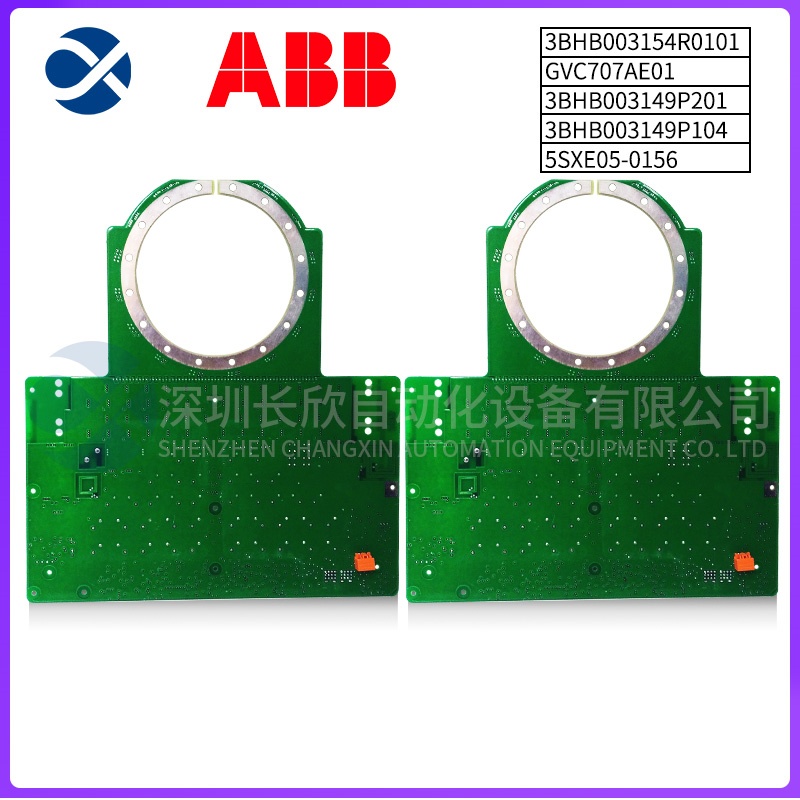

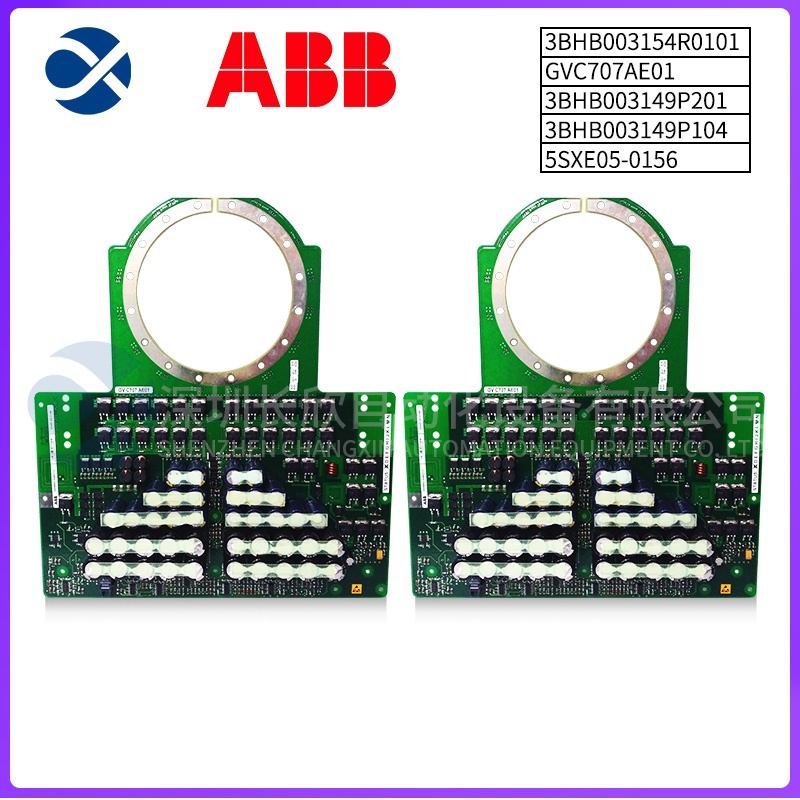

ABB ACS6000/SFC 核心驱动控制包 | 含接口、主控、驱动、电容

描述

组件套件整体概述

老铁，这又是一套“全家福”，清晰地展示了大功率变流器内部从“决策”到“执行”再到“能量保障”的完整链路。每一型号都扮演着不可替代的角色。

GVC707AE01​ 是一块高级系统控制板卡或通讯处理器。在ABB的架构中，型号以“GVC7”开头通常属于较新的或特定功能的控制板。它可能运行着变流器的主控制算法(如磁场定向控制)，或负责与工厂级网络(如工业以太网)进行高速数据交换，是协调整个功率单元或系统区域工作的“智能中枢”。

3BHB003154R0101​ 是一个门极驱动接口单元（GDIU）​ 或驱动控制器。它的核心作用是作为上层控制板(GVC707AE01)与底层门极驱动板(3BHB003149P201/P104)之间的“中间管理层”。它接收控制指令，进行处理、分配，并管理多块门极驱动板的电源、同步、状态采集和故障汇总，是驱动系统可靠、有序工作的“调度中心”。

3BHB003149P201​ 和 3BHB003149P104​ 是两块高压门极驱动板。与之前分析的套件一样，它们极有可能是一对，分别用于驱动一个双单元功率模块(一个半桥)中的上管和下管。它们直接与高压IGCT或IGBT模块的门极和发射极相连，负责将来自驱动接口单元的微秒级开关指令，转化为具有高隔离电压、大瞬时电流的驱动脉冲，是直接“扳动”兆瓦级功率开关的“机械手”。

5SXE05-0156​ 是直流支撑电容组件。属于5SXE系列，是直流母线上不可或缺的“能量池”和“稳压器”。其规格(5SXE05-0156)与之前的0151、0152、0155同系列但参数不同，专为匹配此套驱动系统的功率等级和电压水平而设计，用于滤除整流纹波，并在负载突变时提供瞬时能量支撑。

各组件技术规格（摘要）

1. ABB GVC707AE01

产品型号：GVC707AE01

制造商：ABB

产品类型：控制板卡 / 通讯处理器

核心功能：系统级控制算法执行、外部网络通讯、系统协调

典型接口：光纤通道、以太网端口、背板高速总线

2. ABB 3BHB003154R0101

产品型号：3BHB003154R0101

制造商：ABB

产品类型：门极驱动接口单元 (GDIU) / 驱动控制板

功能：门极驱动系统管理、信号路由、保护逻辑集中处理、状态监测

3. ABB 3BHB003149P201 / P104

产品型号：3BHB003149P201 / 3BHB003149P104

制造商：ABB

产品类型：高压门极驱动板 (专用于特定高压IGCT/IGBT)

关键特性：光纤触发与反馈，高隔离强度(>10-15kV)，集成短路保护(DESAT, <5μs)，门极电源监控

4. ABB 5SXE05-0156

产品型号：5SXE05-0156

制造商：ABB

产品类型：直流支撑电容组件

关键参数：高额定直流电压，特定电容值，低等效串联电阻(ESR)和电感(ESL)，专为低感抗设计

主要特点和优势（组合优势）

这套组合的优势在于其高度集成化、智能化的驱动管理和为极端动态性能而优化的设计。

智能化的驱动系统管理：3BHB003154R0101​ 驱动接口单元的引入，将门极驱动系统从简单的信号转发升级为智能子系统。它可以对多块驱动板进行集中配置、状态监控和高级故障诊断，简化了上层控制器的负担，提升了整个驱动链的可靠性和可维护性。

极致的驱动速度与保护：门极驱动板3BHB003149P201/P104继承了ABB顶级驱动板的所有优点：纳秒级的信号传输延迟、微秒级的短路保护能力、以及经过优化的开关轨迹控制。这对确保功率器件在高效、低损耗下安全运行至关重要，尤其是在高频开关或需要极快动态响应的应用中。

匹配的能源系统：5SXE05-0156​ 电容组件与驱动系统的功率等级严格匹配。其低感抗设计有助于抑制功率器件开关时产生的电压尖峰，保护功率器件和驱动板本身，是系统在高di/dt环境下稳定运行的基础。

高可用性设计：在整个链路中，控制板、驱动接口单元乃至驱动板本身，都可能支持冗余配置。主备系统间的无扰切换功能，使得该套件能够应用于发电、油气管道等对连续运行有“零容忍”要求的领域。

为新一代平台优化：从“GVC707AE01”和“3BHB003154R0101”的型号编码看，这套组件可能应用于较新版本的ACS6000C或特定优化的PCS6000平台，在处理器性能、通讯带宽和诊断功能上可能比早期型号有所增强。

ABB High-Power Drive & Control Suite: The Intelligent Execution Core for Next-Gen Megawatt Converters

This component assembly—GVC707AE01. 3BHB003154R0101. 3BHB003149P201/P104. and 5SXE05-0156—represents a sophisticated, management-intensive execution core for ABB’s high-power conversion platforms, likely within the ACS6000C or advanced SFC systems.

The GVC707AE01​ serves as a high-level controller or communication hub. The 3BHB003154R0101​ gate drive interface unit introduces a layer of intelligence to the drive chain, managing command distribution, power sequencing, and comprehensive diagnostics for the downstream gate units. The 3BHB003149P201​ and P104​ are a matched pair of high-voltage gate drive boards, delivering the precise, isolated pulses required for switching multi-kV IGCTs/IGBTs, complete with nanosecond-level protection. The 5SXE05-0156​ DC-link capacitor provides a tailored, low-inductance energy reservoir crucial for stable operation under high dynamic stress.

This suite is characterized by its managed drive architecture, which enhances reliability and serviceability, combined with the uncompromising switching performance and protection of the gate drives. It is engineered for applications demanding the highest levels of availability, dynamic response, and operational intelligence in megawatt-scale power conversion.

应用领域

这套高端驱动控制套件，服务于对动态性能、控制精度和系统可用性有最极致要求的顶尖工业与能源应用。

新一代同步电机静态变频启动 (SFC)：用于启动更大型、更高效的燃气轮机、抽水蓄能机组，其智能化的驱动管理有助于实现更平滑的转矩控制和更快的启动周期。

高端轧机与金属压延：用于薄板轧机、箔材轧机的主传动，其对速度和张力的控制精度要求达到毫米/秒级，驱动系统的快速性和稳定性是保障产品质量的核心。

特大功率试验系统：用于全尺寸风力发电机、大型船舶推进电机、轨道交通牵引系统的测试平台，需要能够精确模拟各种复杂、极端工况的驱动与控制能力。

高压直流输电 (VSC-HVDC)​ 换流阀子模块：在基于模块化多电平换流器 (MMC) 的VSC-HVDC工程中，每个子模块都需要一套包含驱动、控制和本地储能的核心单元，其性能要求与此套件高度吻合。

特大型静止同步补偿器 (STATCOM)：在用于弱电网支撑、新能源场站动态无功补偿的特大型STATCOM中，其功率模块的驱动与控制单元必须具备极高的开关频率、精确的保护和智能化的状态管理。

相关产品

配套的IGCT/高压IGBT功率模块：如 5SHY 55L4500. 5SHY 75L4500​ 等更大电流等级的模块，是这套驱动系统的被控对象。

3BHE03/ 3BHB01系列：其他型号的系统控制板、I/O板或辅助驱动板。

门极驱动系统电源：专门为3BHB003154R0101和3BHB003149P201/P104供电的多路输出、高隔离度开关电源模块。

全套光纤通讯网络：包括板间连接的光纤、光配线架及冗余切换模块。

功率单元机架与冷却系统：安装所有组件的机械结构及其液冷散热系统。
