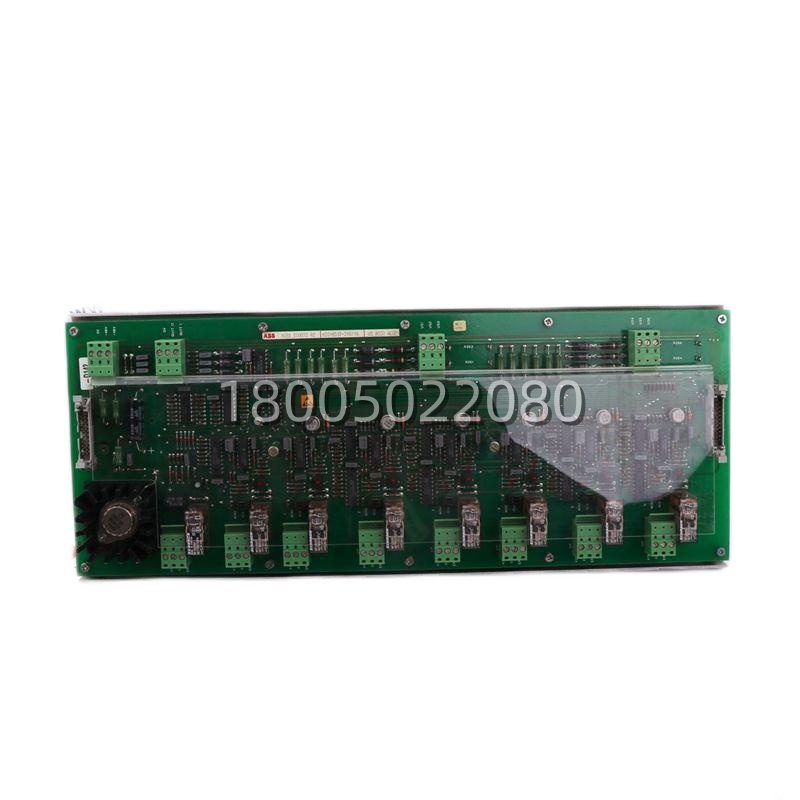

ABB 3ADT220072R0012 | SDCS-CON-2B 控制板 24V DC RS485

描述

关键技术规格

• 产品物料号：3ADT220072R0012
• 常用对应型号：SDCS-CON-2B / SDCS-CON-21 / SDCS-AC-CON-2（依具体设备机型与软件版本而定，需以原厂手册/BOM 为准）
• 品牌 / 系列：ABB SDCS（System Device Control）系列控制板
• 产品定位：传动装置（Drive）或 DCS 现场单元的主控/逻辑接口板
• 供电电压：24V DC（典型，支持一定宽压范围，依整机设计而定）
• 功耗：典型 < 8 W
• 通讯接口：RS485（支持 Modbus 等现场总线，依整机固件配置），通过背板/扁平缆与系统 CPU/功率单元交互
• 内存/存储：板载约 4 MB（用于固件运行及参数缓存，非 PC 内存概念）
• I/O 特征：数字信号处理逻辑，经接插件引至端子排或功率板，无独立外接线 DI/DO 端子
• 指示与诊断：板载 LED（电源、运行状态、故障代码式闪烁），预留测试点供示波器量测
• 物理尺寸：约 110 mm × 75 mm × 22 mm（插卡式/板载安装，依具体子型号略有差异）
• 安装方式：控制柜内导轨或功率单元内部插槽/螺丝固定（依整机结构）
• 工作温度：-25°C 至 +70°C
• 防护 / 认证：IP20（柜内安装），CE / UL 等工业通用认证，具体依出厂批次为准
• 替代关系：常作为老款 SDCS-CON-2 / SDCS-CON-2A（如 3ADT309600R0001/R0002）的升级或交叉兼容备件——但替换前必须核对设备型号、固件版本与官方兼容清单，不可盲目互换。

产品深度介绍

传动柜突然报控制板故障，产线就得停——而 3ADT220072R0012 正是 ABB 老一代 SDCS 架构里扛逻辑运算和总线通讯的核心板卡。它不单是块 PCB，更是传动系统与上层 DCS/PLC 之间的信号枢纽：一边走 RS485/Modbus 跟中控交换启停、给定、状态字，一边经内部背板盯着功率单元、I/O 状态，跑闭环控制。

挑它大多是奔着老旧传动柜（起重、轧机、造纸传动等）的备件置换去的。板载 4 MB 缓存加诊断 LED，现场量过，替换老 SDCS-CON-2A 时参数移植顺滑，短路保护设计也让电源反接或背板尖峰不容易直接炸 MCU。不过得泼盆冷水：这板子跟具体驱动型号（如 ACS600/800 等系列某些机型）和固件强绑定。只看物料号不够，必须摊开设备铭牌与 BOM 表核对——有些机型的 CON-2B 和 AC-CON-2 虽物料号通用，但固件校验不过照样锁机。

干过冶金厂传动维保的都懂，大半夜 ACS 柜跳个“CTRL BOARD FAIL”，翻备件架摸出块 3ADT220072R0012，手心里都是汗。这板子我换过不下十回，拆旧板螺丝，拔多芯扁平缆（先断电！缆上有标记别插反），新板卡进槽拧紧，下载下参数——要是你提前备了参数备份，半小时能恢复。

实际用下来，这 ABB 控制板的 24V 回路挺皮实，柜内 60°C 积温热运行几个月没出现过漂移。板面 LED 闪法就是活说明书：常亮电源 OK，特定频率闪就是通讯断或内部逻辑 fault，不用马上掏电脑。有回偷懒没核驱动型号，插上去报固件不匹配——吃一堑后学乖了：买前先拍设备铭牌+旧板标签发给供应商对 BOM，别光盯 3ADT 物料号。顺手安规提醒，别在带电轨道直插拔，控制板 CMOS 扛不住静电。

站在 SDCS 系列传动控制架构来看，3ADT220072R0012 是早期 SDCS-CON-2 / CON-2A（物料号 3ADT309600R0001 等）的演进版本，对应 CON-2B / AC-CON-2 / CON-21 等细分装机形态。核心差异不在外形（插口、螺丝孔基本对齐），而在内部固件逻辑、通讯协处理及元件耐热等级——这也是决策雷区。

典型选型逻辑只有一条：它是纯备件置换件，不是你自由选型的通用 PLC CPU。如果你柜子里老 ACS 传动报控制板失效，先抄设备完整型号（如 ACS800-04-xxx-3）、旧板标号（是 CON-2A 还是 AC-CON-2？）、驱动固件版本，再去交叉查 ABB 官方兼容矩阵。3ADT220072R0012 常能向下兼容 CON-2A 场景，但反向或跨驱动系列（如某些 OEM 定制柜）硬换，大几率报校验故障甚至起不来。

预算维度没太多花头，原厂停产物料基本走库存渠道，全新原装和拆机件价差明显。决策依据是停机成本：连续产线（电厂辅机、连线轧机）直接备全新原装；非连续检修台架，成色好的测试OK拆机板也能顶一阵。但不管哪种，换板后必须做空载/带载试运行，查电流环响应、通讯状态字——别以为灯亮就万事大顾。
