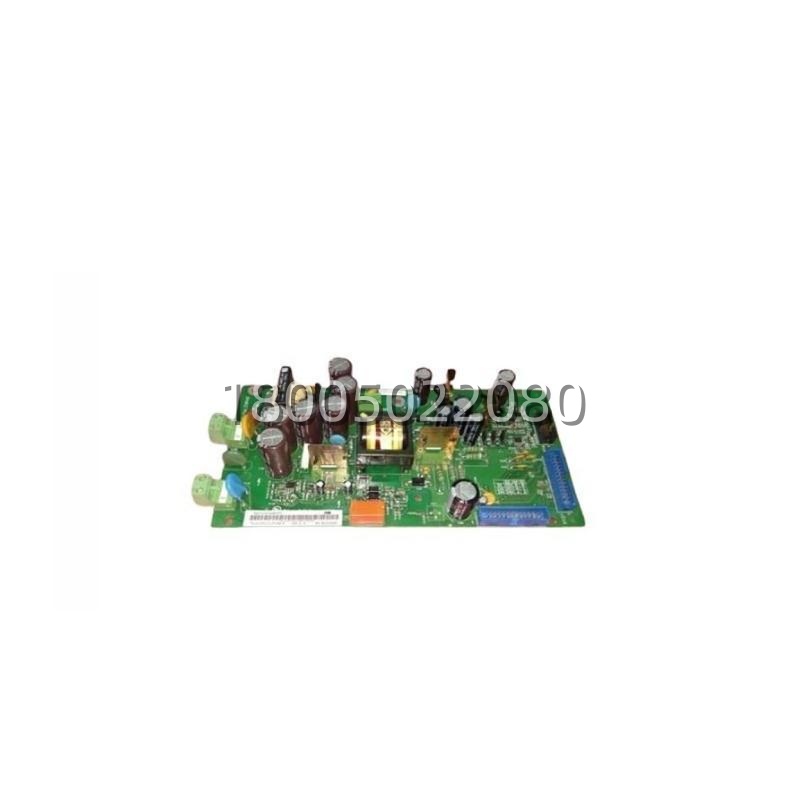

ABB 3ADT315100R1001 | 传动控制电源模块 多路 DC 输出

描述

关键技术规格

• ABB 物料编码: 3ADT315100R1001
• 产品型号: SDCS-POW-4（此批次/变体带 COAT 三防涂层，常标为 SDCS-POW-4-COAT）
• 适用系统: ABB DCS800 直流传动系统、SDCS 平台（适配 D5/D6/D7 功率模块）
• 输入电压: 115 V AC 或 230 V AC，自动检测适应（容差约 -15% / +10%），45-65 Hz
• 输出规格: 多路隔离直流输出，典型为 5 V DC、±15 V DC、24 V DC 等供控制板与 I/O（具体值由负载动态决定，以手册为准）
• 拓扑结构: 开关模式电源 (Switch Mode Power Supply, SMPS)，推挽/反激混合架构
• 电气隔离: 输入-输出间及部分输出通道间 DC 1500 V 隔离耐压
• 环境防护: COAT 版本带 conformal coating（三防漆），增强防潮/防盐雾/防霉，防护等级 IP20（柜内安装）
• 功耗与散热: 典型功耗约 120 VA，功率损耗 ≤ 60 W，依靠柜内风冷对流散热
• 安装形式: 插板式固定（电子支撑导轨/螺钉紧固），非 DIN 轨直插，需匹配柜内支架
• 工作温度: 0°C 至 +50°C（存储 -25°C 至 +70°C）
• 保护功能: 输入欠压锁定、过流限制、热降额；支持数字信号滤波 (0-100 ms 可调)
• 物理参数: 约 230 × 110 × 34 mm，净重 ≈ 0.35 – 0.4 kg

产品深度介绍

DCS800 传动柜突然报控制电源故障或板卡反复重启，拆盖大概率指向这块板。ABB 3ADT315100R1001 作为 SDCS-POW-4 家族的 COAT 涂层版本，专给传动系统“喂”多路干净直流电。它自己吃 115 V 或 230 V AC 工业电源，自动适应无需拨码，反激拓扑高效掐出 5 V、±15 V、24 V 等隔离直流，直接供 SDCS-CON-4 控制板、门极驱动与 I/O 采集，1500 V DC 隔离把功率侧干扰拦住。

对比普通未涂层版，带 COAT 后缀的 3ADT315100R1001 多了一层三防漆，在冶金酸雾、矿山高湿粉灰环境，PCB 走线电化学迁移风险低不少，MTBF 表现更稳。输出带载调整率够硬，支持 0-100 ms 数字滤波挡掉现场接触器抖动误触发——这对老产线继电器混杂的柜子很实用。不过它属插板结构，换板时先断主电、放尽大电容电荷，对孔位别硬撬。MRO 备件直接按 3ADT315100R1001 原装编码锁，COAT 版向下兼容普通 SDCS-POW-4 槽位，反过来裸板进潮湿区容易爬电。
