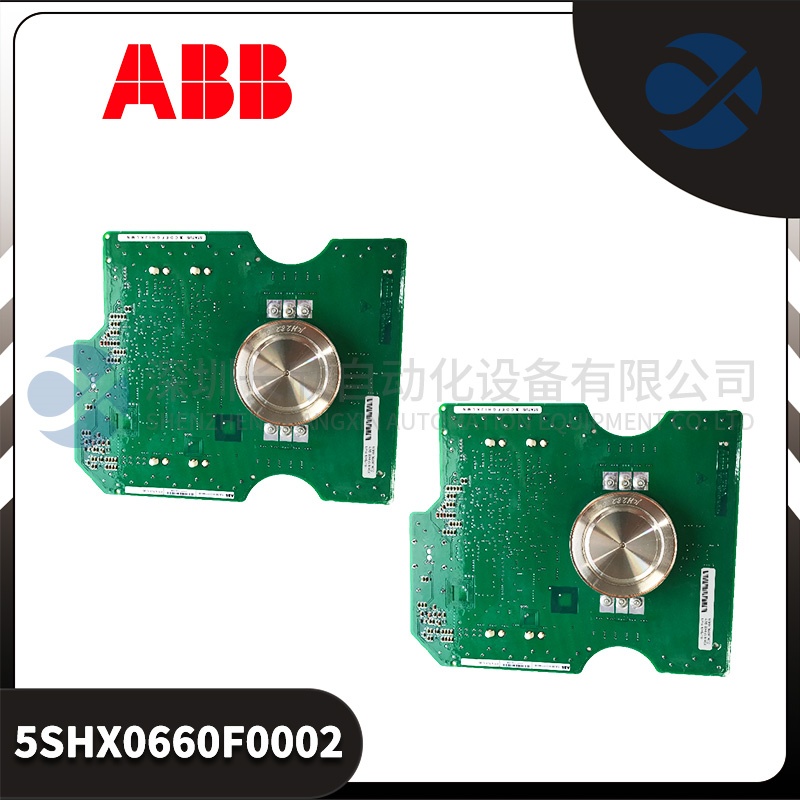

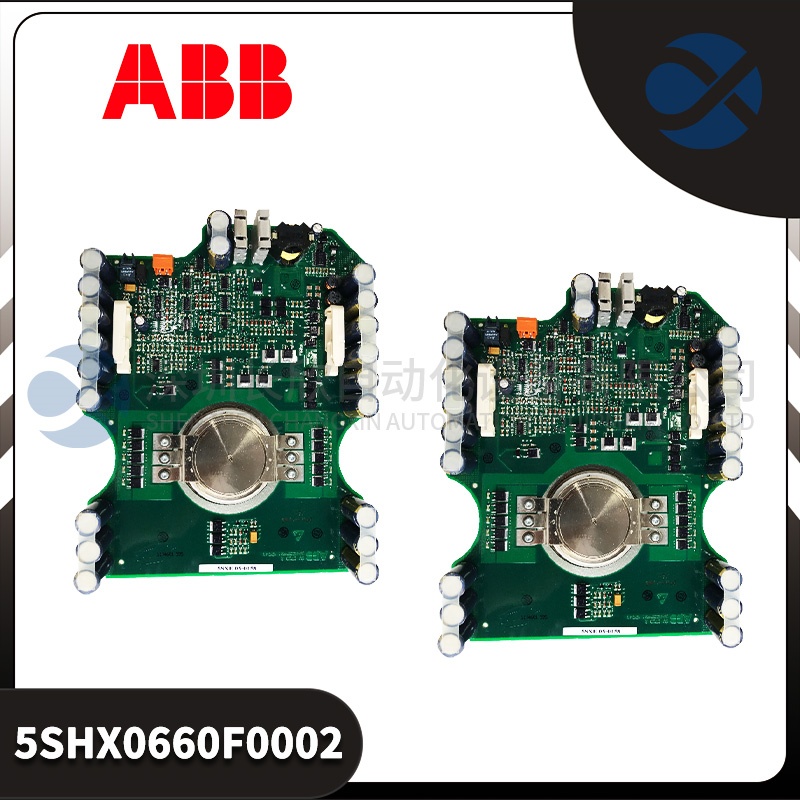

ABB 5SHX0660F0002 可控硅模块 | 高压晶闸管 6kV/600A

描述

5SHX0660F0002 产品概述

ABB 5SHX0660F0002​ 属于ABB 5SX​ 系列高压晶闸管(Thyristor，俗称可控硅)模块。如果说5SHY(HiPak)系列是高速、可自关断的IGBT，那5SX系列就是传统但极其坚固耐用的“相位控制型”开关。它的核心功能相对“古典”但至关重要：在承受正向电压时，通过一个门极电流脉冲触发，即可从关断状态转为导通状态，并且一旦导通，只要电流不低于维持电流，就会一直保持导通，直到电流过零自然关断。

这种特性使得5SHX0660F0002非常适合应用于相位控制整流和交流开关场合。在需要从交流电网获取可调直流电压的超大功率设备中(如电解铝、氯碱化工的直流电源，或大型同步电机的励磁电源)，多个5SHX0660F0002模块组成整流桥，通过精确控制每个周期内的触发导通角，就能平滑地调节直流输出电压。在静止无功补偿器 (SVC) 的晶闸管控制电抗器 (TCR) 支路中，它作为快速交流开关，通过控制导通角来连续调节流过电抗器的电流，从而动态补偿电网无功。此外，在最高电压等级(6kV/10kV)的固态电机软启动器中，它也是核心执行元件。5SHX0660F0002的价值在于其在超高电压(6kV)等级上提供了成熟、可靠、成本效益高的相位控制解决方案。

5SHX0660F0002 技术规格

产品型号：5SHX0660F0002

制造商：ABB

产品类型：高压晶闸管/可控硅模块 (5SX系列)

断态重复峰值电压 (Vdrm/Vrrm): 6000 V

通态平均电流 (IT(AV)) @ Tc=85°C: 600 A

浪涌(不重复)电流 (ITSM): 数据手册规定值(通常数倍于额定电流)

临界导通电流上升率 (di/dt): 数据手册规定值

临界断态电压上升率 (dv/dt): 数据手册规定值

门极触发电流 (IGT): 典型值 (mA级)

门极触发电压 (VGT): 典型值 (V级)

工作结温 (Tvj): 最高通常125°C

封装技术：压接式

安装方式：夹在散热器之间，通过压力紧固

尺寸与重量：参考具体产品手册

主要特点和优势

这颗模块的优势体现在其针对超高电压相位控制应用的深度优化上。

极高的电压等级：6000V的阻断电压，使其能够直接应用于6kV甚至10kV(通过串联)的工业电网，是高压直接供电设备的理想选择。这省去了笨重且昂贵的降压变压器，提高了系统效率和功率密度。

坚固的压接式结构和强大的过载能力：和HiPak系列一样，5SHX0660F0002采用压接式封装，无焊线，热机械疲劳寿命极长。晶闸管本身具有很高的浪涌电流承受能力(ITSM)，能够承受短时巨大的电流冲击(如系统短路或电机启动)，这对于SVC、软启动等应用场景至关重要。

优化的动态参数：为了在高压下稳定工作，其临界断态电压上升率 (dv/dt)​ 和临界导通电流上升率 (di/dt)​ 都经过精心设计。高的dv/dt耐量意味着它能在电压快速变化时避免误触发;高的di/dt耐量意味着在导通瞬间能承受快速的电流建立，这对于并联均流和可靠工作非常重要。

成熟可靠，适用于苛刻环境：晶闸管技术非常成熟，5SHX0660F0002作为其工业级代表，对环境温度、灰尘、振动的适应性很强。其简单的驱动要求(只需一个脉冲触发，无需持续供电)也使得门极驱动电路相对IGBT驱动更简单、更可靠。在电冶、化工等存在强电磁干扰、高温、腐蚀性气体的恶劣工业环境中，它往往表现出比复杂全控器件更高的鲁棒性。

低导通损耗：在完全导通状态下，晶闸管的通态压降(VTM)通常比同电压等级的IGBT饱和压降低，这意味着在大电流连续导通的应用中(如大功率整流)，其通态损耗更小，整机效率可能更高。

ABB 5SHX0660F0002: The High-Voltage Phase Controller for Heavy Industry

The ABB 5SHX0660F0002​ is a high-power thyristor (SCR) module from ABB’s 5SX series, engineered for phase-angle control applications at very high voltages. Rated for 6000 V and 600 A, it serves as a robust and reliable switch in scenarios requiring precise regulation of AC power flow or conversion to adjustable DC.

Its core strength lies in handling extreme conditions. The 6000 V blocking voltage allows direct connection to medium-voltage networks, simplifying system design. Utilizing press-pack technology, it offers exceptional thermal cycling capability and high surge current (ITSM) withstand, making it ideal for the harsh transients found in industrial grids. Key dynamic parameters like high critical dv/dt​ and di/dt​ ratings ensure stable switching performance under demanding electrical stress. While functionally simpler than IGBTs—requiring only a pulse to turn on and commutating off at current zero—its simplicity translates to high reliability, low conduction losses in fully-on states, and excellent suitability for rugged environments like metallurgy, chemical processing, and high-voltage motor soft starters. The 5SHX0660F0002​ is the go-to component for building mega-watt class phase-controlled rectifiers, SVC/TCR valves, and solid-state starters.

应用领域

ABB 5SHX0660F0002的应用，聚焦于对电压等级和过载能力有极端要求的超大功率电能变换与控制场合。

电冶金与化工电解：这是其最典型的应用。在电解铝、氯碱、铜箔电解等过程中，需要数万至数十万安培的稳定可调直流电流。由数十甚至上百个5SHX0660F0002模块组成的多相大功率晶闸管整流柜，是这类工厂的“心脏”，其可靠性和效率直接决定生产成本。

电力系统无功补偿 (SVC)：在静止无功补偿器的晶闸管控制电抗器 (TCR)​ 支路中，5SHX0660F0002作为快速无触点的交流开关，通过精确控制其在一个工频周期内的导通角，可以平滑连续地调节流过电抗器的电流，从而动态吸收电网感性无功，用于稳定系统电压、改善功率因数，广泛应用于输变电站、电弧炉治理、风电/光伏场站。

高压大功率电机软启动：对于6kV或10kV电压等级的大型同步电机、异步电机(如大型水泵、风机、压缩机)，采用晶闸管串联技术的固态软启动器，其核心功率器件就是5SHX0660F0002这类高压晶闸管。它通过控制电压斜坡，实现电机的平滑启动，减少对电网和机械的冲击。

大功率直流电源及特种电源：如感应加热电源、等离子电源、高压静电除尘电源等，凡需要从电网获取可控直流功率的场合，晶闸管相控整流仍是经典且可靠的技术方案。

相关产品

5SX 系列其他电流/电压等级：如5SHX08. 5SHX10等，电压或电流参数不同，用于功率等级搭配。

配套门极驱动板：如5STP 18L4200​ 或类似型号的ABB晶闸管门极驱动单元，用于触发和控制5SHX0660F0002.

均压/吸收电路组件：包括均压电阻、RC吸收网络、快熔保险丝，与高压晶闸管串联或并联使用时必不可少。

水冷散热器与压力夹具：由于模块功耗大，必须配备强制水冷和专用的压力安装夹具，以提供稳定的接触压力和散热。

二极管模块 (5SDD系列)：在整流桥中与晶闸管模块配合使用，组成不控或半控整流桥臂。
