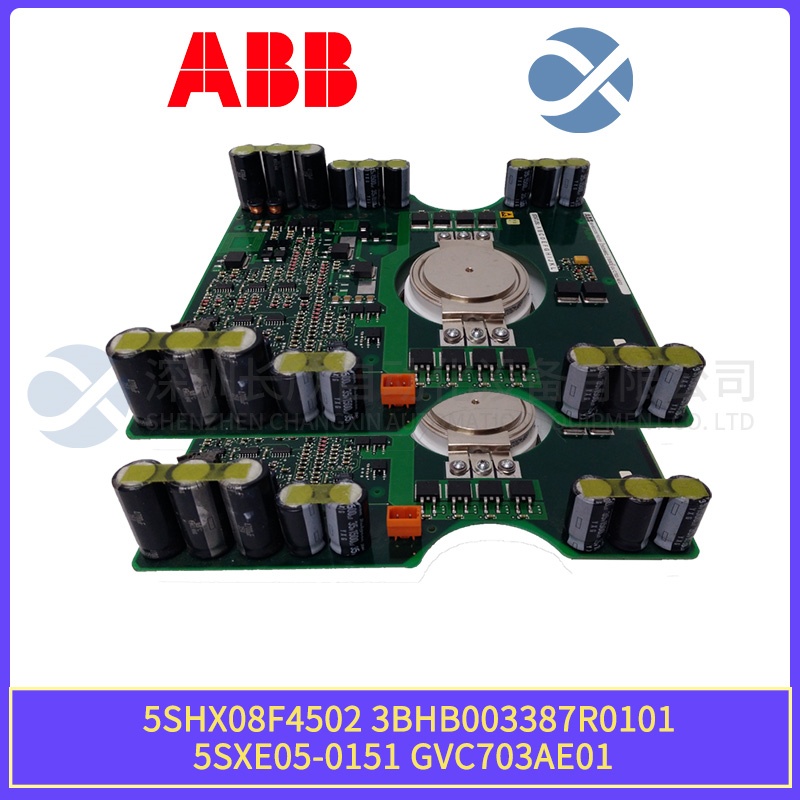

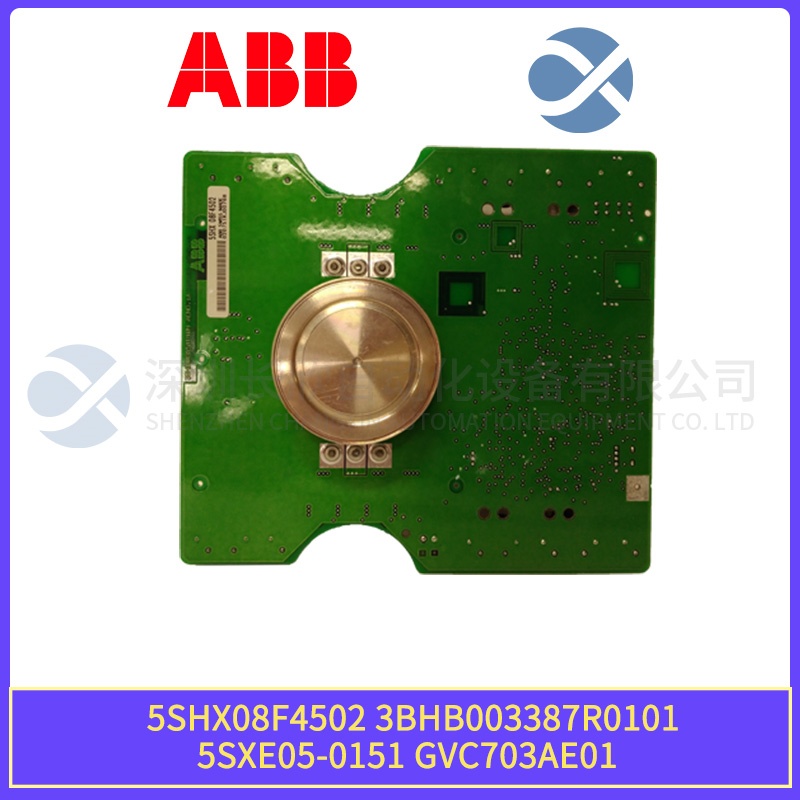

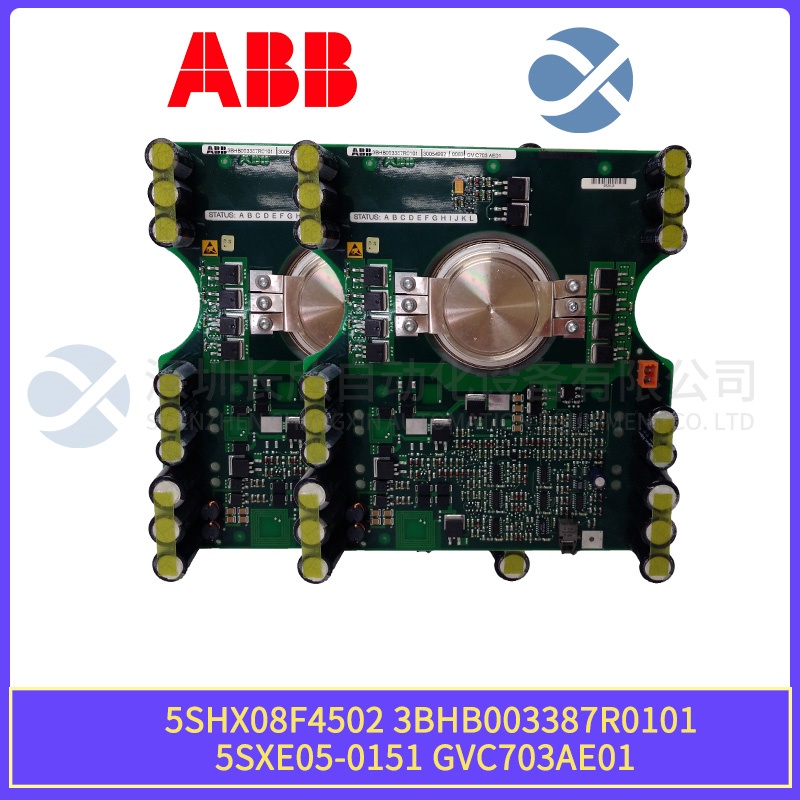

ABB 5SHX08F4502 可控硅模块 | 高压晶闸管 8kV/450A

描述

组件套件整体概述

兄弟，你这次提供的型号组合，技术层级和电压等级看起来比上一套(5SHX14…)更高。这组部件同样构成了一个完整的高压大功率变流系统的核心骨架，很可能应用于电压等级更高(如10kV系统)或对器件电压应力要求更苛刻的场合。

5SHX08F4502​ 是一个额定电压高达8000V的高压晶闸管(可控硅)模块。8kV的阻断电压使其能够应用于10kV电压等级的工业系统，或用于6kV系统中以提供更高的电压安全裕量。它同样是相位控制的核心，用于超大功率的可控整流或作为SVC中TCR支路的快速交流开关。

3BHB003387R0101​ 是ABB 门极驱动板​ 家族的另一型号。它与之前提到的3BHB003230R0101功能类似，但具体设计(如驱动能力、保护逻辑、接口类型)可能针对不同的功率半导体(如特定型号的IGCT或更高电压的IGBT)或不同的系统平台进行了优化。其核心作用始终是放大和隔离控制信号，可靠地驱动主功率开关。

5SXE05-0151​ 是直流支撑电容组件。这个型号与之前提到的5SXE05-0152非常接近，很可能属于同一系列，仅在电容值、额定电流或内部连接方式上有细微差别。它在系统中扮演“能量水池”和“电压稳定器”的角色，对逆变侧的工作至关重要。

GVC703AE01​ 这个型号前缀“GVC”通常指向ABB传动或自动化系统中的控制板卡、通讯板卡或接口单元。它可能是整个变流器系统主控制器的一部分，负责与上层控制(如DCS)通讯、处理数字量和模拟量I/O、或执行特定的控制算法。它是协调整流、逆变、冷却、保护等所有子系统的“指挥部”。

各组件技术规格(摘要)

1. ABB 5SHX08F4502

产品型号：5SHX08F4502

制造商：ABB

产品类型：高压晶闸管(可控硅)模块

关键参数：断态重复峰值电压 ~8000V， 通态平均电流 ~450A

典型应用：用于10kV等级系统的SVC/TCR、高压整流柜、固态软启

2. ABB 3BHB003387R0101

产品型号：3BHB003387R0101

制造商：ABB

产品类型：高压门极驱动板

驱动对象：针对特定高压IGBT或IGCT模块设计

核心功能：光纤信号接收、信号隔离与放大、短路保护、状态反馈

3. ABB 5SXE05-0151

产品型号：5SXE05-0151

制造商：ABB

产品类型：直流支撑电容组件

关键特性：高额定直流电压(几千伏)，大容量，低等效串联电阻(ESR)

4. ABB GVC703AE01

产品型号：GVC703AE01

制造商：ABB

产品类型：控制板卡/接口板

所属系统：通常用于ABB ACS 6000. ACS 6000C, PCS 6000或其他大型变流平台

主要功能：系统控制、逻辑处理、通讯接口(如Drive bus, Fieldbus)

主要特点和优势(组合优势)

这套组合的核心优势在于构建了一个面向超高电压、高可靠性应用的顶级工业解决方案。

应对极限电压应力：5SHX08F4502的8kV电压等级是这套组合的显著特征，使得整个系统能够直接接入或应用于10kV电网，满足特种工业、大型电站或输配电系统的直接连接需求，减少了变压环节，提高了整体效率。

驱动与保护的精准匹配：3BHB003387R0101驱动板会针对其驱动的特定功率器件(可能也是高压型号)进行优化，确保开关过程既快速又安全，并提供纳秒级的短路检测与保护能力。这种精准匹配是系统在高压下稳定运行、避免直通炸机的基础。

系统级的控制与协调：GVC703AE01控制板作为智能中枢，能够处理复杂的矢量控制、直接转矩控制(DTC)或SVC的无功调节算法。它确保前端整流、后端逆变以及直流母线管理(依赖于5SXE05-0151电容)协调一致，实现从电网侧到负载侧的全局最优控制。

为严苛工况设计的坚固性：所有组件均采用工业甚至重工业等级的设计标准。从晶闸管的浪涌能力，到驱动板的高隔离强度，再到电容的长寿命设计，都确保了在电网波动、负载冲击、高温高湿等恶劣环境下，系统能够7×24小时不间断可靠运行。

ABB Power Conversion Core Suite: Engineered for 10kV-Class Applications

This component set—5SHX08F4502. 3BHB003387R0101. 5SXE05-0151. and GVC703AE01—represents a high-end configuration tailored for ultra-high-voltage power conversion systems, likely within the ABB ACS6000 or large-scale SVC product lines.

The 5SHX08F4502​ 8kV thyristor module defines the system’s high-voltage capability, enabling direct connection to 10kV networks for phase-controlled rectification or TCR switching. The 3BHB003387R0101​ gate drive unit provides the precise, isolated, and protected interface required to reliably command the main power semiconductors. The 5SXE05-0151​ DC-link capacitor bank ensures a stable, low-ripple intermediate DC bus, which is critical for inverter performance and system dynamics. The GVC703AE01​ control board acts as the central processor, orchestrating complex control algorithms, managing system sequencing, and handling external communications.

Together, they deliver a solution characterized by exceptional voltage withstand, robust protection (enabled by the matched driver), intelligent system control, and the ruggedness required for mission-critical, high-availability operation in the most demanding power industry applications.

应用领域

这套面向10kV电压等级的核心组件，其应用场景是工业与电力系统的金字塔尖。

特高压工业供电系统：在大型电解铝厂、氯碱化工厂、特种合金冶炼厂中，其直流供电系统直接由10kV或以上电压电网供电，5SHX08F4502这类超高电压晶闸管是构建其核心整流柜的唯一选择。

输配电级静止无功补偿 (SVC)：用于220kV/500kV变电站的SVC工程，或直接连接在10kV/35kV母线上的大型厂矿SVC，其TCR阀组需要5SHX08F4502这样的高压器件来实现快速、精确的无功调节，以稳定区域电网电压，保障电能质量。

超大功率同步电机变频启动 (LCI/SFC)：用于启动大型燃气轮机、抽水蓄能电站机组或重化工流程中的同步电机，其变频启动装置(LCI)的整流和逆变部分都可能使用此类高压晶闸管。

高端ACS6000系列传动：用于驱动10kV电压等级的超级大型电机，如巨型矿井提升机、港口重型卸船机、千万吨级炼油厂的核心压缩机等，其整流单元可能采用此类高压器件。
