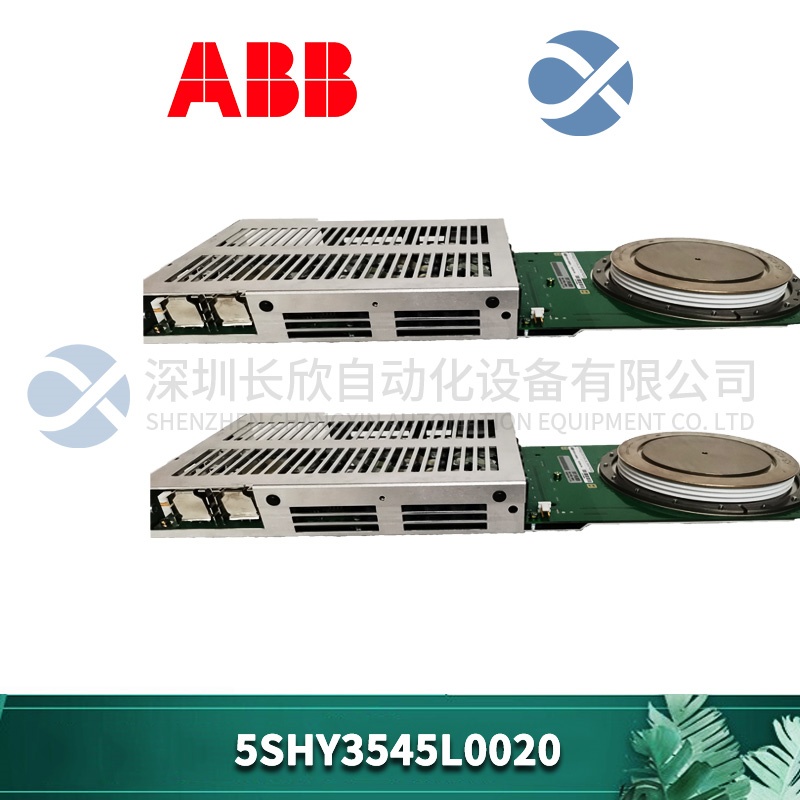

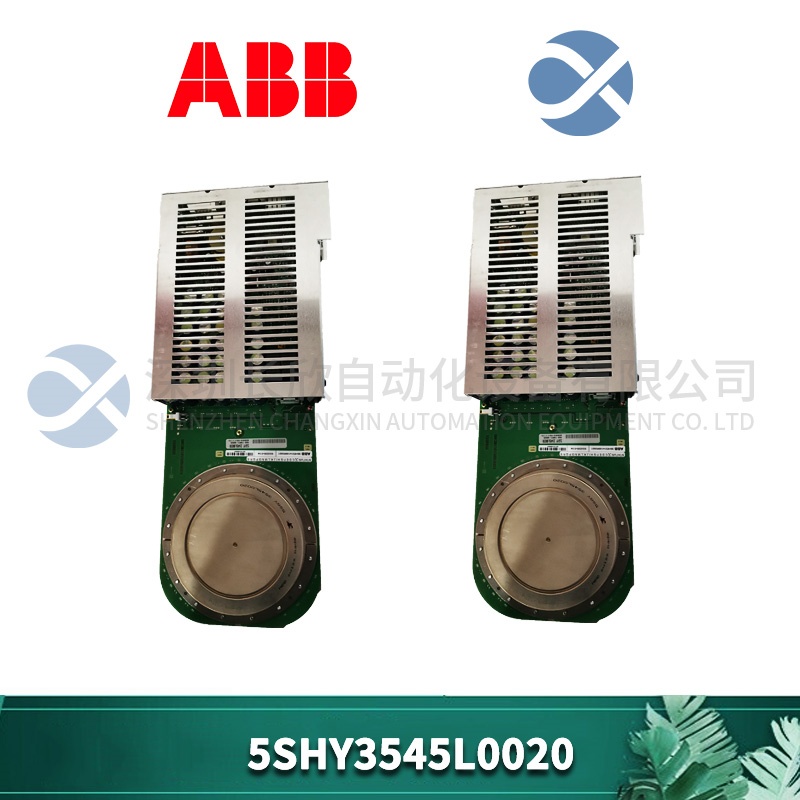

5SHY3545L0020 产品概述

ABB 5SHY3545L0020.同样是ABB HiPak 5SNA​ 家族中的明星成员，如果说4500V/2400A的型号是攻占顶级市场的“力量型旗舰”，那这颗3300V/1200A的模块，就是占领最大市场份额的“全能型主力”。它在工业领域，特别是3.3kV这个全球最主流的中压等级上，应用极为广泛。

本质上，5SHY3545L0020和它的大哥一样，是一个采用压接式封装的双单元高压IGBT模块。它的核心使命同样是在高电压、大电流条件下实现高效、快速、可靠的电能开关与变换。在ABB自身的ACS2000系列中压变频器，以及其他厂商的同类产品中，5SHY3545L0020常常作为核心功率器件出现。通过多个模块的组合，能够构建出驱动几百千瓦到数兆瓦电机的完美逆变单元。此外，在静止无功发生器 (SVG/STATCOM)、有源滤波器 (APF) 等电能质量治理设备中，它也是实现快速动态补偿功能的关键执行部件。选择ABB 5SHY3545L0020.意味着您选择了一个在3.3kV电压平台上，经过无数次验证的、性能与可靠性达到最佳平衡的工业级解决方案。

5SHY3545L0020 技术规格

产品型号：5SHY3545L0020

制造商：ABB

产品类型：高压大功率IGBT模块 (HiPak 5SNA系列)

电路配置：双单元 / 半桥 (2 x IGBT with anti-parallel diode)

集电极-发射极电压 (Vces): 3300 V

连续集电极电流 (Ic) @ Tc=90°C: 1200 A

脉冲集电极电流 (Icp): 2400 A

最大结温 (Tvjop): 150 °C

栅极-发射极电压 (Vges): ±20 V

饱和压降 (Vce(sat)): 典型值 (需参考具体数据手册)

开关频率：适用于中频应用，优化于低开关损耗

模块技术：压接式技术

热阻 (结-壳): Rth(j-c) 参见数据手册

安装方式：螺钉安装于散热器

尺寸 (L x W x H): 约 190 x 140 x 38 mm (具体以实物为准)

重量：约 1.6 kg

主要特点和优势

这颗模块的优势，完美体现了ABB HiPak系列的精髓，并且在最主流的电压等级上做到了极致。

主流电压，广泛适用：3300V的电压等级，直接对应工业中广泛应用的3.3kV母线电压。这使得5SHY3545L0020无需复杂的变压器匹配，就能直接用于绝大多数矿山、水泥、冶金、石化工厂的电机驱动和电能质量项目，通用性极强，生态系统最成熟，备件和设计方案也最丰富。

压接封装，终极可靠：和家族高端型号一样，5SHY3545L0020采用了革命性的压接式封装。无焊线、无焊层，通过机械压力实现电气连接和热传导。这从根本上消除了因温度循环导致的焊料疲劳失效，其功率循环寿命是传统焊接模块的数十倍。在负载频繁波动、启停剧烈的工业场合，这种与生俱来的高可靠性，就是系统长期无故障运行的“定心丸”。

优异的性能与损耗平衡：针对3300V电压等级优化的IGBT芯片，在导通损耗和开关损耗之间取得了完美的平衡。其较低的饱和压降保证了在高负载下的运行效率，而优化的开关特性则确保了在适用频率范围内的低开关损耗。这意味着使用5SHY3545L0020的整机，能够实现更高的系统效率，直接为用户节省可观的电费。
