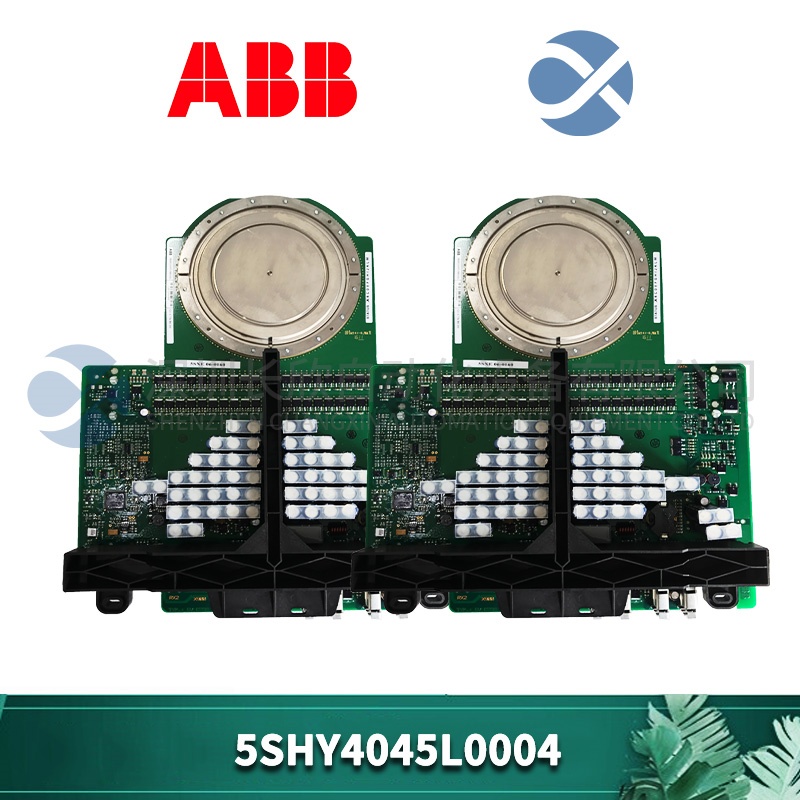

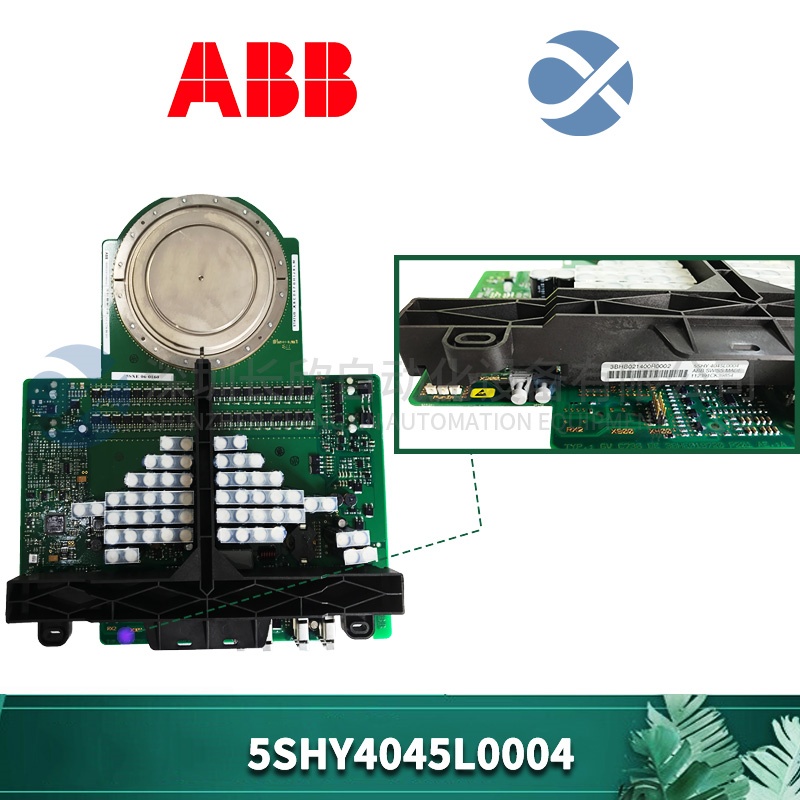

5SHY4045L0004 产品概述

聊到ABB 5SHY4045L0004.咱就得把格局打开，从微弱的控制信号跳到兆瓦级的功率变换世界。这玩意儿是ABB HiPak​ 系列高压IGBT模块中的旗舰级产品之一，隶属于其庞大的 5SNA (STACKPLUS NTC Aluminium)​ 产品家族。你可以把它理解为一个高度集成的、巨型的“功率开关集合体”。

它的核心功能，是在几千伏的高压、几千安培的大电流条件下，以每秒数千次甚至上万次的速度，执行极其快速、精准的“开”和“关”动作。在像ACS5000、ACS6000这样的中压变频器里，多个ABB 5SHY4045L0004模块通过巧妙的电路拓扑(如三电平NPC)组合起来，把工频的交流电“劈碎”成频率和电压都可调的新交流电，从而实现对大型风机、水泵、压缩机的无级调速。在柔性交流输电系统(FACTS)如静止无功补偿器 (SVC) 或静止同步补偿器 (STATCOM) 中，它则是快速生成或吸收无功功率、稳定电网电压的核心执行单元。5SHY4045L0004的价值，就在于它用单颗模块实现了此前需要多个器件串联才能达到的电压等级，极大简化了主回路设计，提升了功率密度和整套系统的可靠性，是真正把“电能”玩弄于股掌之间的高端工业艺术品。

5SHY4045L0004 技术规格

产品型号：5SHY4045L0004

制造商：ABB

产品类型：高压大功率IGBT模块 (HiPak 5SNA系列)

电路配置：双单元 / 半桥 (2 x IGBT with anti-parallel diode)

集电极-发射极电压 (Vces): 4500 V

连续集电极电流 (Ic) @ Tc=90°C: 2400 A

脉冲集电极电流 (Icp): 4800 A

最大结温 (Tvjop): 150 °C

栅极-发射极电压 (Vges): ±20 V

饱和压降 (Vce(sat)): 典型值 (具体参考数据手册)

开关频率：适用于中频应用 (通常几百Hz到1kHz左右，优化于低开关损耗)

模块技术：压接式技术，无焊线

热阻 (结-壳): Rth(j-c) 具体值参考数据手册

推荐安装扭矩：参见产品手册 (通常有严格规定)

尺寸 (L x W x H): 约 190 x 140 x 38 mm (具体以实物为准)

重量：约 1.8 kg

主要特点和优势

这颗模块的牛逼之处，全藏在它的设计和工艺里。首当其冲的就是压接式封装技术。传统功率模块用焊料把芯片粘在底板上，热应力大，容易疲劳失效。而ABB 5SHY4045L0004采用的压接技术，通过机械压力将多个IGBT和二极管芯片与陶瓷基板、散热底板紧密压合在一起。这招太绝了，没有焊接层这个薄弱环节，热循环能力(功率循环和温度循环)成倍提升，意味着在频繁的负载变化下寿命更长，可靠性直接拉满。而且失效模式更“友好”，通常是短路而非开路，给了保护系统反应时间。

第二个杀手锏是惊人的功率等级。单颗模块做到4500V/2400A，这个数据在工业领域是顶流。高电压意味着可以直接用于3.3kV甚至更高等级的电网，减少变压器匝比和损耗。大电流意味着单模块输出功率巨大，简化了并联需求，让主回路更简洁。这种高功率密度，使得设备制造商能用更小的柜体尺寸实现更大的功率输出，对于空间宝贵的海上平台、改造项目来说，价值巨大。

第三点是优化的开关特性与低损耗。ABB为HiPak系列优化了IGBT芯片的开关轨迹，在开关损耗和导通损耗之间取得了很好的平衡。对于中压变频器这种中低开关频率的应用，5SHY4045L0004的导通压降(Vce(sat)做得比较低，这意味着通态损耗小，发热少，整机效率高。同时，它内置了NTC温度传感器，可以实时监控模块基板温度，为系统的过热保护提供了直接依据，智能又安全。

最后是为严苛工业环境而生。从材料选择到封装工艺，都针对高电压、大电流、强振动环境做了强化。其陶瓷基板提供极高的绝缘耐压，铝碳化硅(AlSiC)或铜等先进的底板材料确保了优异的热膨胀匹配和散热能力。这让5SHY4045L0004能从容应对矿山、冶金、油气等行业的恶劣工况，成为工程师心中“皮实耐用”的代名词。

ABB 5SHY4045L0004: The High-Power Heart for Megawatt-Class Conversion

The ABB 5SHY4045L0004​ is a pinnacle of high-power semiconductor engineering, representing the heavyweight class within ABB’s renowned HiPak IGBT module family. Designed for the most demanding medium-voltage and high-power applications, this dual IGBT/diode module is rated for an impressive 4500 V and 2400 A, making it a fundamental building block for multi-megawatt power conversion systems.

Its core technological advantage lies in the press-pack​ packaging. Unlike conventional soldered modules, its internal chips are mechanically pressed onto the substrate, eliminating solder fatigue and dramatically enhancing power cycling capability and long-term reliability under thermal stress. This robust construction is perfectly matched to its electrical prowess—the optimized IGBT/diode chipset delivers low conduction and switching losses, crucial for achieving high efficiency in medium-frequency drives and FACTS applications. The module’s high power density allows for compact system design, while its integrated NTC thermistor enables precise temperature monitoring for reliable overload protection. Engineered for mission-critical operations in industries like mining, metals, and energy, the ABB 5SHY4045L0004​ stands as a benchmark for performance, ruggedness, and dependability in the realm of high-power electronics.

应用领域

这ABB 5SHY4045L0004玩的全是“大手笔”，它的舞台是国家级的大型工业项目和关键基础设施。

最主要的战场在大功率电机驱动。所有需要调速的巨型风机(电厂引送风机、矿用主通风机)、水泵(南水北调泵站、电厂循环水泵)、压缩机(油气输送、空分装置)以及矿井提升机、轧钢机主传动，其核心驱动单元——中压变频器(如ABB ACS5000. ACS6000; Siemens Robicon; GE等)——的功率部分，大量使用5SHY4045L0004这类模块。它直接决定了变频器的输出扭矩和带载能力。

另一个顶级应用是电力系统柔性输电(FACTS)和电能质量。在静止无功补偿器 (SVC)、静止同步补偿器 (STATCOM) 中，5SHY4045L0004作为快速可关断的阀组，实时向电网注入或吸收无功电流，用于稳定电压、改善功率因数、抑制闪变，是保障特高压输电、新能源电站并网稳定的关键设备。在高压直流输电(HVDC)的某些换流器结构中也能见到它的身影。

此外，在大功率测试电源、特种电源(如感应加热、电解电源)以及船舶电力推进系统中，只要涉及到大容量、高电压的精密电能变换，ABB 5SHY4045L0004这类高压大容量IGBT模块都是实现高效、紧凑设计的核心选择。它的应用，关乎着国家重大工程的能耗、效率和运行安全。

相关产品

5SNA 2400E450300：这是与5SHY4045L0004参数(4500V/2400A)完全对应的另一套ABB物料编码体系下的型号，指向的是同一个物理模块。采购时必须核对清楚。

5SHY 35L4520：同系列低一档电流等级模块，2000A左右。用于功率稍小的系统或作为冗余设计中的互补型号。

5SHY 35L4510：电压等级相同，电流等级更低的型号(如1200A-1600A范围)。用于功率分档配置。

5SNA 1200E330100：3300V/1200A的HiPak模块。适用于3kV电压等级的系统，是另一个非常主流的中压功率等级。

5SNE 0550S450300：可能是5SHY4045L0004的升级版本、优化版本或特定批次的变体，电气参数接近，但需严格对照数据手册。

驱动器/门极驱动板：如ABBs own GD2000、科索(COSEL)或CT-Concept的专用驱动板。5SHY4045L0004必须配备高性能、高隔离的门极驱动板才能正常工作。

水冷散热器：由于模块功耗巨大，必须配备强制水冷散热器(如欧梯可、镭斯等品牌)才能将热量带走。

ABB ACS5000 变频器功率单元：5SHY4045L0004就是该功率单元内部的核心，购买整个功率单元是另一种备件形式。
