FS450R17KE3 在 1700V EconoDUAL™3 这条里属于中功率档——往下有 FS225R17KE3（225A）、FS300R17KE3（300A），往上有 FS600R17KE3（600A，但封装可能跳 PrimePACK）。450A 这档正好卡在 ABB ACS6000 单机 2–5 MW 逆变 limb 的常用点，风电变流（3–5 MW 双馈/全功率）也常落到这档。

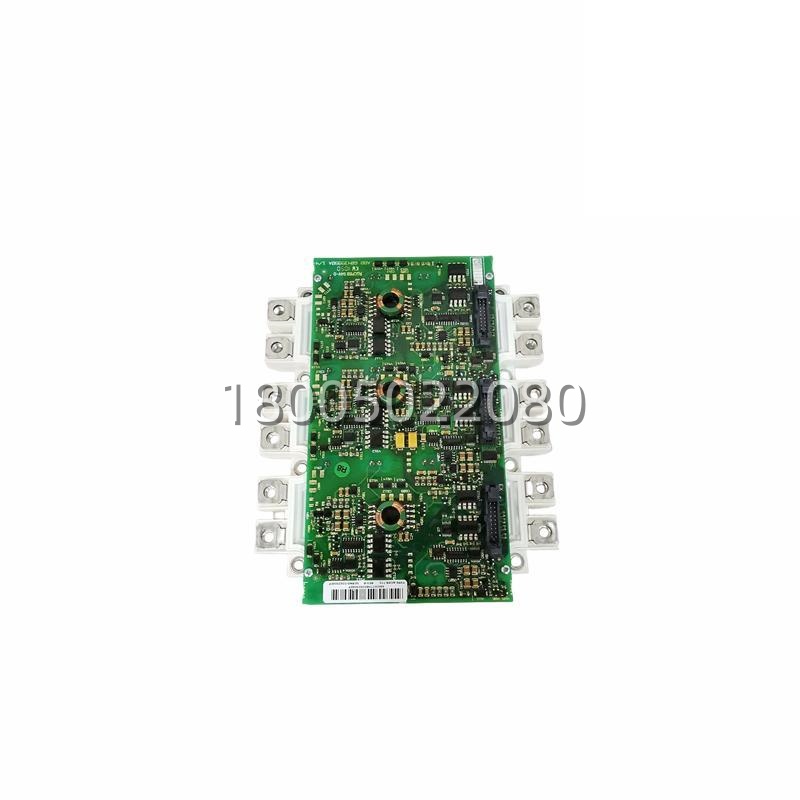

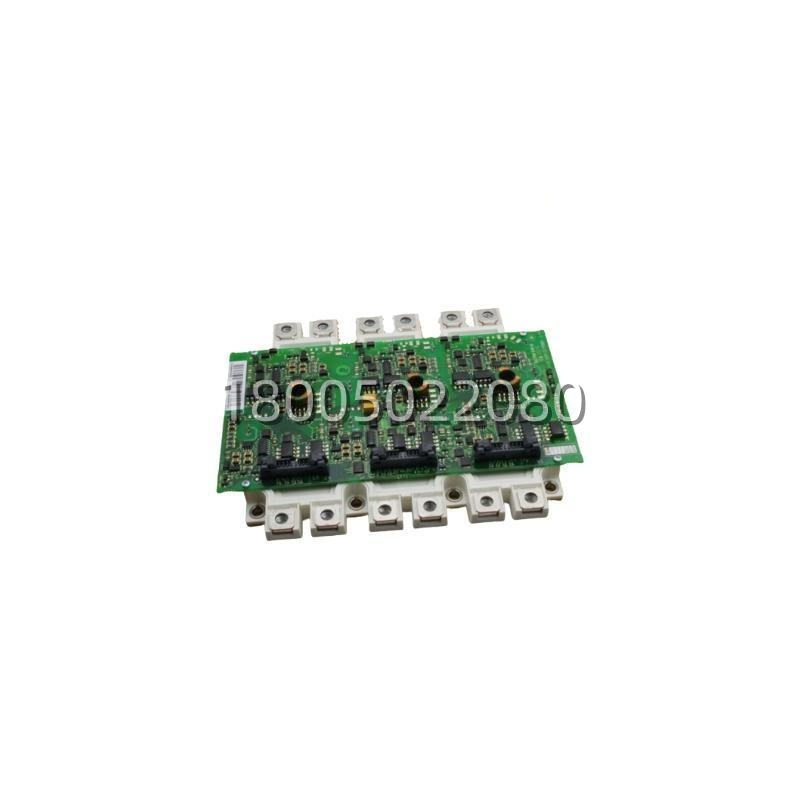

AGDR-71C 是 ABB 这边给这块（或同档 FS 芯）配的驱动板订货号，属于 ABB 传动老一代驱动链（比 KU C720 / GDB021 那套更早或更小型化）。如果你手上的 ACS6000 功率单元 BOM 里写着 “AGDR-71C + FS450R17KE3” 成套，那就是这块——驱动板负责 desat、UVLO、栅极脉冲放大，IGBT 本身是 Infineon 原厂芯。ABB 不造 1700V IGBT 芯（ABB 早年有自己沟槽，后来传动功率芯多外采 Infineon / Hitachi），所以这货本质是 Infineon 模块 + ABB 驱动标定。

原厂 FS450R17KE3 还在产（Infineon 的 KE3 是成熟款，还没到 EOL），但 AGDR-71C 这个 ABB 驱动代号可能已停产或转成 NOS——要看你具体 ACS6000 的硬件版本。如果你的柜子是 2008–2014 年那批，AGDR-71C 还在 BOM；新一点的可能换成 KU C720 + GDB 那套（3BHB000652R0101 那条，我们上一轮写过）。

应用场景

北方某 3 MW 双馈风电场的变流器（ABB 方案，ACS6000 架构缩水版）2019 年一批 FS450R17KE3 炸了两块——风场在高原，昼夜温差大，冷凝+直流支撑电容老化导致某相过流，IGBT 短路炸壳。当时 ABB 原厂渠道 成套交期 14 周，风场等不起（停机一天 ~￥8k 弃风损失）。后来从深圳调了两套 NOS 的 FS450R17KE3 + ，顺丰 + 冷链（防潮）发过去，现场换：断电→等 DC-link 放电 15 min→验 <50V→拆水冷接头（这档 是间接风冷还是水冷？EconoDUAL3 450A 通常是底板导热+风冷/液冷板外接，具体看 ABB 总成——多数 成套是风冷底板）→拆旧 IGBT + 旧 AGDR 驱动光纤→装新 （扭矩按 Infineon 手册，底板螺钉 ~4–5 N·m，别过紧压裂陶瓷）→装 驱动，光纤回连到 KU C720 或 CON-2A 链→上电自检。一套 40 分钟，两台 3 小时收工。事后风场仓库按”每 10 台变流备 1 套 +AGDR”建库存。

技术原理与创新点

• 1700V 耐压适配 6–10 kV 传动的两电平/三电平中压：ACS6000 常用 6 kV / 10 kV 进线，DC-link ~9–17 kV，IGBT 单管 1700V 不够，要靠钳位（NPC 三电平每臂 4 管串联，每管 ~1/2 DC-link 电压）。 的 1700V 是”系统电压÷串联数”后的单管耐压，不是直接扛 10 kV。
• EconoDUAL™3 封装的 450A 档是”黄金中点”：往下 225/300A 用在 1–2 MW 偏小，往上 600A 跳 PrimePACK 封装成本高。450A 这档在 2–5 MW 单机里每臂 1–2 并联刚好，ABB 单机 3 MW 左右常见 1 并联，5 MW 以上 2 并联。
• ：desat 检测一般设在 7–9 V（含二极管压降），太灵敏会在高电流+高温下误报，太钝会在实际短路时延迟关断炸管。ABB 标定的 是针对 的 VCE 曲线调过的——如果你拿第三方驱动（比如 Semikron 的 SKHI 系列）硬塞，要重新调 desat 电阻，不然要么误报要么炸。
