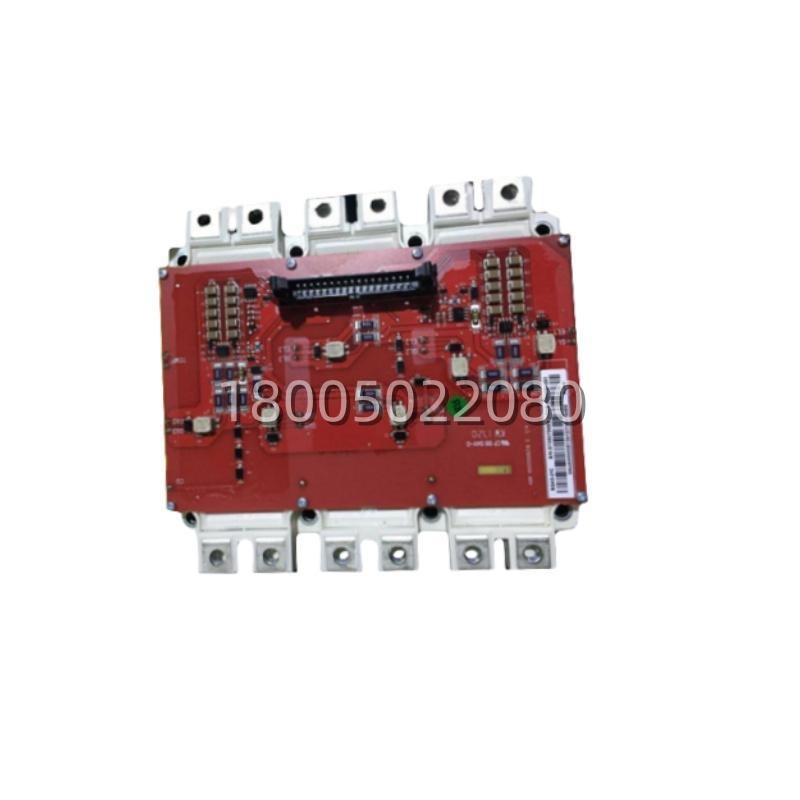

ABB FS500R12OE4 BGAD-22C | 1200V/500A IGBT驱动板套件 ACS880适用 - 图片 2

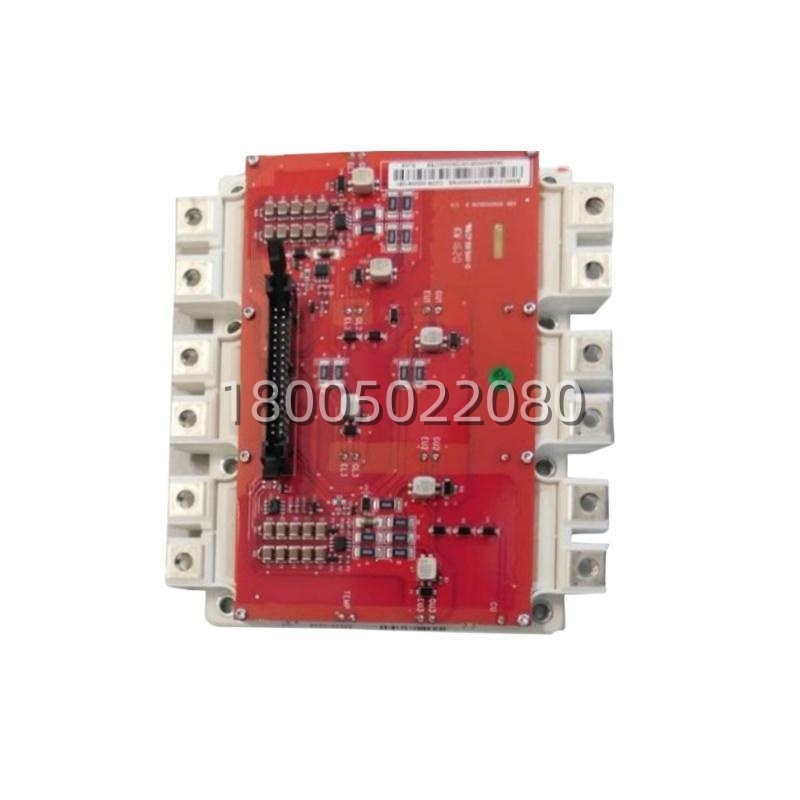

ABB FS500R12OE4 BGAD-22C | 1200V/500A IGBT驱动板套件 ACS880适用

  • 型号组合: FS500R12OE4（IGBT模块）+ BGAD-22C（栅极驱动板）
  • 品牌: ABB（驱动板）/ Infineon（IGBT芯片，ABB选型配套）
  • 产品类型: IGBT功率模块 + 栅极驱动板套件
  • 核心功能: 接收PWM光纤信号，放大驱动六单元IGBT桥，完成DC-AC逆变
  • 关键规格: 1200V/500A ｜ Six-pack三相全桥 ｜ 内置NTC ｜ DESAT保护<1μs
  • 适配变频器: ABB ACS880系列中功率变频器（约90-132kW等级）
  • 成色: 全新原装（New Surplus），非翻新
  • 状态: 原厂备件渠道供应，建议有ACS880维护需求的用户提前备货
立即询价
分类：
  • 联系人：白总
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述



关键技术规格

参数 数值
产品型号 FS500R12OE4 + BGAD-22C（套件）
制造商 ABB（驱动板）/ Infineon（IGBT模块）
套件物料号（参考） 3AXD50000007344（BGAD-22C）
适配变频器 ABB ACS880系列
IGBT额定电压 1200 V (VCES)
IGBT额定电流 500 A @ Tc=80℃
IGBT拓扑 Six-pack三相全桥，EconoPACK™封装
内置NTC 有，用于结温监测
驱动板通道 6路独立隔离栅极驱动
驱动保护 DESAT退饱和检测（<1μs响应）、UVLO、软关断、过温监测
控制信号接口 多模SC光纤（接收PWM）
驱动隔离耐压 ≥2.5 kV RMS（驱动侧⇔功率侧）
工作温度（驱动板） -25℃ ～ +85℃
IGBT结温范围 -40℃ ～ +150℃
认证 CE / UL / RoHS



产品深度介绍

ACS880变频器报“Short circuit”或“IGBT fault”，拆机看到IGBT模块裂纹、驱动板有炸点——这种情况通常驱动板和功率模块得一起换。FS500R12OE4是英飞凌IGBT4 E4系列1200V/500A的六单元模块，BGAD-22C是ABB专门给它配的栅极驱动板，两个合在一起就是ACS880中功率变频器（90-132kW等级）的逆变功率核心。

BGAD-22C驱动板接收来自RDCU/DSU控制板的6路PWM光纤信号，经隔离放大后驱动IGBT门极，同时实时监测Vce退饱和（DESAT）和模块NTC温度。DESAT保护的响应时间在1微秒以内——这个速度比靠外部电流互感器做保护的方案快得多，一旦检测到IGBT饱和压降异常，立刻软关断并上报故障，能保住整台变频器不至于二次损坏。

这套组合有一个常见坑：现场有人只换新IGBT模块，保留旧驱动板。结果旧板的栅极电阻漂移或DESAT电容老化，跑不了多久二次炸管，多花冤枉钱。所以建议驱动板和功率模块一起换。安装时需要注意几个细节：拧紧IGBT主端子的力矩按手册来（M6约8-10N·m，M8约15-20N·m），散热面的导热硅脂或相变垫片换新，不然热阻上来NTC提前告警。装新板之前目视检查光纤头洁净度，确认±15V驱动电源正常再闭合直流母线。
