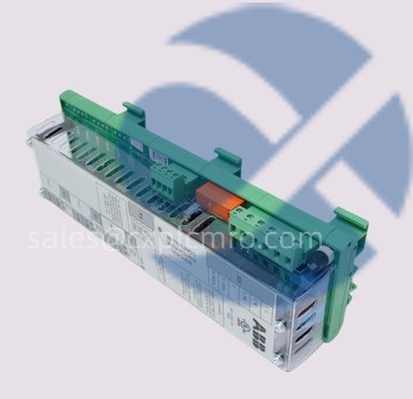

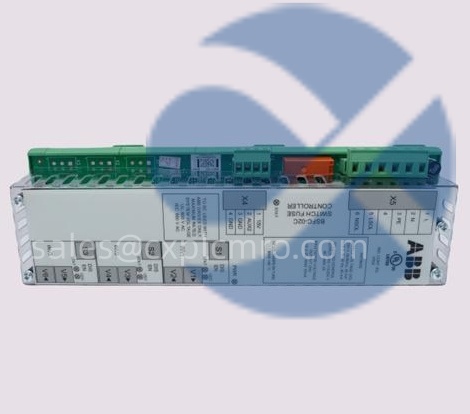

ABB BSFC-01C (3AXD50000006072) | ACS800/ACS880 直流母线充电控制板

描述

产品概述：直流母线的安全卫士

在ABB的大功率交流变频器（如ACS800/ACS880）中，一个关键步骤是为庞大的直流母线电容器组安全充电。如果直接将主电源连接到未充电的电容组，会产生巨大的浪涌电流（Inrush Current），这可能导致整流桥损坏、熔断器熔断，甚至造成主电路板的物理损伤。

BSFC-01C的设计目的就是为了精确管理这一过程，扮演“直流母线安全卫士”的角色：

预充电控制(Pre-Charging)：在驱动器启动时，BSFC-01C会首先通过专用的预充电回路（通常包含限流电阻）对直流母线电容进行缓慢充电。

主电路切换：当电容电压达到预定安全水平后，BSFC-01C会发出信号（通常通过继电器或固态开关），跳过限流电阻，使主接触器或开关熔断器闭合，将驱动器接入全功率电源。

熔断器/开关状态监控：此外，它还承担了对主电路开关和熔断器状态的实时监控，一旦检测到任何异常（例如开关未能正确闭合或熔断器指示跳闸），它会立即锁定驱动器，并向控制单元报告故障，确保操作安全。

技术规格(Technical Specifications)

产品型号：BSFC-01C制造商料号：3AXD50000006072产品名称：充电控制板（CHARGING CONTROL BOARD）兼容系统：ABB ACS800、ACS880等高压/大功率交流驱动器功能细分：

控制驱动器直流母线电容预充电过程。

提供开关和熔断器的接口和状态反馈。

负责主电路的逻辑安全控制。输入电压（典型）：230 V AC,50/60 Hz（作为控制电源或控制信号源）替换型号：3AXD50000006072是对旧型号ASFC-01C(原料号64649540)的升级或替换，在采购时可确保向后兼容。

系统关联与故障影响

BSFC-01C是驱动器上电启动的关键，如果该模块发生故障，通常会导致以下后果：

无法上电(No Start-Up)：驱动器将无法完成预充电序列，主接触器/开关无法闭合，驱动器会报告如”DC Link Pre-charge Fault”或”Fuse Fault”等错误，无法进入运行状态。

硬件损坏风险：如果控制电路板失效而无法正确控制预充电路径或主开关，可能会导致下次上电时直流母线遭受巨大冲击电流，造成更严重、更昂贵的硬件损坏（如整流器或功率模块）。

因此，BSFC-01C不仅是驱动器正常运行的组件，更是保护昂贵功率电子元件的关键屏障。对于任何ACS800/ACS880驱动器用户而言，确保这块控制板的健康运行至关重要。

采购与备件策略建议

由于BSFC-01C涉及驱动器的核心安全功能和电源启动流程，建议：

视为关键库存（A-Class Spare）：特别是对于依赖ACS800/ACS880驱动器进行关键操作的场合（如持续运行的泵、风机或生产线），BSFC-01C应被列为必备的库存备件，以实现快速恢复运行。

新旧型号替换：请注意，您查询的3AXD50000006072是替代旧版本64649540(ASFC-01C)的新料号。新料号通常代表了设计和组件上的改进，具备更好的长期可靠性。

原厂/专业翻新：由于该模块直接参与高压主电路的安全控制，我们强烈建议采购经过原厂或专业授权机构严格测试（包括功能和高压耐受测试）的全新或翻新备件。
