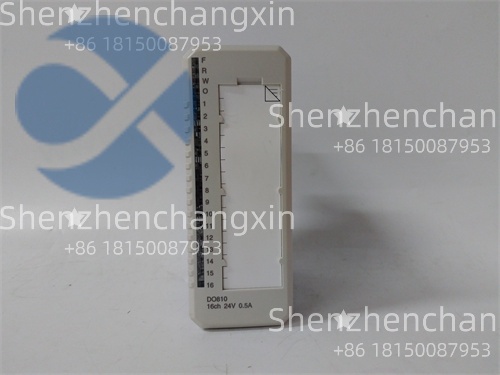

ABB DO810 3BSE008510R1​ 技术解析：支持继电器/晶体管输出的灵活配置

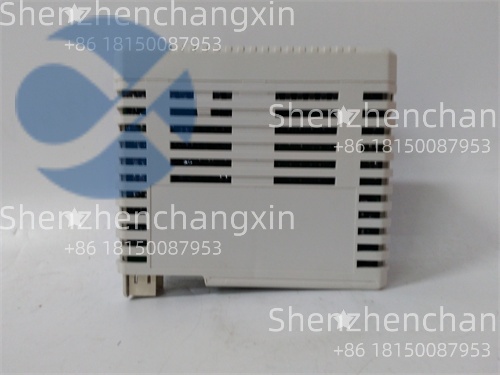

ABB DO810 3BSE008510R1​ 技术解析：支持继电器/晶体管输出的灵活配置 - 图片 2
ABB DO810 3BSE008510R1​ 技术解析：支持继电器/晶体管输出的灵活配置 - 图片 3
ABB DO810 3BSE008510R1​ 技术解析：支持继电器/晶体管输出的灵活配置 - 图片 4

ABB DO810 3BSE008510R1​ 技术解析：支持继电器/晶体管输出的灵活配置 ABB

ABB DO810 3BSE008510R1，这可是工业自动化现场的“实干派”，一款高密度的16通道数字量输出模块！它专为ABB先进的S800 I/O系统设计，能将控制器的指令精准转换为物理输出，直接驱动现场阀门、电机、指示灯等设备。其核心价值在于稳定可靠的驱动能力和灵活的配置特性，每通道0.5A的带载能力和双组隔离设计，确保在恶劣工业环境下也能稳定工作，是构建安全、高效自动化系统的坚实基础。
输出电压范围：10-30 V DC（额定24 V DC）
最大连续输出电流：每通道0.5 A
工作温度：0°C 至 +55°C（水平安装）
立即询价
分类： 品牌：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述


DO810 3BSE008510R1 技术规格

产品型号：DO810 3BSE008510R1

制造商：ABB

产品类型：数字量输出模块(DO)

输出通道数：16通道

输出类型：晶体管电流源型(Sourcing)

输出电压范围：10 至 30 V DC(额定 24 V DC)

单通道最大连续电流：0.5 A

隔离方式：分为2个独立隔离组，每组8个通道

保护功能：短路保护、过压保护、过热保护

通信接口：通过ModuleBus与上级控制器通信

状态指示：每通道独立LED状态指示灯

输出状态预置(OSP)：支持在检测到错误时将输出设置为预定状态

工作温度：0 °C 至 +55 °C(水平安装)

存储温度：-40 °C 至 +70 °C

外形尺寸：45 mm(宽) × 119 mm(高) × 102 mm(深)

重量：约 0.18 kg – 0.2 kg

安装方式：DIN导轨安装

DO810 3BSE008510R1 产品概述

ABB DO810 3BSE008510R1​ 是ABB旗下S800 I/O产品家族中一款性能卓越的数字量输出模块。在ABB System 800xA或Symphony Plus这类大型分布式控制系统(DCS)中，DO810 3BSE008510R1​ 扮演着“承上启下”的关键角色：它负责接收来自控制器(如AC 800M)经过逻辑运算后发出的指令信号，并将其转换为能够直接驱动现场执行机构(如接触器、电磁阀、报警灯等)的强电信号。这款模块的核心价值在于其出色的通道密度和电气隔离设计。它将16个输出通道巧妙地分为两个电气上完全独立的组(每组8通道)，这种设计意味着某一组线路发生故障时，不会波及另一组，极大地提升了系统的可靠性和可用性。因此，ABB DO810 3BSE008510R1​ 特别适合应用于对安全性和连续性要求极高的场合，例如流程工业中的连锁控制、设备启停和状态指示。

主要特点和优势

ABB DO810 3BSE008510R1​ 的过人之处在于其将高密度、高可靠性和易维护性完美地结合在一起。强大的驱动与灵活的配置是其基础，16个独立的输出通道，每个都能提供高达0.5A的持续电流，能够直接驱动大多数的中间继电器、小型接触器或指示灯，减少了额外增加驱动元件的需要，简化了柜内布局。模块支持输出状态预置(OSP)功能，这意味着在系统上电、断电或检测到通信故障时，可以预先设定每个输出通道的安全状态(如全部置0.或保持最后状态)，这一特性对于安全系统至关重要。

卓越的电气安全与隔离设计是它区别于普通模块的关键。双组隔离的设计理念，有效防止了因现场侧接地故障或电压窜扰导致的整个模块甚至系统网络瘫痪，将故障影响范围控制在最小。同时，集成的短路、过压和过热保护功能，如同为模块和其驱动的负载装上了“保险丝”，能够自动切断故障回路，保护设备安全。

便捷的诊断与维护特性显著降低运维成本。每个通道都配备了独立的LED状态指示灯，维护人员无需借助专用工具，仅凭肉眼观察即可快速定位到具体是哪个通道出现了问题。这种直观的诊断方式，结合模块化的插拔设计，可以极大缩短故障排查和模块更换的时间，提升设备可利用率。

坚固的工业级品质确保了在恶劣环境下的长期稳定运行。其宽电源电压适应范围(10-30V DC)和工业标准的操作温度，使其能够从容应对现场电网波动和机柜内的温度变化，是真正为严苛工业环境而生的产品。

The ABB DO810 3BSE008510R1​ is a high-density 16-channel digital output module within the S800 I/O system. Its core strength lies in the robust sourcing output configuration, with each channel capable of delivering up to 0.5A continuous current. A key feature is the division of 16 channels into two independently isolated groups, enhancing system reliability by limiting fault propagation. Comprehensive protection mechanisms (short-circuit, overvoltage, overtemperature) and individual channel status LEDs ensure safe operation and simplify maintenance. Designed for industrial environments, it operates within a wide supply voltage range (10-30V DC) and supports Output State Preset (OSP) for fail-safe behavior, making it a reliable choice for critical control applications in process automation.

应用领域

ABB DO810 3BSE008510R1​ 凭借其可靠的输出驱动能力和灵活的配置，在多个工业领域发挥着重要作用。在化工、石油天然气等流程行业，它常用于控制反应釜的进料阀门、泵的启停、以及关键设备的运行状态指示，其分组隔离特性尤其适合安全联锁系统。

在电力能源领域，如在火电厂或核电站的辅机控制系统(BOP)中，DO810 3BSE008510R1​ 可用于驱动风机、水泵的断路器合分闸回路，或用于各种工艺设备的报警指示，其高可靠性满足了电力行业对设备稳定运行的苛刻要求。

在制造业自动化中，例如汽车生产线或大型包装机械，该模块可以同时控制多个气动执行机构、传送带电机或分拣装置，其高通道密度有助于减少控制柜内的模块数量，简化系统结构。此外，在水处理、冶金等行业，凡是需要大量开关量输出进行顺序控制的场景，ABB DO810 3BSE008510R1​ 都是一个值得信赖的选择。

选型指南 / 购买建议

老伙计，选型这款ABB DO810 3BSE008510R1.首先要盘清家底——核算您的负载需求。确认您要驱动的设备(比如电磁阀、小型电机、指示灯)的总数和每个的工作电流，确保16个通道够用，且每通道0.5A的电流能力能满足所有负载，千万别让模块“小马拉大车”。

其次要审视现场环境与安全要求。如果您的现场电磁干扰比较严重，或者有部分关键设备不允许在系统故障时误动作，那么DO810​ 的双组隔离和OSP功能就非常实用了。采购时务必通过正规渠道，确保是原装正品，这类核心I/O模块的兼容性和稳定性是系统稳定的基石，可贪不得便宜。

常见问题解答 (FAQ)

问：DO810 3BSE008510R1​ 模块的输出类型是“拉电流”还是“灌电流”?

答：它是晶体管电流源型输出，也就是常说的“拉电流”方式。这意味着当输出激活时，电流是从模块的输出端子流向负载，再回到公共地。这在接线时需要特别注意，要与负载的输入特性匹配。

问：模块的“输出状态预置(OSP)”功能有什么用?

答：这个功能太关键了!它允许您预先设定在模块失电或通信故障时，输出通道应该进入的状态(比如全部断开)。这能防止设备在异常情况下出现危险动作，是实现故障安全设计的重要一环。

问：两个隔离组是什么意思?可以接不同电压吗?

答：意思是16个通道在电气上分成了完全独立的两个8通道组，每组有自己的电源监控和隔离边界。这主要是为了提高可靠性，防止故障扩散。但请注意，它们通常还是需要由同一个电源供电，并不能直接接两种不同的电压等级，具体请参考硬件手册。

客户案例分享 / 成功应用解析

某大型石化企业在其烯烃装置的压缩机组控制系统中，大量采用了ABB DO810 3BSE008510R1​ 模块来驱动润滑系统的电磁阀和冷却风机的启停接触器。在一次因雷击导致厂区电网瞬间波动的意外中，控制系统与部分I/O站的通信短暂中断。得益于DO810​ 模块预先设定的OSP功能，所有输出在故障瞬间被安全地置为“OFF”状态，避免了压缩机在电源不稳的情况下被误启动，从而保护了核心机组免受潜在损伤。事后，工厂的仪表工程师感慨：“这模块的OSP功能真是设对了，相当于给设备上了个‘双保险’，关键时刻顶得上!”

相关产品

AI810：同属S800 I/O系列的模拟量输入模块，用于采集温度、压力等信号，与DO810​ 协同构成完整的控制系统I/O层面。

AC 800M：ABB高性能的过程控制器，是DO810​ 模块的“大脑”，负责发出控制指令。

TU830/TU833等S800 I/O终端单元底座：DO810​ 模块必须安装在这些特定的底座上才能工作。

SD821/SD822：S800 I/O系统的电源模块，为DO810​ 及同一机架上的其他模块提供稳定电力。

安装与维护

安装前准备：在安装ABB DO810 3BSE008510R1前，务必确认S800 I/O终端单元(如TU830)已牢固安装在DIN导轨上，并且系统电源已完全断开。检查模块外观有无损坏，接口引脚是否整齐。准备好合适的螺丝刀和万用表，并仔细阅读相关安装指南。

维护建议：日常巡检时，多留意每个通道的LED状态指示灯，绿色正常，熄灭或红色则表示异常。定期检查接线端子有无松动迹象。如果需要更换模块，确保新模块的型号和硬件版本与原有一致。在具备冗余配置或热插拔许可的系统上，操作需严格按照规程进行，避免盲目操作引发系统扰动。
