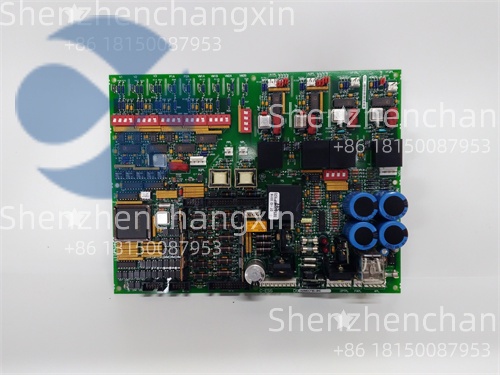

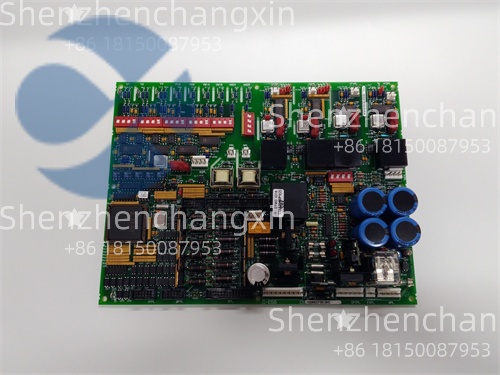

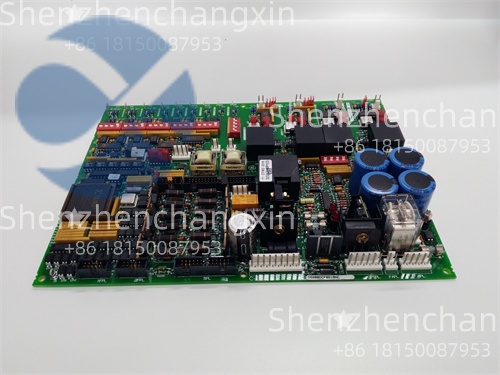

GE DS200DCFBG1BNC 是 GE Speedtronic™ Mark 系列（尤其是 Mark VI/VIe） 燃气轮机控制系统中的关键 信号调理板卡，安装于 励磁柜（Exciter Cabinet） 或 LCI（Load Commutated Inverter） 中。其核心任务是：
  • 采集 直流母线电压（如 +750V / -750V） 和 电枢电流（如 ±2000A）；
  • 通过 高精度霍尔传感器或分压网络 实现 电气隔离（>2.5 kV）；
  • 输出 ±10V 或 4–20mA 标准信号 至 PTBA / PTCC 控制器；
  • 提供 过压、欠压、过流 硬件级保护信号（用于快速跳闸）。
该板卡直接关系到 燃机点火、升速、并网 的稳定性，是 静态变频启动（SFC） 和 无刷励磁系统 的“眼睛”。
立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述


🧠 产品概述

在 GE 9E/9F/7HA 燃气轮机 的启动过程中，静态变频器(SFC) 需将转子从静止加速至点火转速(约 20% NG)。此过程依赖 精确的直流母线控制——而 DS200DCFBG1BNC 正是这一闭环的“感知中枢”。

当 SFC 输出 1200V DC 至电机转子：

DCFB 板通过高压分压电阻采样电压;

通过霍尔元件监测电枢电流;

实时将信号送至 Mark VIe 控制器;

控制器据此调整 IGBT 触发角，维持恒转矩升速。

若 DCFB 故障(如漂移、噪声)，将导致：

启动失败(“SFC Trip” 报警);

励磁失控(转子过压);

甚至损坏功率器件。

💡 一句话总结：

DS200DCFBG1BNC 不发指令，但它让每一个伏特都“真实可信”。

The GE DS200DCFBG1BNC is a mission-critical DC feedback board in GE’s Speedtronic™ Mark VI/VIe turbine control systems. Engineered for high-voltage, high-current environments in excitation and static starter cabinets, it delivers isolated, precision analog feedback of DC bus voltage and current to the controller—enabling safe, stable turbine startup and operation. With robust isolation, fast response, and built-in diagnostics, the DS200DCFBG1BNC ensures that your gas turbine sees the truth, every millisecond.

✅ 主要特点和优势

高压隔离：保障控制器安全，防止功率侧干扰

高精度采样：±0.5% 精度，满足闭环控制需求

快速响应：<1 ms，适用于动态过程(如 SFC 升速)

硬件级保护：独立过压/过流硬接线跳闸回路

现场可测：板载测试点(TP1–TP10)，支持在线校准

长期可靠：无风扇设计，适应高温高湿环境

🏭 典型应用场景

燃气轮机联合循环电厂(CCPP)：9FA、7HA 机组 SFC 启动系统

调峰电站：频繁启停下的励磁直流监测

石油天然气驱动压缩机：Frame 5/6B 燃机控制系统

老旧 Mark V 升级：替换为 Mark VIe 时保留兼容反馈板

水电站抽水蓄能：同步电机启动励磁反馈

🛒 选型与购买建议

✅ 确认三点再下单：

你的系统是 GE Mark V/VI/VIe(非 Siemens 或 Mitsubishi);

应用场景为 励磁系统 或 LCI/SFC 静态启动;

型号后缀 G1BNC 匹配你的机柜版本(不同后缀对应不同量程/接口)。

⚠️ 重要提醒：

❌ 不可热插拔!必须断电更换，否则可能损坏控制器;

✅ 更换后需进行 零点/满度校准(使用 ToolboxST 软件);

🔌 务必检查 高压采样线绝缘(老化易导致短路)。

❓ 常见问题解答 (FAQ)

Q：DS200DCFBG1BNC 和 DS200DCFBG1AAA 有何区别？

A：后缀(如 BNC vs AAA)表示 硬件修订版、量程范围或连接器类型。必须与原板一致，否则可能导致信号错位或保护失效。

Q：板卡上“FLT”灯亮怎么办？

A：可能原因：① 输入超量程;② 传感器断线;③ 内部电源故障。需测量测试点 TPx 对地电压，并参考《Mark VI Maintenance Manual》。

Q：能用万用表直接测高压输入端吗？

A：严禁！ 高压侧可达 ±1500V，必须通过板载测试点(低压侧)测量。

🔗 相关产品

GE DS200PCCAG1A：电源接触器控制板

GE DS200SSRAG1A：固态继电器板

GE IC693CPU374：Mark VIe 控制器 CPU(部分版本)

GE ToolboxST：Mark VIe 组态与诊断软件

GE 9FA/7HA 燃机备件包：含 DCFB、PTBA、IO Pack 等

🔧 安装与维护

更换步骤：

停机、断开 SFC/励磁主电源;

拆卸旧板，记录跳线/拨码设置;

安装新板，紧固连接器;

上电，用 ToolboxST 校准零点与增益;

执行 SFC 功能测试。

预防性维护：

每年清洁板卡灰尘(用无水酒精+防静电刷);

检查高压采样电阻是否变色(过热迹象)。

🛡️ 产品保障

深圳长欣(www.cnplcdcs.com)提供的 GE DS200DCFBG1BNC 均为 GE 原厂全新或工厂翻新(Factory Refurbished) 正品，附带：

✅ 出厂校准报告(含测试点数据)

✅ 12 个月质保

✅ 免费提供接线图与 ToolboxST 校准指南

在燃机控制这条“能源生命线”上，我们只供真品——因为您的机组启动，始于每一个真实的毫伏。

At Shenzhen Changxin, we specialize in critical power generation spares. Every GE DS200DCFBG1BNC we supply is tested on actual Mark VI hardware to ensure precise feedback under real-world DC bus conditions. Backed by deep OEM expertise and rapid global logistics, we help you avoid costly startups failures and unplanned outages. Choose Changxin. Measure with certainty.
