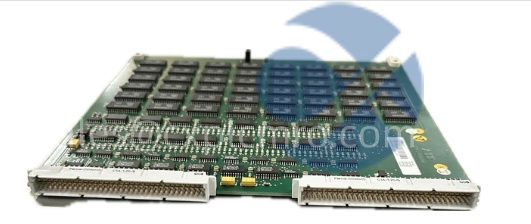

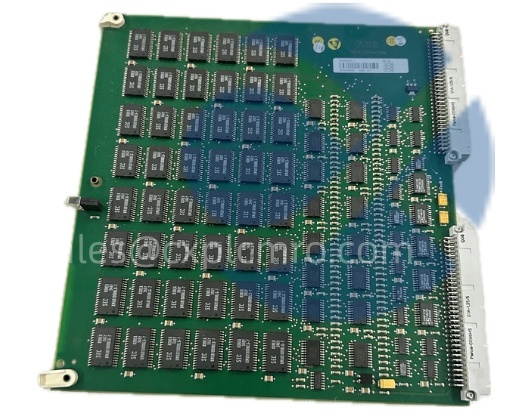

ABB DSQC317 | 机器人I/O扩展模块

描述

产品概述

在工业机器人应用的核心控制柜内，除了处理复杂运动轨迹和工艺逻辑的主计算机，还有一个同样关键的子系统：I/O系统。它负责连接机器人与其外部物理世界，是“思考”与“动作”之间的桥梁。ABB DSQC317​正是IRC5机器人控制器I/O生态系统中的基础但至关重要的组件。它不是一个简单的信号中转站，而是一个与控制器紧密耦合的、具备确定性的数字信号处理单元。在机器人编程中，一个DO（数字输出）信号可能控制着焊枪的起弧，一个DI（数字输入）信号可能确认了夹具的“夹紧到位”。当机器人的本地I/O点不够用时，添加一块或多块DSQC317​模块，就成了最直接、最快速的扩展方式。

ABB DSQC317​的设计理念是“高密度、高可靠、易集成”。它通过一条高速的内部并行总线（通常是X9/X10总线）直接插入IRC5控制器的驱动器模块框架内，这意味着它的信号传输延迟极低，且通信带宽有充分保证，远高于通过现场总线连接的远程I/O。其8入8出的通道配置，是经过大量工程实践验证的实用型设计，适用于连接那些对响应时间有较高要求的设备，如工具快换装置的锁定信号、夹具的夹紧/松开阀、本地的急停复位按钮或状态指示灯。模块内部为每个通道都提供了可靠的信号调理和隔离保护，能够承受工业环境中常见的电气噪声和瞬态冲击。从系统架构角度看，DSQC317​这样的本地扩展模块，与DSQC236B​这样的现场总线主站模块，共同构成了机器人I/O的层次化架构：前者处理关键、高速的本地位信号，后者负责连接大量、分散的现场网络设备，二者协同工作，以满足复杂应用对I/O容量、性能和成本的综合要求。

技术规格

产品型号：DSQC317

制造商：ABB

产品类型：机器人数字输入/输出模块

兼容控制器：ABB IRC5机器人控制器

通道数量：8路数字输入，8路数字输出

输入类型：24V DC漏型/源型(通常可通过接线方式配置)，光电隔离

输出类型：24V DC源型输出(典型)，每通道最大0.5A，晶体管输出，带短路保护

工作电压：24 V DC(由控制器机架提供)

响应时间：输入/输出典型<1 ms

隔离：通道间及通道对逻辑侧均有隔离

连接方式：可插拔螺丝端子排

安装：插入IRC5驱动器模块机架内的指定槽位

状态指示：每路输入和输出均设有独立的LED状态指示灯

工作温度：0°C至+55°C(控制器柜内环境)

认证：符合相关工业标准

主要特点和优势

ABB DSQC317​的核心优势在于其为机器人系统提供了极致可靠的本地I/O扩展能力，在信号处理速度、抗干扰性和与控制器集成的便利性上，达到了完美的平衡。

首先，超低延迟与确定性是高速应用和关键联锁的保障。由于通过内部总线与机器人主CPU直接通信，DSQC317​上I/O信号的扫描和更新是机器人控制循环的一部分。这意味着，当机器人程序发出一个DO置位指令时，对应的输出通道几乎会在下一个控制周期内（通常为几毫秒）作出响应。这种亚毫秒级的响应速度，对于需要快速响应的应用至关重要，例如在高速传送带上跟踪抓取时，触发抓取信号的时机必须分毫不差。同样，一个紧急的DI信号（如安全门开关）也能被机器人控制器几乎无延迟地感知并触发安全停止。这种确定性是保障高速生产和设备安全的基础。

其次，坚固的信号调理与电气隔离确保了在恶劣环境下的长期稳定性。工业现场充满了变频器、继电器、焊接设备产生的电磁干扰。DSQC317​的每个输入通道都通过光耦​实现了与内部逻辑电路的电气隔离，能有效抑制共模噪声，防止误触发。输出通道采用晶体管输出，具有开关速度快、寿命长的优点，并内置了保护电路。清晰的每通道LED指示灯​是现场调试和维护的无价之宝，技术人员可以一目了然地看到每个信号的状态，无需万用表就能快速判断是外部设备故障还是信号未送达，这大大缩短了故障诊断时间。模块的端子排采用可插拔设计，方便接线和维护，也体现了优秀的人机工程学设计。

再者，与RobotStudio编程环境的无缝集成简化了工程流程。在ABB的机器人离线编程与仿真软件RobotStudio​或示教器的I/O配置界面中，添加一块DSQC317​模块就像在清单中添加一个项目一样简单。工程师只需指定模块安装的物理槽位，系统会自动识别模块类型，并为其分配一段连续的I/O地址。之后，工程师可以为这16个（8入8出）通道分配有意义的信号名称（如doGripper_Close,diPart_Present），这些信号名称将直接用于机器人程序的编写。这种从硬件配置到软件编程的流畅体验，消除了硬件地址映射的繁琐和出错可能，显著提升了从设计、仿真到现场调试的整体工程效率。

Technical Overview

The ABB DSQC317​is a digital Input/Output module​designed for local expansion of the IRC5 robot controller’s I/O capacity.Installed directly into the controller’s drive module rack via a dedicated internal bus,it provides 8 isolated digital inputs and 8 digital outputs for connecting sensors,actuators,and other peripheral devices directly to the robot system.

The module is engineered for high performance and reliability.Its integration via the internal bus ensures very low latency and deterministic I/O update times,which is critical for high-speed applications and safety interlocks.Each channel features optical isolation for noise immunity,individual LED status indication for easy diagnostics,and robust screw terminal connections.

Configuration and signal naming are performed seamlessly within the ABB RobotStudio or FlexPendant I/O configuration environment,making it an efficient and dependable solution for expanding the robot’s direct interface with its immediate work cell.

应用领域

ABB DSQC317​的应用场景非常广泛，几乎所有使用IRC5控制器的机器人工作站，在需要连接少量但关键的本地设备时，都可能用到它。

在焊接应用中，常用于直接控制焊枪的清枪、剪丝机构，或连接防撞传感器，因为这些信号需要快速响应。在搬运与上下料应用中，用于控制安装在机器人手腕上的真空发生器、电磁铁的通断，或读取夹爪开合到位传感器信号。在装配应用中，用于触发拧紧枪启动、读取螺钉有无检测传感器的结果。在涂胶/点胶应用中，用于控制胶阀的开启/关闭，或接收胶料低压报警信号。在机床上下料单元，常用于连接安全门锁、卡盘松开等与机床交互的关键信号。

其典型用途包括：

控制末端执行器：驱动气动、电动或真空夹具，并读取其状态反馈。

本地安全与操作：连接操作盒上的启动、停止、急停复位按钮，以及运行、报警状态指示灯。

工艺设备触发：直接控制激光打标机、视觉相机的触发信号，或接收其完成信号。

高速同步：在机器人与外部轴（如变位机、输送带）需要硬接线高速同步的场合，提供低延迟的交互通道。

集成与配置要点

集成ABB DSQC317​需要遵循正确的机械安装、电气接线和软件配置流程。

机械安装与电气接线：首先，确认IRC5驱动器模块机架上有可用的插槽。切断控制器总电源后，将模块沿着导轨平稳插入槽位，直到锁定到位。连接可插拔的端子排。接线是关键环节：

输入侧：通常将现场传感器的正极（24V+）连接到输入端，传感器的输出信号线连接到模块的输入通道，同时需将24V-连接到模块的公共端。需根据传感器类型（NPN/PNP）确认正确的接线方式。

输出侧：模块输出为24V+，连接到负载（如继电器线圈、指示灯）正极，负载负极连接到24V-。务必确保总负载电流在模块和电源的容量范围内，对于感性负载（如继电器、电磁阀），需并联续流二极管。

屏蔽与接地：对于长电缆或噪声环境，建议使用屏蔽电缆，并将屏蔽层在控制器柜侧单点接地。

软件配置与测试：上电后，在示教器或RobotStudio中进行I/O配置：

添加单元：在I/O系统配置中，选择对应的槽位，从设备列表中选择DSQC317。

信号命名：为系统自动分配的16个I/O信号（DO1-8,DI1-8）创建有意义的名称，例如doGripperOpen。

信号测试：配置完成后，使用示教器的I/O监控画面，强制输出信号，用万用表或观察负载验证输出是否正常；触发输入信号（如短接输入点与24V+），验证程序中对应的输入信号是否变为1。这一步是确保硬件连接和软件配置正确对应的必要步骤。

生命周期与采购建议

生命周期分析：ABB DSQC317​是IRC5机器人控制器平台中基础的、标准化的本地I/O模块。作为机器人系统的基本构建块之一，其设计成熟，应用极其广泛。尽管新一代控制器可能使用不同的I/O模块，但鉴于IRC5在全球巨大的保有量，DSQC317​在未来很长一段时间内都将处于持续的备件供应和支持阶段。市场需求稳定，主要来源于现有系统的维护、维修、改造扩容，以及少量新IRC5系统的构建。

采购建议：对于所有使用IRC5机器人的用户，DSQC317​应被视为常规的、建议储备的电子备件。建议根据系统中此类模块的数量和使用年限，保持至少一个备件。采购时，务必提供准确型号“DSQC317”。必须从ABB授权渠道或信誉良好的专业自动化备件供应商处采购原装正品。I/O模块的稳定性和可靠性直接关系到生产信号的正确性，非原装模块可能在隔离等级、输出驱动能力、长期温漂等指标上不达标，导致信号误动、模块损坏甚至影响控制器稳定性。

我们的货源与质量承诺：深圳长欣是工业机器人核心部件的专业供应商。我们承诺所提供的每一块ABB DSQC317​数字I/O模块，均通过可追溯的正规渠道采购，确保为100%原装正品。每块模块发货前，均需通过我们标准化的检测流程，包括：外观与接口检查、端子排状态确认、基本电气测试（如电源端子对地绝缘、输入通道对地阻抗、输出通道静态特性等基础测试）。我们为此产品提供12个月质量保证。我们的技术团队可协助您进行型号确认。对于不熟悉机器人系统集成的客户，我们建议在ABB认证工程师的指导下进行模块更换和配置，以确保最佳实践。
