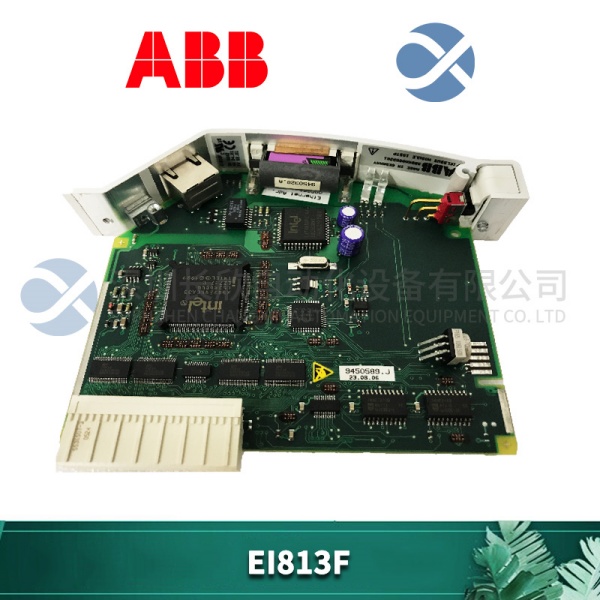

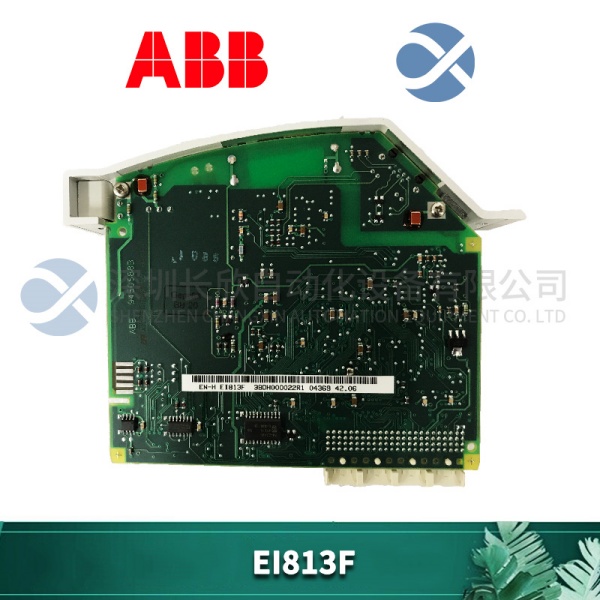

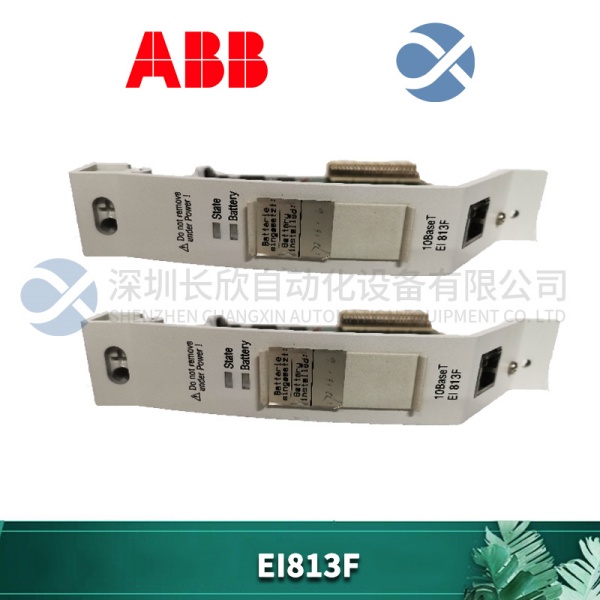

ABB EI813F 产品概述

在石油化工、制药、油气平台等高危行业中，生产现场往往充斥着易燃易爆气体或粉尘。在这些区域使用的任何电子设备，如果产生一个微小火花，都可能引发灾难性事故。因此，普通电子设备严禁直接安装在“危险区域”。但生产控制又必须采集这些区域的关键信号(如储罐的压力、反应釜的温度)。这时，就需要一种特殊的“安全信使”——本质安全型I/O模块，而ABB EI813F正是其中专门处理模拟量信号的佼佼者。

你可以将EI813F​ 想象成安装在危险区域边缘的“绝缘翻译官”。它的核心作用有两个：

接收危险区域传来的“微弱心声”：它通过8个独立的通道，接收来自安装在爆炸性环境中的本质安全型​ 变送器(例如，带有本安认证的温度、压力变送器)发出的4-20mA电流信号。这些信号本身能量极低，即使在短路或断路时也无法产生足以引燃爆炸性混合物的电火花。

将信号安全“转达”给安全区的“大脑”：模块内部通过高等级的电气隔离和能量限制电路，确保危险区域一侧(现场)的任何故障(如短路、开路、过压)都不会导致危险能量传递到安全区一侧(控制系统)。处理后的安全信号通过S800 I/O背板总线，传送给位于安全控制室内的控制器(如AC 800M)或接口模块。

简而言之，EI813F 是连接危险现场与控制系统的关键“安全屏障”。它让控制系统的“大脑”能够安全地“感知”到爆炸性环境中的过程变量，是实现过程自动化与安全监控不可或缺的组成部分。

ABB EI813F 技术规格

产品型号：EI813F

制造商：ABB

所属I/O系统：S800 I/O

通用特性：

类型：本质安全型模拟量输入模块

通道数：8路，相互隔离

输入信号：4-20mA

分辨率：16位

精度：典型值 ±0.1% of span

更新速率：与S800系统扫描周期同步

隔离：通道间隔离，通道与系统侧隔离

诊断：支持断线、超量程、模块健康状态等诊断

本质安全参数：

认证：符合 ATEX, IECEx, FM/CSA 等本质安全标准

安装区域：适用于气体/粉尘危险区域的 Zone 0/1/2 或 Division 1/2

安全参数：具有认证的 Ui, Ii, Pi, Ci, Li 等参数，必须与经过认证的本质安全型现场设备和关联设备(安全栅)配合使用，以确保整个回路的本质安全性。

防护等级：模块自身通常安装在安全区或经过认证的防爆箱内，其现场侧端子连接本安回路。

电气特性：

工作电压：由S800 I/O机架通过背板提供(典型24V DC)。

功耗：低功耗设计，具体数值参见技术手册。

现场侧供电：为连接的2线制本安变送器提供隔离的本安电源(需确认具体型号支持)。

物理与连接：

尺寸：符合S800 I/O模块标准尺寸。

安装：卡装在S800 I/O基座单元上(例如：TU847. TU848. TU849等)。

现场连接：通过可插拔的前连接器或螺钉端子连接现场电缆。

状态指示：每个通道和模块通常配有LED状态指示灯(电源、通信、通道状态、错误)。

环境条件：

工作温度：-20°C 至 +60°C(典型范围，需以手册为准)。

储存温度：-40°C 至 +85°C。

相对湿度：5% 至 95%，无凝露。

主要特点和优势

ABB EI813F 的核心优势在于其在保证最高安全等级的前提下，实现了精确、可靠的过程信号采集，是危险区域自动化系统的基石。

为危险区域设计，保障本质安全：这是EI813F存在的根本价值。它持有严格的ATEX、IECEx等本安认证，其电路设计确保在任何故障状态下(包括短路、开路)，输送到危险区域现场的能量都被严格限制在安全阈值以下，从根本上防止了电火花引燃源。这允许将电子设备(即EI813F所在的S800 I/O站)安装在更靠近现场的位置(安全区或防爆箱内)，简化了布线，同时传感器和仪表可以直接安装在危险区域，无需昂贵的隔爆外壳或吹扫系统，显著降低了系统总成本和安装维护复杂性。

高精度与高可靠性，确保控制品质：尽管是安全型设计，但其测量性能毫不妥协。16位的高分辨率​ 和 ±0.1% 的高精度​ 保证了压力、温度、液位等关键过程变量的精确采集，为先进过程控制、安全联锁和能源管理提供了可靠的数据基础。通道间和通道对系统的电气隔离​ 有效防止了接地环路、信号串扰和故障扩散，确保了每个信号的独立性和系统的整体稳定性。

模块化与灵活集成，简化工程与维护：作为ABB S800 I/O 家族​ 的一员，EI813F 继承了其模块化、分布式的所有优点。它可以灵活地与数字量、通信、其他模拟量模块混合安装在同一I/O站内，通过标准背板总线与ABB AC 800M、AC 700F等控制器或第三方主站(通过Profibus DP/PA, Foundation Fieldbus接口模块)无缝通信。这种设计使得I/O站可以分布式地安装在靠近现场的设备间，节省了大量从现场到中央控制室的电缆成本。前连接器设计​ 使得在不对系统进行整体断电的情况下，即可快速更换单个模块，极大提高了系统的可维护性和可用性。

全面的诊断功能，提升可预见性维护：模块内置完善的诊断功能，可以实时监测现场回路断线、信号超量程、模块内部故障​ 等。这些诊断信息会通过I/O总线实时上报给控制器，在工程师站上产生清晰的报警。这使得维护人员能够在故障影响生产过程之前提前介入，从传统的“故障后维修”转向“可预见性维护”，减少了非计划停机时间。
