描述

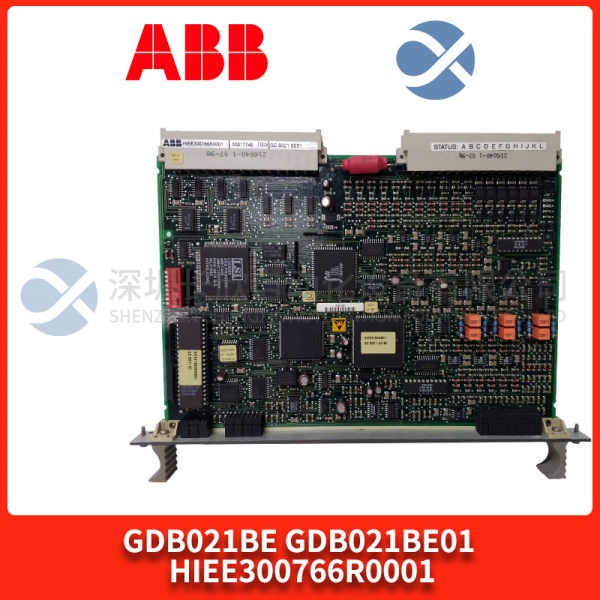

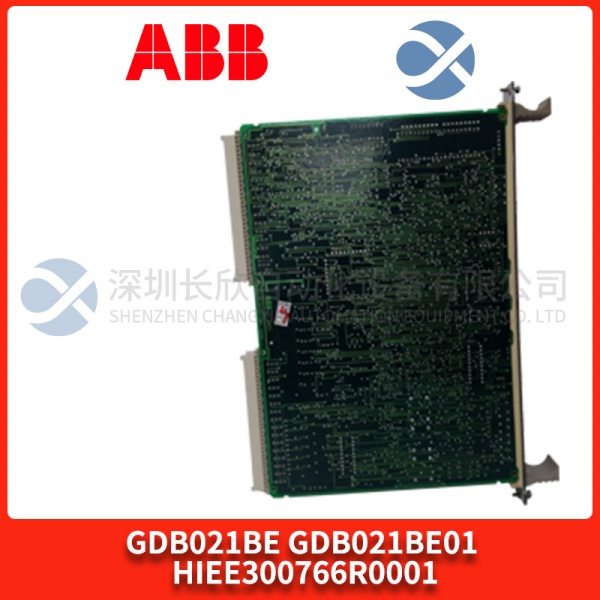

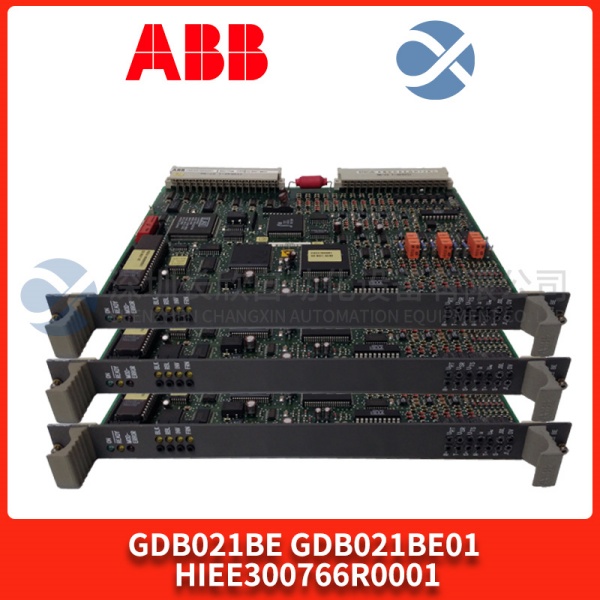

ABB GDB021BE/GDB021BE01 产品概述

想象一下，电网就像一个巨大的交响乐团，而每一台发电机就是一位乐手。要保持整个乐团演奏和谐(电网频率和电压稳定)，每位乐手必须紧跟指挥，精准控制自己的音高和音量。对于一台同步发电机来说，励磁系统就是它控制自身“音高”(机端电压)和“音量”(无功功率)的核心机构，而这块 ABB GDB021BE (GDB021BE01)​ 板卡，就是这个机构的“智能指挥大脑”。

在发电机运行中，负载随时变化，电网也在波动。如果励磁电流固定不变，那么发电机的端电压就会像风筝一样随风飘摇，无法稳定。GDB021BE​ 板卡的核心任务就是自动电压调节。它通过高精度的采样电路，实时读取发电机输出的实际电压和电流，并与一个设定值(你希望维持的电压水平)进行比较。一旦发现实际电压偏离了设定值，它内部的“大脑”(高性能微处理器和专用控制算法)就会飞速计算出一个纠正信号。这个信号经过放大后，去控制功率单元(如可控硅整流桥)的导通角，从而瞬间、精准地调整送入发电机转子(励磁绕组)的直流电流大小。增加励磁电流，发电机内磁场增强，输出电压就升高;减小励磁电流，输出电压就降低。通过这样毫秒级的闭环反馈调节，无论外部负载如何扰动，它都能像一双无形而稳定的手，牢牢地将发电机端电压控制在设定值的极小偏差范围内。

但这仅仅是其基础功能。作为ABB UNITROL® 系列的“大脑”，GDB021BE​ 还肩负着更多重任：它管理着励磁系统的启励过程(建立初始电压)，实现无功功率的自动分配(在多台发电机并联运行时，公平地分担无功负荷)，内置电力系统稳定器​ 功能来抑制电网的低频振荡，并集成了完善的自诊断和保护逻辑，随时监控自身和励磁系统的健康状况。可以说，发电机能否“听话”、能否为电网提供稳定支撑，这块板卡起着决定性作用。

ABB GDB021BE/GDB021BE01 技术规格

产品型号：GDB021BE / GDB021BE01

物料号：HIEE300766R0001

制造商：ABB

输入信号：

发电机电压 (PT信号)：通常为 100V AC

发电机电流 (CT信号)：通常为 1A 或 5A AC

同步电压信号

直流电源输入：通常为 ±15V DC, +24V DC, +5V DC (由励磁系统内部电源提供)

各类状态反馈与使能信号

输出信号：

可控硅触发脉冲信号：控制励磁功率单元的导通角

状态指示与报警信号

模拟量输出信号 (用于显示或远方监控)

核心处理单元：

微处理器：高性能数字信号处理器

控制算法：数字PID调节，可配置参数

控制模式：自动电压调节模式，手动励磁电流调节模式，恒功率因数模式等

主要控制功能：

自动电压调节

手动励磁电流调节

无功功率/功率因数调节

软起励控制

电压/频率保护

最大/最小励磁电流限制

过励/欠励限制

伏/赫兹限制

电力系统稳定器

通信与接口：

本地操作与显示接口 (通常连接至操作面板)

串行通信接口 (如 RS-232/485. 用于连接监控系统或调试工具)

可支持现场总线协议 (如 Modbus, Profibus 等，取决于具体版本和配置)

工作环境：

工作温度：0°C 至 +60°C (典型，安装于控制柜内)

存储温度：-40°C 至 +85°C

湿度：5% 至 95%， 无凝露

物理特性：

板卡形式：标准尺寸的印刷电路板

安装方式：插装在励磁柜内的专用卡槽或母板上

连接方式：通过高性能接插件与背板连接

主要特点和优势

ABB GDB021BE/GDB021BE01​ 作为励磁系统的核心控制器，其优势体现在极高的控制精度、强大的功能集成、卓越的可靠性和智能的维护特性上，共同保障了发电机的卓越性能。

高精度与快速响应的数字化控制：该板卡采用高性能数字信号处理器​ 和先进的控制算法，实现了对发电机电压的毫秒级快速、精准调节。与老式的模拟调节器相比，数字控制不受温度漂移、元件老化等因素影响，参数稳定，调节精度更高。它能快速抑制因负载突变或电网故障引起的电压波动，确保供电质量，提升相连设备运行的稳定性。其快速的动态响应特性也是维持电力系统暂态稳定的关键。

功能完备的集成化设计：这块板卡是一个“功能高度集成的控制中心”。它不仅仅进行基本的AVR(自动电压调节)，还集成了手动备用通道、多种限制和保护功能（如过励、欠励、V/Hz限制）、电力系统稳定器、软启励逻辑等。这种集成化设计减少了外部辅助设备的需求，简化了系统结构，提高了整体可靠性，并确保了在各种运行工况下对发电机的全面保护和优化控制。

高可靠性设计确保连续运行：作为关键控制部件，其设计遵循了工业级的最高可靠性标准。板卡采用高质量的元器件和成熟的电路设计，具有良好的抗电磁干扰能力。其完善的在线自诊断功能​ 能够持续监测关键电路、电源、信号输入/输出的状态。一旦检测到内部故障或异常，能立即发出报警，并可实现自动无扰切换​ 到备用通道(手动或另一块冗余的自动通道)，最大限度地减少非计划停机时间，保障发电机连续稳定发电。

易于维护与调试的智能化接口：板卡提供了本地和远程通信接口，方便工程师进行状态监视、参数整定和故障诊断。通过专用的调试工具或操作面板，可以直观地查看实时运行数据、报警记录、事件顺序记录。关键的控制参数(如PID参数、限制值)可以通过软件进行灵活设置和优化，以适应不同发电机的特性，而无需更改硬件。这大大简化了调试和维护工作，缩短了故障排查时间。
