ABB HENF315125R1 编码器接口模块 | 机器人位置反馈核心备件

描述

产品概述

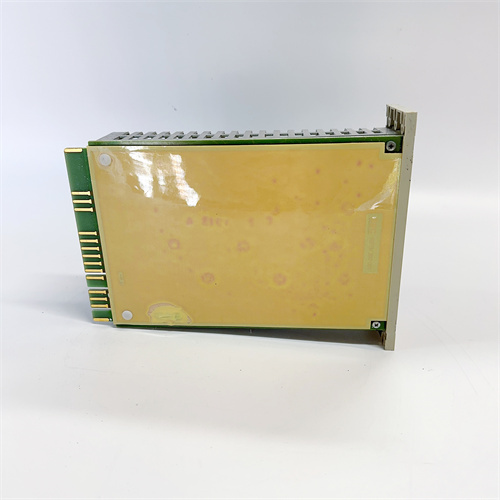

在ABB IRC5机器人驱动器的精密架构中，每一个关节的精确运动都依赖于一个完整的闭环控制。ABB HENF315125R1 (部件组 E3EC) 正是这个闭环中负责“感知”环节的核心硬件。从机器人维护工程师的角度看，它不是执行运算的主处理器，却是为处理器提供“眼睛”和“本体感觉”的关键模块。具体而言，它通常是一块高精度编码器/旋转变压器接口板，直接连接至伺服电机的反馈电缆。

其技术使命至关重要：伺服电机内置的编码器产生微弱的模拟正弦/余弦信号或高速数字脉冲，这些原始信号极易受到长线传输中的衰减、噪声干扰和温漂影响。HENF315125R1 模块内部集成了高精度差分接收电路、信号放大器、抗混叠滤波器以及高速模数转换器。它的职责是接收这些脆弱的原始信号，对其进行净化、放大，并精确地解码为表示电机转子绝对位置和瞬时速度的数字信息，然后通过高速总线实时传送给上一级的轴计算机。因此，它的性能直接决定了机器人控制系统“知道”自己实际位置的准确度。此模块的故障通常直接表现为“编码器故障”、“反馈丢失”或“位置偏差超差”等报警，导致伺服驱动器使能丢失，机器人立即停止。

技术规格

产品型号：HENF315125R1

部件组代号：E3EC

制造商：ABB Robotics

产品类型：IRC5 驱动器编码器反馈接口模块

应用控制器：ABB IRC5 机器人控制器

核心功能：伺服电机编码器/旋转变压器信号采集、调理与数字化传输

信号接口：支持增量式编码器(TTL/HTL)或绝对式旋转变压器(Resolver)标准信号

通信接口：通过高速背板总线与驱动器主控单元通信

工作环境：安装于IRC5控制柜内，工作温度 0°C 至 +60°C

兼容性：与特定型号的IRC5驱动单元及ABB伺服电机匹配

主要特点和优势

ABB HENF315125R1 的核心优势在于其为机器人伺服系统提供了极致可靠与高保真的位置感知信号链路。在高速、高精度的应用中，电机转子的微小角度偏差都会在机器人末端被放大。该模块通过其专业的信号调理设计，能够有效抑制来自驱动柜内功率器件开关噪声、接地回路干扰以及长线传输引入的共模干扰，确保传递给控制核心的位置信息是“干净”和“真实”的。这种信号的完整性是机器人实现微米级重复定位精度和高速平滑运动的基础，是任何先进控制算法都无法弥补的硬件基石。

其模块化与诊断能力极大提升了系统的可维护性。当出现编码器相关报警时，该模块上的状态指示灯(如电源、通信、信号状态LED)能提供第一手的故障定位信息。结合IRC5控制器生成的详细故障日志，维护人员可以快速判断问题是出在电机侧的编码器、反馈电缆，还是驱动器侧的接口模块(即HENF315125R1 本身)。这种设计使得故障隔离精准高效。作为原厂部件，它与ABB伺服电机的电气特性、信号电平和时序要求实现了无缝兼容与匹配，确保了从传感器到控制器的整个反馈链路的性能和可靠性达到原厂设计标准。

高分辨率与低延迟：支持高分辨率编码器信号，实现低延迟的数字转换，满足高速、高动态响应应用对实时性的严苛要求。

强大的抗干扰能力：优化的电路设计和屏蔽措施，确保在强电磁干扰的工业环境中仍能稳定工作，避免因信号噪声引发的偶发性位置跳变或伺服报警。

内置诊断与保护：具备信号断线检测、电源监控等功能，能在反馈回路异常时及时上报故障，触发安全停止，保护机械和电气设备。

即插即用式维护：标准化的板卡设计允许在现场快速更换，显著减少因反馈系统故障导致的停机时间。

Technical Overview in English:

The ABB HENF315125R1 (Part Group E3EC) is a critical encoder/resolver interface module located within the Drive Module of an ABB IRC5 robot controller. It serves as the vital link between the motor-mounted position sensors and the robot’s motion control system.

This module is responsible for acquiring the raw, often analog, feedback signals from the servo motor’s encoder or resolver. It performs essential signal conditioning, including amplification, filtering, and analog-to-digital conversion, to produce clean, high-resolution digital position and velocity data for the axis computer. The fidelity and reliability of this data are fundamental to the robot’s closed-loop servo control, directly impacting its absolute accuracy, path precision, and smoothness of motion. A failure in this module typically results in critical feedback errors, causing the drive to disable and the robot to halt.

Engineered for industrial environments, the HENF315125R1 features robust design to withstand electrical noise. Its modular form allows for efficient field replacement. As a genuine ABB component, it guarantees perfect electrical compatibility and optimal performance within the IRC5 system, ensuring that the robot’s positional awareness is restored to its original, precise state.

应用领域

ABB HENF315125R1 模块的应用完全依赖于采用IRC5控制器的ABB工业机器人，尤其在对运动精度、轨迹平滑度和长期运行稳定性有极高要求的领域。它的可靠性是这些应用能够持续、精确进行的底层保障。

在激光切割与焊接中，机器人末端工具路径的精度要求极高。HENF315125R1 提供的稳定、高分辨率位置反馈，是确保激光焦点或焊枪始终沿预定轨迹精确移动的基础，任何反馈信号的噪声或延迟都会直接导致加工缺陷。在高精度装配与点胶作业中，例如在汽车电子或半导体行业，机器人需要进行微小元器件的拾放或微量涂敷。该模块保障了每个运动轴的定位精度和重复性，是实现高质量装配的关键。在高速物料搬运场景，如物流分拣和码垛，机器人在高速运行中需要频繁精准启停。可靠的编码器反馈确保了轴计算机能进行快速、准确的闭环调节，避免跟随误差，实现高效节拍。

对运动质量要求极高的工艺：弧焊、喷涂、精密打磨、去毛刺。这些工艺要求机器人运动平稳、速度稳定，依赖于无噪声、实时的位置反馈。

长期连续运行的应用：汽车生产线、铸造生产线等7×24小时运行的环境。模块的工业级耐久性确保了在长期振动、温差变化下的稳定工作，减少非计划停机。

预防性维护与故障修复：作为驱动单元内关键信号链路的备件，用于替换因老化、电气冲击或环境因素导致性能下降或损坏的原有模块，恢复机器人原始的定位性能。

集成与更换要点

处理ABB HENF315125R1 这类精密信号处理模块，必须遵循最高等级的静电防护和操作规程，因为其内部集成了对静电高度敏感的模拟和数字芯片。

更换前，必须执行严格的准备工作。首要步骤是通过示教器完成当前机器人系统的完整备份。随后，执行完全的关机流程，切断控制器所有电源，并等待足够长的时间(通常至少30分钟)，确保驱动器内部高压直流母线电容完全放电。操作人员必须可靠佩戴并接地防静电手环。

拆卸时，需记录连接到此模块的所有电机反馈电缆的具体位置。小心拔下电缆连接器，松开板卡固定螺丝，垂直拔出故障模块。安装新的HENF315125R1 模块时，确保与背板插槽对准，均匀施力插入并锁紧。重新连接反馈电缆时，务必确认插头完全插入并锁紧，接触不良是导致间歇性故障的常见原因。

上电后必须执行的校准流程：

系统上电与检查：控制器上电后，检查是否有关于新模块的提示信息，并确认无相关硬件故障报警。

强制性的零点校准：更换此模块后，必须对机器人所有轴执行“零点校准”。这是因为编码器的绝对位置参考(多圈数据)可能因更换硬件而丢失或偏移。必须使用ABB认可的校准工具(如千分表或EMD电子校准盘)，严格遵循手册步骤，逐一校准每个轴。跳过此步骤是极其危险的，将导致机器人位置信息错误。

功能验证：校准完成后，在手动模式下低速、小范围测试各轴运动，观察是否平稳、伺服电流是否正常。最后运行一个空跑测试程序，验证机器人的运动性能。

生命周期与采购建议

ABB HENF315125R1 (E3EC) 是服务于庞大IRC5机器人装机量的专用核心信号模块。随着IRC5平台进入成熟后期，此类模块的新品生产已逐步减少，市场供应主要转向满足现有设备的长期维护需求。当前，其采购需求几乎完全来自维修、大修和预防性备件储备。对于用户而言，确保获得可靠的原厂备件，是维持生产线精度和可靠性的长期战略。

采购决策必须基于零风险原则，即必须采购可验证的ABB原装正品。该模块与机器人电机的编码器类型、信号规格及驱动器的控制逻辑深度耦合。使用非原厂、翻新或“兼容”模块，风险极大：可能导致信号解析错误，引发偶发性位置跳变、伺服抖动或难以诊断的间歇性故障;严重时，不匹配的电平或阻抗可能损坏电机编码器，造成更大损失。

采购时必须提供准确的完整部件号“HENF315125R1”及部件组“E3EC”。建议同时提供机器人型号、控制器序列号和驱动模块框架型号，以便供应商进行精准的兼容性核对。对于关键生产设备，将此模块列为A类关键备件进行安全库存，是控制意外停机风险的有效手段。

我们的产品与供应保障

我们深知，一个微小的信号接口问题就可能导致整台机器人精度丧失。我们(cnplcdcs.com)承诺所提供的每一件ABB HENF315125R1 模块，均为通过严格渠道采购的ABB原装正品，确保货源清晰可溯。在发货前，我们将对模块进行严格的外观检查，确保无物理损伤、连接器完好。我们为所有产品提供12个月的质量保证期。我们强烈建议，该模块的更换及后续必须的机器人零点校准，应由具备资质的专业服务工程师执行，以确保整个伺服反馈系统恢复至最佳状态。我们的目标是成为您保障核心生产设备精度与稳定的可靠合作伙伴。

Our Commitment to Supply and Assurance

We understand that the integrity of the feedback signal chain is paramount to robotic accuracy. Every ABB HENF315125R1 module we supply is guaranteed to be 100% genuine, factory-original ABB, sourced through authenticated and traceable supply chains. Prior to dispatch, each unit undergoes a meticulous quality inspection. We back our products with a 12-month warranty. We strongly advise that installation and the subsequent mandatory robot zero-position calibration be performed by qualified technicians to ensure optimal system performance. Our commitment is to provide reliable, compatible components that help maintain the precision and uptime of your critical automation systems.
