描述

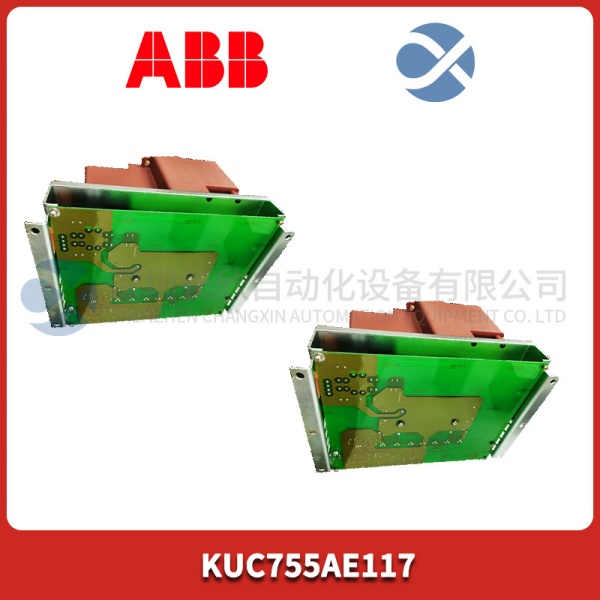

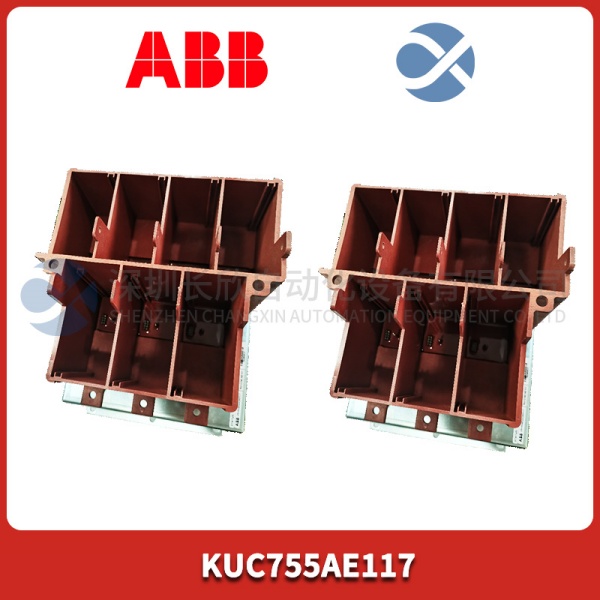

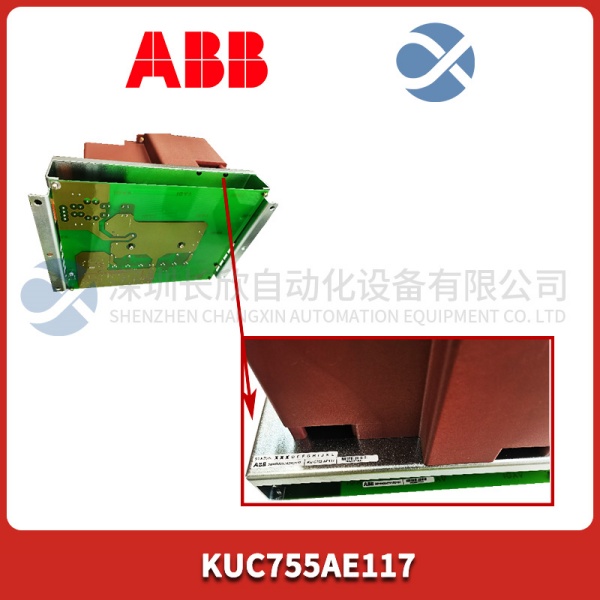

ABB KUC755AE117 产品概述

在现代的工厂、楼宇或数据中心配电系统中，仅仅知道“有电”和“没电”是远远不够的。管理者需要知道：电流是否平衡？电压稳定吗？功率因数是滞后还是超前？今天用了多少度电？哪条线路有谐波干扰？​ ABB KUC755AE117 就是为解决这些问题而生的“电力系统全科医生”和“能源会计师”。

把它想象成一个功能超级强大的高级“智能电表” Plus。它安装在低压开关柜的进线、母联或重要出线回路上，通过电压和电流互感器，实时采集三相线路上的所有关键电气数据。但它的本事远超普通电表：

它是“监测员”：精准测量并显示电压、电流、有功/无功/视在功率、功率因数、频率、需量等上百个参数，让你对系统运行状态一目了然。

它是“会计师”：以极高的精度计量四象限电能(输入/输出的有功和无功电能)，为能源成本分摊、能效分析和节能改造提供可靠数据。

它是“质检员”：进行电能质量分析，监测电压暂降/暂升、闪变、各次谐波含量(最高可达63次)、总谐波失真率(THD)，帮你找出导致设备异常或发热的“电力污染”源。

它是“记录员”：内置故障录波功能，当系统发生短路、电压骤降等事件时，它能自动触发，记录事件前后完整的电压电流波形，是故障分析的“黑匣子”。

它是“通讯员”：配备双以太网、双RS-485、USB及光纤接口，支持Modbus TCP、Modbus RTU、Profibus DP、IEC 61850等多种主流工业协议，轻松将海量数据上传至SCADA、EMS(能源管理系统)或楼宇自控系统。

简单说，ABB KUC755AE117 将复杂的配电系统变得透明化、数字化、智能化，是实现智能配电和精细化能源管理的核心设备。

ABB KUC755AE117 技术规格

产品型号：KUC755AE117

制造商：ABB

产品系列：M2M Series, K-Line

电气输入：

额定电压：57-690 V AC (相电压)，100-690 V AC (线电压)

电压输入功耗：< 0.2 VA / 相

额定电流：1A 或 5A (通过外部CT接入)

电流输入功耗：< 0.1 VA / 相

频率：45 – 66 Hz

测量精度 (符合IEC 62053-22. 0.2S / 0.5S 等级)：

电压/电流：±0.1% 量程

有功/无功功率：±0.2% 读数

功率因数：±0.001

频率：±0.01 Hz

电能：0.2S 级 (有功)， 2 级 (无功)

测量功能：

基本参数：三相电压/电流、线电压、频率、功率因数、相位角

功率：有功/无功/视在功率及需量

电能：四象限有功/无功电能计量

电能质量：电压电流总谐波畸变率(THD)， 最高63次谐波分析， 电压暂降/暂升/中断记录， 快速电压变化(闪变)

序分量：正序、负序、零序分量

最大值/最小值记录

控制与记录：

可编程逻辑控制 (PLC功能)：4个可配置逻辑模块

数据记录：可记录高达512个变量

故障录波：可记录128个触发事件， 记录时间可配置

事件日志：可存储4000条带时标的事件

通信接口：

以太网：2个RJ45端口， 10/100 Mbps， 支持Modbus TCP, IEC 61850. DNP3.0. Web服务器

串行通信：2个RS-485端口， 支持Modbus RTU, Profibus DP (需授权)

其他：1个USB端口 (用于配置)， 1个光纤端口 (可选)

显示与操作：

显示屏：4.3英寸彩色图形LCD

按键：5个功能键

电源：

工作电源：85-265 V AC/DC

功耗：< 12 VA

环境条件：

工作温度：-20°C 至 +70°C

储存温度：-40°C 至 +85°C

相对湿度：5% 至 95% (无凝露)

安装：

安装方式：面板开孔安装

外壳：IP52 (前面板)

主要特点和优势

ABB KUC755AE117 的核心价值在于其功能的高度集成、数据的深度洞察以及系统的无缝连接，将传统的“电表”角色升级为“智能电力管理节点”。

一体化功能，一机多能：这是它最突出的优势。一台 KUC755AE117 整合了测量仪表、电能表、电能质量分析仪、故障录波器、PLC控制器和数据记录仪​ 的多种功能。这意味着用户无需为每项功能购买单独的设备，极大地节省了开关柜空间、布线成本和采购开支。从基本的运行监视到高级的故障诊断，一个设备全部搞定，简化了系统设计、安装和维护。

高精度与深度数据，赋能决策：其0.2S级的电能计量精度满足商业结算要求，为能源成本精确分摊和节能效果验证提供了可靠依据。更强大的是其高级电能质量监测功能，能够深入分析至63次谐波，并记录电压暂降等事件。这些数据不再是简单的“读数”，而是转化为评估供电质量、定位干扰源、预防设备故障和优化无功补偿的关键决策依据。其故障录波功能更是为分析跳闸原因、区分设备故障与电网扰动提供了不可替代的第一手资料。

强大的连接性与开放性：双以太网口支持IEC 61850​ 和Modbus TCP​ 等现代协议，使其能无缝融入数字化变电站和智能配电系统。支持Profibus DP​ 等现场总线，也使其能轻松接入现有的PLC或DCS系统。内置的Web服务器​ 允许授权人员通过标准网页浏览器直接访问设备数据，无需专用软件，极大方便了远程监视。可编程的PLC逻辑功能​ 使其能在本地执行简单的控制策略(如根据功率因数投切电容器)，实现边缘计算，减轻主站负担。

直观的本地交互：4.3英寸的彩色图形显示屏可以以数字、条形图、趋势曲线、矢量图等多种形式直观展示数据，现场巡检人员一目了然。清晰的事件日志和波形显示，便于现场快速排查问题。
