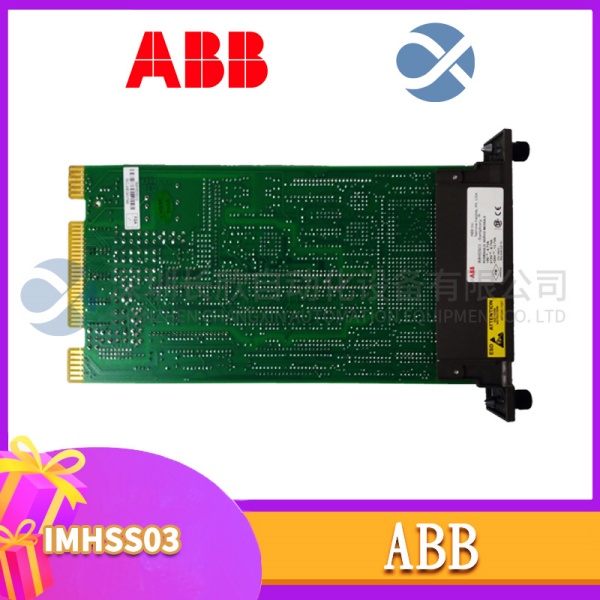

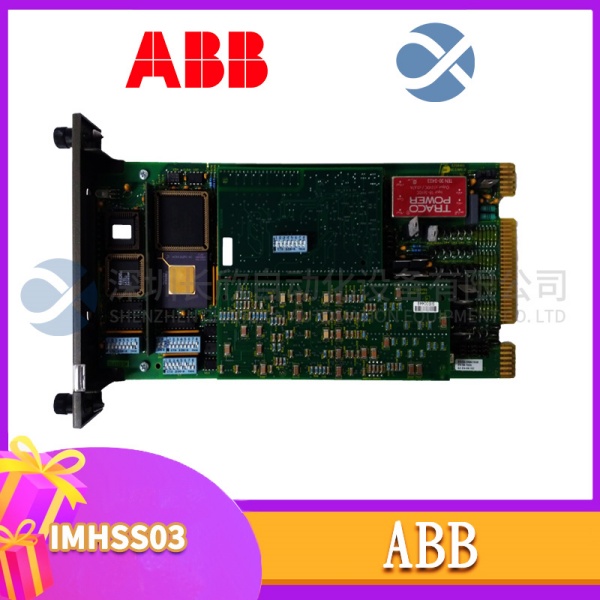

ABB IMHSS03 产品概述

在化工厂、炼油厂、海上平台这些“玩命”的地方，安全可不是“重要”，而是“唯一”。这里有两套神经系统在同时运行：一套是负责日常生产的DCS(分散控制系统)，让它“跑得好”;另一套是独立、更可靠的安全仪表系统，唯一使命就是在危险发生时，让整个装置“安全地停下来”。今天说的这个 ABB IMHSS03.就是这套“保命”系统——ABB高完整性硬件安全系统​ 里的“感官神经”，而且是专门处理模拟量信号的“感官”。

它可不是普通的模拟量输入模块。普通的AI模块坏了，可能只是读数不准。但 IMHSS03​ 这类安全模块，从设计之初就遵循着IEC 61508​ 等严苛的功能安全标准，目标是达到SIL 2 或 SIL 3​ 的安全完整性等级。这意味着，它被设计成即使自己内部某个零件坏了，或者现场传感器线路断了，也必须以一种“可预测的、确定性的”方式让系统知道“我出问题了”，从而引导整个安全系统进入预设的安全状态(通常是触发停机)，而绝不会“装死”或“谎报军情”。

它的任务非常明确：从现场的安全相关仪表(比如高高液位开关、高高压力变送器、火焰探测器等)采集标准的4-20mA电流信号。但在处理这个信号的过程中，它做了大量额外工作：持续不断地进行内部自检，检查自己的电路是否健康;实时监测输入回路，判断传感器是否断线、信号是否超范围。所有这些诊断信息，都会连同过程值一起，打包成“带有质量戳的可靠数据”发送给后级的安全控制器。可以说，ABB IMHSS03​ 是安全仪表系统感知危险世界的“第一道，也是最可靠的一道防线”。

ABB IMHSS03 技术规格

产品型号：IMHSS03

制造商：ABB

所属系统：高完整性硬件安全系统

安全标准与认证：

符合标准：IEC 61508. IEC 61511

安全完整性等级：SIL 2 / SIL 3 capable

认证机构：TÜV

电气输入特性：

输入信号：4-20mA (支持两线制或四线制变送器)

输入通道数：通常为多通道(如8或16路)，具体取决于版本

分辨率：16位

精度：高精度，典型值 ±0.1% of span

共模抑制：高

隔离与诊断：

通道隔离：通道间电气隔离

对地隔离：输入对地高隔离电压

诊断功能：

传感器回路断线检测

输入信号超量程/欠量程检测

模块内部硬件持续自诊断(如ADC检查、存储器校验)

可配置的高/高报警、低/低报警

安全架构：

可配置为单通道、双通道（1oo1. 1oo2. 2oo2. 2oo3等）​ 以满足不同SIL等级和可用性要求

支持冗余配置，提高系统可用性

通信与接口：

与HISS安全控制器的接口：通过专用安全背板总线通信

输出：将带诊断状态的过程值传输至安全控制器

电源：

工作电压：24 V DC (通常通过安全系统专用电源)

功耗：低功耗设计

环境条件：

工作温度：-20°C 至 +60°C 或更宽

储存温度：-40°C 至 +85°C

相对湿度：5% 至 95%，无凝露

物理特性：

安装方式：模块化，安装在HISS系统机架中

外壳：IP20 (安装于控制柜内)

主要特点和优势

ABB IMHSS03​ 的优势，全部围绕“安全”和“可靠”这两个核心词展开，其设计哲学是“故障安全”。

内置全面诊断，实现故障安全：这是安全模块与普通模块最本质的区别。IMHSS03​ 不仅仅是采集信号，它更像一个“侦探”，时刻检查自己和现场回路。其断线检测功能可以识别传感器供电回路开路，超/欠量程检测可以发现信号异常，内部自诊断持续监控模数转换器、存储器等关键部件的健康状态。一旦检测到任何故障，模块不会输出一个“可能错误”的数值，而是会立即、确定性地将诊断状态(如“硬件故障”、“通道失效”)报告给安全控制器。控制器根据预设的安全逻辑，通常会认为“危险可能发生”，从而触发安全动作(如停车)。这种“宁可信其有，不可信其无”的机制，是功能安全的基础。

高通道隔离与抗干扰能力：工业现场电磁环境复杂，一个信号通道的故障绝不能影响到其他通道。IMHSS03​ 采用了通道间电气隔离设计，每个输入通道在电气上都是独立的。这有效防止了通道间的串扰、地环路干扰以及故障的传播。同时，高等级的共模抑制比保证了即使在存在较大共模电压的恶劣现场，也能准确测量微小的差模信号(4-20mA的变化)，确保信号的“纯洁性”和准确性。

灵活的架构支持多样化安全需求：不同的安全功能(SIF)对安全性和可用性的要求不同。有的要求极高安全性，宁可误停车也不能漏动作(如紧急停车ESD);有的则希望在确保安全的前提下尽可能减少误停车。IMHSS03​ 模块支持灵活的配置，可以组合成1oo1 (单通道)、1oo2 (一取二)、2oo2 (二取二)、2oo3 (三取二)​ 等表决架构。例如，对于极高安全性的应用，可采用“1oo2”架构，两个通道同时监测一个参数，只要有一个检测到危险就动作;对于希望减少误停的应用，可采用“2oo2”，需要两个通道都确认危险才动作。这种灵活性允许工程师为每个安全回路“量身定制”最优的保护策略。

无缝集成于ABB HISS安全生态系统：作为ABB高完整性硬件安全系统的原生组件，IMHSS03​ 在工程、配置、诊断和维护方面与ABB的安全控制器、工程工具(如专用的安全系统组态软件)深度集成。工程师可以在统一的环境中完成整个安全回路的组态、参数设置和测试验证，极大地简化了安全生命周期的管理，并保证了整个系统的一致性和认证的有效性。
