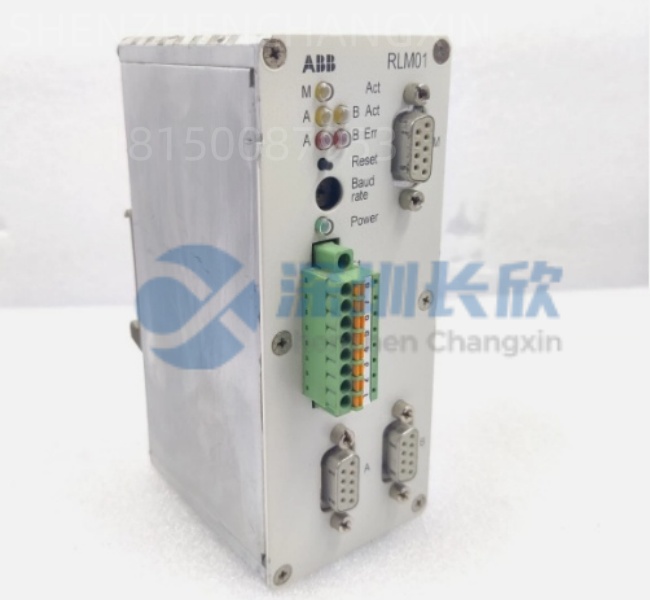

ABB RLM01 3BDZ000398R1：AC 800M 控制器冗余链路模块，实现无缝热备切换

描述

ABB RLM01 REDUNDANCY 3BDZ000398R1 技术规格

产品型号：ABB RLM01 REDUNDANCY 3BDZ000398R1

制造商：ABB Ltd.

产品类型：冗余链路模块(Redundancy Link Module, RLM)

适用平台：ABB AC 800M 系列控制器(PM860. PM861. PM864A, PM866A 等)

冗余模式：1:1 热备(Hot Standby)

通信接口：2 × ST型多模光纤端口(Tx/Rx)

光纤类型：62.5/125 µm 多模(OM1)，最大距离 500 米

数据速率：100 Mbps 全双工

同步内容：程序状态、I/O映像、内部变量、诊断缓冲区

切换时间：≤ 10 ms(符合 IEC 61508 SIL3 要求)

供电方式：通过AC 800M背板供电(无需外接电源)

工作温度：0°C 至 +60°C

认证标准：CE, UL, cUL, IEC 61010. IEC 61508 SIL3

安装要求：必须成对使用(主/从各一块)，插入指定冗余槽位

ABB RLM01 REDUNDANCY 3BDZ000398R1 产品概述

ABB RLM01 REDUNDANCY 3BDZ000398R1 不是普通通信卡，它是ABB AC 800M控制器实现“双脑协同”的神经中枢。在冗余配置中，两台AC 800M CPU(一台主用、一台备用)通过各自的 ABB RLM01 REDUNDANCY 3BDZ000398R1 模块，以100 Mbps速率持续交换心跳信号和全量运行数据。一旦主CPU宕机、断电或通信中断，备用CPU在10毫秒内无缝接管控制权——现场阀门不抖、电机不停、工艺不乱，操作员甚至察觉不到发生了切换。

这套机制之所以可靠，关键在于 ABB RLM01 REDUNDANCY 3BDZ000398R1 的硬件级同步设计。它不依赖以太网或软件协议，而是通过专用光纤链路直连，避免了网络风暴、IP冲突等风险。同时，光纤天然具备电气隔离能力，在高压变电站、炼油厂等强电磁环境中表现尤为出色。可以说，没有 ABB RLM01 REDUNDANCY 3BDZ000398R1.AC 800M就只是单点故障设备;有了它，才真正配得上“关键过程控制平台”的称号。

主要特点和优势

ABB RLM01 REDUNDANCY 3BDZ000398R1 最牛的地方，在于它把“冗余”做到了极致透明。切换过程不仅快(<10ms)，而且完全无扰动——这意味着PID回路不会突跳，顺序控制不会重置，历史数据连续记录。这对连续生产流程(如乙烯裂解、发电锅炉)至关重要，停一秒都可能损失几十万。

再看它的物理设计：双ST光纤口，支持环形或点对点拓扑;模块自带LED指示灯(PWR、OK、TX、RX、FAULT)，一眼就能判断链路健康状态;更妙的是，它和AC 800M背板深度集成，插上即用，无需额外配置IP或协议。在System 800xA工程站里，冗余状态一目了然，还能远程触发手动切换测试。

还有一点常被忽略：ABB RLM01 REDUNDANCY 3BDZ000398R1 支持“差异同步”技术——只传输变化的数据块，极大降低带宽压力，即便在满负荷项目(10万+ I/O点)下也能保持稳定。这种细节，只有ABB这种干了几十年DCS的老炮儿才想得到。

The ABB RLM01 REDUNDANCY 3BDZ000398R1 is the silent guardian of mission-critical automation systems. Engineered for the AC 800M platform, it delivers deterministic, sub-10ms failover through a dedicated fiber-optic redundancy link—ensuring zero process disruption during controller switchover. Unlike software-based solutions, its hardware-synchronized architecture eliminates network dependencies and guarantees data integrity under all conditions. With dual ST multimode ports, robust diagnostics, and seamless integration into System 800xA, this module is the backbone of high-availability control in power plants, refineries, and chemical facilities worldwide. When uptime isn’t optional, the ABB RLM01 REDUNDANCY 3BDZ000398R1 is non-negotiable.

应用领域

ABB RLM01 REDUNDANCY 3BDZ000398R1 主打高可用性场景。在大型燃煤电厂，它保障锅炉FSSS(炉膛安全监控系统)和汽机ETS(紧急跳闸系统)永不宕机;在千万吨级炼油厂，它让常减压、催化裂化等核心装置7×24小时连续运行;甚至在城市轨道交通信号系统中，也有它默默守护的身影。

某LNG接收站曾因单CPU控制器故障导致全站ESD误触发，损失超千万。后来全线加装 ABB RLM01 REDUNDANCY 3BDZ000398R1.三年内经历三次真实CPU故障，均实现无感切换，再未发生非计划停产。客户评价：“这钱花得值，买的是夜里能睡着觉的踏实。”

选型指南 / 购买建议

买 ABB RLM01 REDUNDANCY 3BDZ000398R1.记住三条铁律：第一，必须成对采购——主从各一块，少一个都不行;第二，确认你的AC 800M CPU型号是否支持冗余(PM860/861需特定固件，PM864A/866A原生支持);第三，检查机架是否有专用RLM槽位(通常标为“R”或“RED”)。别信那些“兼容替代品”，非原厂模块无法通过Control Builder M的冗余验证，SIL认证直接泡汤!

常见问题解答 (FAQ)

Q：RLM01 能用普通网线代替光纤吗？

A：绝对不行!ABB RLM01 REDUNDANCY 3BDZ000398R1 只认ST多模光纤，电气隔离和抗干扰全靠它。用网线?等着被EMC干扰搞死吧!

Q：主备CPU版本不一致，能用RLM01同步吗？

A：不能!AC 800M固件版本、Control Builder M项目版本、甚至RLM01自身硬件修订号(如R1 vs R2)都必须完全一致，否则拒绝同步。

Q：RLM链路断了会怎样？

A：系统会报“Redundancy Link Fault”，但主CPU继续运行。此时若主CPU故障，备用机无法接管——等于退化为单机模式。务必定期检查光纤接头清洁度!

客户案例分享 / 成功应用解析

华北某660MW超临界机组改造中，原DCS采用单CPU架构，年均非停2次。升级时加装 ABB RLM01 REDUNDANCY 3BDZ000398R1 构建双机热备。投运半年后，主CPU因电源模块老化突然掉电，备用机在8ms内接管全部控制回路，汽包水位波动小于±5mm，机组负荷无任何波动。值长在日志中写道：“就像换了个灯泡，没人知道底下换了颗‘心脏’。”

相关产品

ABB PM864A：主流AC 800M冗余CPU，原生支持RLM01

ABB PM866A：增强型CPU，更大内存，同样需配RLM01实现冗余

ABB TB840：RLM01专用终端基座，用于扩展安装

ABB 3BDZ000399R1：RLM01的升级版(如支持更长光纤距离)

ABB Control Builder M：官方工程软件，用于配置冗余逻辑

ABB CI854：PROFIBUS通信模块，常与RLM01同机架使用

ABB SC690：以太网通信卡，负责与HMI/OPC通信，与RLM01分工明确

ABB 3BSE005927R1：SC690模块型号，常与RLM01共存于同一系统

安装与维护

安装前准备: 安装 ABB RLM01 REDUNDANCY 3BDZ000398R1 前，务必使用专业光纤测试仪(如OTDR)验证链路衰耗<3dB，并清洁ST接头端面。两台CPU的RLM槽位必须对齐，光纤交叉连接(主Tx→从Rx，主Rx←从Tx)。首次上电前，在Control Builder M中确认“Redundancy Enabled”已勾选。

维护建议: 每季度检查 ABB RLM01 REDUNDANCY 3BDZ000398R1 面板LED状态：绿灯常亮=正常，红灯闪烁=链路故障。若系统报“Sync Loss”，先查光纤弯折或接头污染，再查背板供电。切勿带电插拔模块——虽支持热插拔，但冗余状态下操作可能导致短暂失步。
