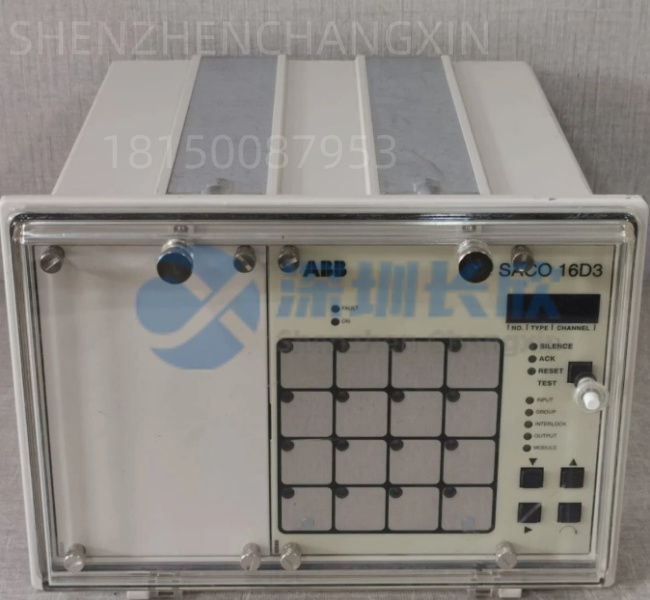

ABB SACO 16D3-AA-RS 811 163-AA：AC 800M 控制器专用 I/O 扩展通信模块

描述

ABB SACO 16D3-AA-RS 811 163-AA 技术规格

产品型号：ABB SACO 16D3-AA-RS 811 163-AA

制造商：ABB Ltd.

产品类型：PROFIBUS DP 通信接口模块(用于 AC 800M 控制器)

适用平台：ABB AC 800M(PM860. PM864A, PM866A, PM891 等)

通信标准：PROFIBUS DP(符合 IEC 61158 / EN 50170)

接口数量：2 个独立 RS-485 接口(电气隔离)

最大波特率：12 Mbps

支持从站数量：最多 126 个 DP 从站(每网络)

诊断功能：前面板 LED(RUN, ERR, COM1. COM2)

安装方式：插接于 AC 800M 本地 I/O 背板(Slot 2–7)

功耗：约 2.5 W(由背板 +5V 供电)

认证：CE, UL, cUL, IEC 61000-6-2/4(工业电磁兼容)

固件更新：通过 Control Builder M 软件在线升级

ABB SACO 16D3-AA-RS 811 163-AA 产品概述

ABB SACO 16D3-AA-RS 811 163-AA 是 ABB System 800xA 架构中连接“大脑”与“手脚”的神经中枢。它不是普通通信卡，而是 AC 800M 控制器接入 PROFIBUS 现场总线(Fieldbus)的官方通道。当你需要把几百米外的阀门定位器、变送器或电机保护器纳入 DCS 监控时，这玩意儿就是最经济可靠的解决方案。

别看它名字长、编号杂，ABB SACO 16D3-AA-RS 811 163-AA 在工程界可是“老熟人”。它支持主站冗余(配合双 CPU 和双总线)，即使一条 PROFIBUS 线缆被挖断，系统也能秒级切换到备用链路，确保生产不中断。而且它和 ABB 自家的 S800 I/O 站天生一对，组态时直接拖拽，无需写一行 GSD 文件——这就是 ABB 生态的威力。

更妙的是，即便你用的是西门子、施耐德或其他品牌的 PROFIBUS 从站，只要提供标准 GSD 文件，ABB SACO 16D3-AA-RS 811 163-AA 一样能“收编”，真正做到了开放又可靠。

主要特点和优势

ABB SACO 16D3-AA-RS 811 163-AA 最牛的地方在于“稳如老狗”。它的 RS-485 收发器用的是工业级芯片，带 ±15 kV ESD(静电放电, Electrostatic Discharge)保护和 2500 Vrms 电气隔离，哪怕现场有大电机启停、变频器干扰，通信照样不丢包。两个接口还能配置成冗余模式——主备自动切换，MTTR(平均修复时间, Mean Time To Repair)趋近于零。

在工程实施上，它极大简化了布线。一根 PROFIBUS 电缆串起几十台设备，省下成吨的控制电缆和端子排。对于扩建项目，不用拉新光纤、不用加交换机，直接从 ABB SACO 16D3-AA-RS 811 163-AA 引出总线，三天搞定一个新装置区。

诊断也够贴心：前面板四颗 LED 实时显示运行状态。COM1/COM2 闪烁表示通信正常，ERR 常亮说明 GSD 不匹配或地址冲突——不用连电脑，一眼看出问题在哪。再加上支持 Control Builder M(ABB 官方工程软件)在线监控报文，调试效率翻倍。

The ABB SACO 16D3-AA-RS 811 163-AA is a cornerstone of robust field-level integration in ABB’s AC 800M ecosystem. Engineered for mission-critical industrial environments, it delivers deterministic PROFIBUS DP communication with full redundancy support and industrial-grade isolation. Its dual RS-485 ports enable flexible topologies—from simple daisy chains to fault-tolerant rings—while integrated diagnostics minimize troubleshooting time. Compatible with both ABB S800 I/O and third-party DP devices, this module bridges legacy and modern systems without compromise. For engineers seeking reliability, simplicity, and seamless scalability in distributed control, the ABB SACO 16D3-AA-RS remains an unmatched solution.

应用领域

ABB SACO 16D3-AA-RS 811 163-AA 广泛应用于需要长距离、多点采集的场景。在火电厂，它连接锅炉区的温度变送器、给水调节阀;在化工厂，它把防爆区的液位开关和 pH 计纳入 DCS;甚至在地铁隧道通风系统中，它负责采集数百米外风机的运行状态。

某大型炼油厂催化裂化装置改造时，原有硬接线成本过高，他们采用 ABB SACO 16D3-AA-RS 811 163-AA 构建 PROFIBUS 网络，将 86 台智能仪表接入 AC 800M 控制器，节省电缆费用超 60 万元，且投运后三年零通信故障。这就是“小模块，大作用”的真实写照。

选型指南 / 购买建议

买 ABB SACO 16D3-AA-RS 811 163-AA，务必确认三点：第一，你的 AC 800M CPU 型号是否支持(PM86x/PM89x 均可，但老款 PM85x 不行);第二，是否需要冗余?若需要，必须配两块模块+双总线电缆;第三，检查固件版本——旧版可能不支持高波特率(>1.5 Mbps)。另外，注意“811 163-AA”是订货号后缀，代表具体硬件修订版，替换时必须一致，否则可能无法识别!

常见问题解答 (FAQ)

Q：SACO 16D3-AA-RS 能接 Modbus RTU 设备吗？

A：不能!它是纯 PROFIBUS DP 主站，Modbus RTU 需用 ABB AC 800M 的 CM802 模块或第三方协议网关。

Q：模块插上后 ERR 灯常亮，怎么办？

A：大概率是 GSD 文件未加载或从站地址冲突。打开 Control Builder M，检查硬件配置中是否导入正确 GSD，并确保每个 DP 从站地址唯一。

Q：支持光纤 PROFIBUS 吗？

A：模块本身是电口，但可通过 ABB TB820 光电转换器或第三方 OLM(Optical Link Module)转成光纤，轻松延伸至 20 km。

客户案例分享 / 成功应用解析

东北某热电厂脱硫系统升级，需将新增的 40 台 pH 计、密度计接入原有 AC 800M DCS。若用硬接线，工期至少两周。他们选用 ABB SACO 16D3-AA-RS 811 163-AA，三天完成总线敷设与组态。投运当天遭遇雷暴，周边多个系统瘫痪，唯独 PROFIBUS 网络因 ABB SACO 16D3-AA-RS 811 163-AA 的强抗扰能力毫发无损。工程师笑称：“这模块，比避雷针还管用!”

相关产品

ABB CI854：PROFIBUS DP/PA 通信模块，支持 PA 仪表直接接入

ABB CM802：RS-485/RS-232 通用串口模块，支持 Modbus RTU

ABB TB820：PROFIBUS 光电转换终端基座，用于光纤延伸

ABB S800 I/O 系列：如 DI810、AI810.原生支持 PROFIBUS DP

ABB PM864A：主流 AC 800M CPU，常与 SACO 模块搭配使用

ABB Control Builder M：官方工程软件，用于 SACO 模块组态

ABB 3BSE005927R1：SC690 以太网通信模块，用于高速网络替代

Siemens IM 153-2：常见 PROFIBUS DP 从站接口模块，可被 SACO 主站管理

安装与维护

安装前准备: 安装 ABB SACO 16D3-AA-RS 811 163-AA 前，务必在 Control Builder M 中完成硬件组态并下载 GSD 文件。PROFIBUS 电缆必须使用专用屏蔽双绞线(如 Belden 3076R)，终端电阻在首尾站启用，中间站关闭。模块插入 AC 800M 背板后需断电再上电，方可被识别。

维护建议: 日常巡检重点观察 ERR 和 COM 指示灯。若通信间歇中断，先查电缆屏蔽层接地是否良好，再用示波器测信号波形。ABB SACO 16D3-AA-RS 811 163-AA 无风扇、无电池，基本免维护，但建议每两年做一次总线健康度测试(可用 PROFIBUS Tester)。固件升级务必通过 Control Builder M 执行，严禁断电!

产品保障

我们提供的 ABB SACO 16D3-AA-RS 811 163-AA 均为 ABB 原厂全新正品，附带完整出厂测试报告与合规标签，确保与 AC 800M 系统 100% 兼容。深圳长欣 [http://www.cnplcdcs.com

]

承诺：提供从选型确认、GSD 配置到现场调试的全流程技术支持，并终身免费解答 PROFIBUS 组网疑难，让您扩产无忧、运维省心!

Shenzhen Changxin Automation combines deep expertise in ABB control systems with global sourcing capabilities to deliver mission-critical components like the ABB SACO 16D3-AA-RS 811 163-AA with unmatched reliability. Our team doesn’t just ship hardware—we ensure seamless integration into your existing architecture through precise configuration validation and proactive technical guidance. With decades of experience in power, oil & gas, and heavy industry, we understand that every minute of downtime costs thousands. That’s why we guarantee authenticity, compatibility, and rapid support for every module we supply. Partner with us, and turn your field-level integration challenges into operational strengths.
