描述

UNITROL 1010 产品概述

兄弟，想让一台同步发电机乖乖听话，稳定发出合格的交流电，关键在哪?关键在控制它的“磁场”，也就是励磁。你可以把发电机想象成一个巨大的电磁铁，转子是磁铁，定子线圈切割磁力线发电。这个磁铁的“磁力”强弱(励磁电流大小)，直接决定了发电机能发多高的电压。ABB UNITROL 1010​ 干的就是这个“调磁”的精细活——它是一套完整的数字式自动励磁调节系统，专门伺候中小型的同步发电机。

这活儿听起来简单，做起来可是刀尖上跳舞。负载一变，电压就跟著晃;电网一波动，频率就飘。UNITROL 1010​ 的调节器(就是它的大脑)7×24小时睁大“眼睛”，通过电压互感器死死盯住发电机的输出电压。一旦发现电压偏离了设定值，它里头的“数字神经”立刻高速运转，一套经过千锤百炼的PID控制算法马上算出：该把转子的励磁电流增大还是减小，调整多少。这个“指令”立马发送给它的“铁拳头”——配套的可控硅整流柜。整流柜里的可控硅在精确的脉冲指挥下导通，把交流电变成可控的直流电，灌进发电机的转子线圈，增强或减弱磁场，瞬间把电压“拽”回正轨。整个调节过程在几十毫秒内完成，稳、准、快。在无数个小水电站、工业自备电厂、热电联产项目里，UNITROL 1010​ 的价值，在于它用一个高度集成化、标准化、且久经考验的解决方案，取代了以前那些由分立元件搭起来、调试维护都头疼的老式模拟励磁装置。它让发电机并网运行变得简单、可靠，不仅能维持电压稳定，其内置的电力系统稳定器​ 还能在电网发生小扰动时，主动提供“阻尼”，防止发电机和电网之间发生低频振荡，这可是提升整个局部电网稳定性的高级功能。说它是发电机的“智能稳压心脏”，一点不为过。

UNITROL 1010 技术规格

产品型号：UNITROL 1010

制造商：ABB

完整系统订货号：3BHE035301R1002

产品类型：数字式自动励磁调节系统

系统组成：数字调节器 + 可控硅整流功率单元

调节器核心：高性能数字信号处理器

控制功能：

自动电压调节：主控模式，高精度PID控制

手动励磁电流调节：备用模式

无功功率/功率因数控制：可选运行模式

电力系统稳定器：内置，用于抑制低频振荡

V/Hz限制与保护：防止发电机和变压器过磁通

电压调节范围：典型 70-110% 额定电压

电压调节精度：稳态精度优于 ±0.5%

响应时间：阶跃响应，达到95%新稳态值时间 < 0.1秒

测量输入：

发电机电压 (通过PT)

发电机电流 (通过CT)

励磁电压/电流

输出控制：触发脉冲，控制配套可控硅整流桥

保护功能：过励/欠励限制、定子电流限制、转子温度保护、失磁保护等

通信接口：标配 RS485/RS232.支持 Modbus RTU 等协议;可选以太网

电源：交直流冗余供电，如 110/220V AC/DC

工作环境温度：0 °C 至 +50 °C

安装：调节器为屏柜安装，功率单元为柜式

认证：符合相关国际标准，如 IEC, IEEE, GB

主要特点和优势

这 ABB UNITROL 1010​ 励磁系统，优势就体现在“稳、快、智、省”四个字上，是中小型发电机励磁的“黄金标准”。

卓越的稳态与动态性能：它的核心功夫就是“稳”。得益于数字调节和高性能算法，稳态电压精度轻松优于0.5%，这意味着电能质量有保障。动态响应更是快得吓人，负载突变时，电压瞬间跌落，它能在零点几秒内就把电压拉回来，避免对厂用电和邻近负载造成冲击。这种快速响应能力，是评估励磁系统好坏的金标准。

内置电力系统稳定器，增强电网“韧性”：这可是它的“杀手锏”功能。PSS能检测发电机转子转速或功率的微小振荡，并产生一个反向的附加励磁信号，主动“阻尼”掉这种振荡，防止其扩散引发全网问题。对于接入弱电网或有多台机组的电站，这个功能至关重要，它能显著提升小电网的运行稳定性。

高集成度与可靠性，维护简单：把调节、控制、保护、限制功能全部集成在一块强大的控制器板上，替代了老式装置里一大堆的卡件和连线。元器件数量少了，故障点自然就少，平均无故障时间大大延长。自诊断功能齐全，有啥问题，前面板液晶屏上代码、信息写得明明白白，维护人员排查故障又快又准。

灵活的通信与友好的人机界面：标配通信接口，轻松对接电站的计算机监控系统，实现远程监视、参数修改、数据记录。前面板的大液晶屏和按键，就地操作和查看信息也非常方便。这种“远方/就地”都能轻松掌控的设计，非常符合现代电站的运行习惯。

Core Technical Advantages:

The ABB UNITROL 1010​ is a compact, high-performance excitation system designed for reliability and ease of use in small to medium-sized synchronous generators. Its core strength lies in delivering excellent static and dynamic voltage regulation, ensuring high power quality and fast recovery from load changes. A key feature is the integrated Power System Stabilizer, which actively damps electromechanical oscillations, enhancing the stability of the connected power grid. The system leverages a fully digital design with a powerful processor, integrating control, protection, and limiting functions into a single, reliable unit, which simplifies maintenance and reduces failure points. With standard communication interfaces and a user-friendly local display, it offers flexible integration into plant control systems. The UNITROL 1010​ provides a robust, intelligent, and cost-effective solution for maintaining generator voltage stability and contributing to overall network performance.

应用领域

这 UNITROL 1010​ 的应用，就是围着中小型同步发电机转，覆盖多种发电场景。

中小型水电站：这是它的传统优势领域，尤其适合单机容量从几百千瓦到数十兆瓦的水轮发电机组。

工业自备电厂：在钢铁、化工、造纸、矿业等企业，为驱动工艺流程的汽轮发电机或燃气轮发电机提供励磁。

热电联产与分布式能源：为楼宇、园区内的燃气内燃机或微型燃气轮机发电机组配套。

柴油发电机组升级：用于改造老式模拟励磁的柴油发电机组，提升其并网和带载性能。

船舶电站：用于船用同步发电机的励磁控制。

相关产品

ABB UNITROL 1020. 5000 等系列：功能更强大、用于更大容量发电机或要求更高场合的励磁系统。

配套可控硅整流柜：如您型号中的 UNS0121A-Z,V1.是提供励磁直流功率的执行单元。

ABB 励磁系统灭磁与过电压保护装置：如非线性电阻灭磁柜，是保护转子的关键配套。

ABB 电压/电流互感器：为调节器提供准确的测量信号。

电站自动化系统：如ABB的Symphony DCS，UNITROL 1010 可作为其智能子系统。

操作员站或触摸屏：用于高级的人机交互和画面组态。

通用电气 (GE) 的EX励磁系统：是市场上的主要竞品之一。

西门子 (Siemens) 的THYRIPART系列：另一大竞争对手的励磁系统。

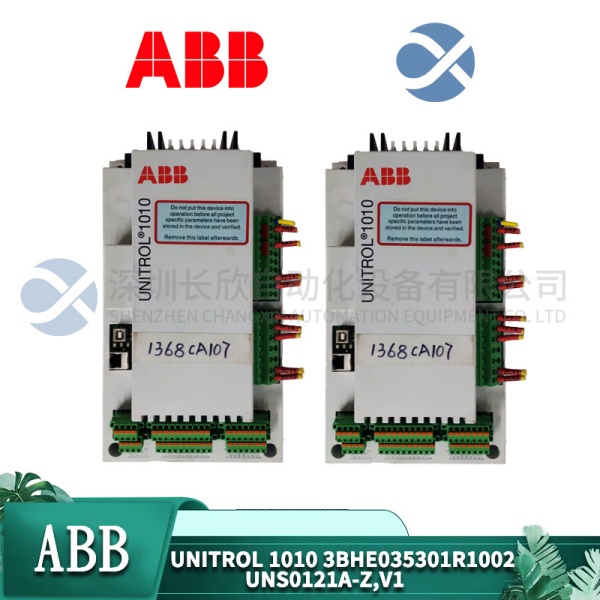

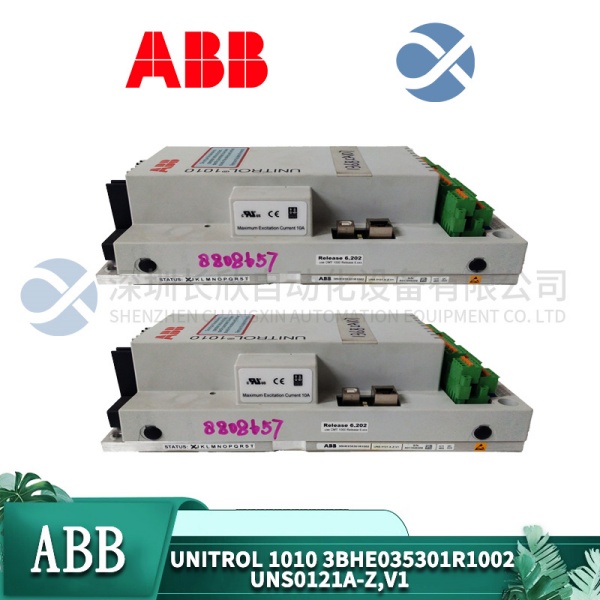

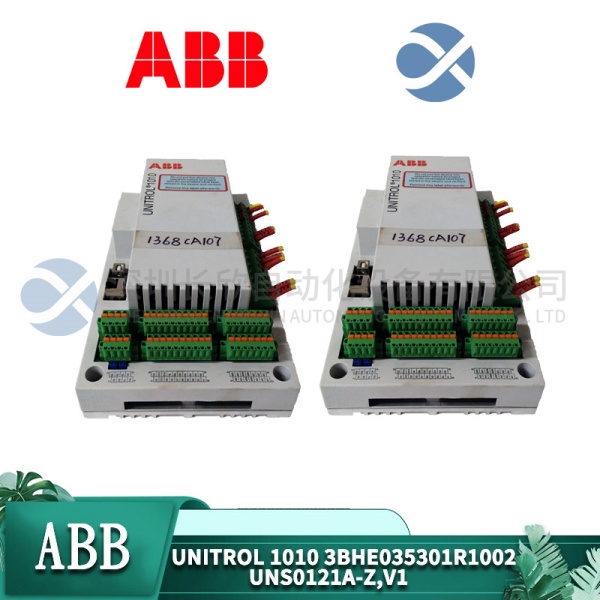

ABB UNITROL 1010 3BHE035301R1002 UNS0121A-Z,V1
