描述

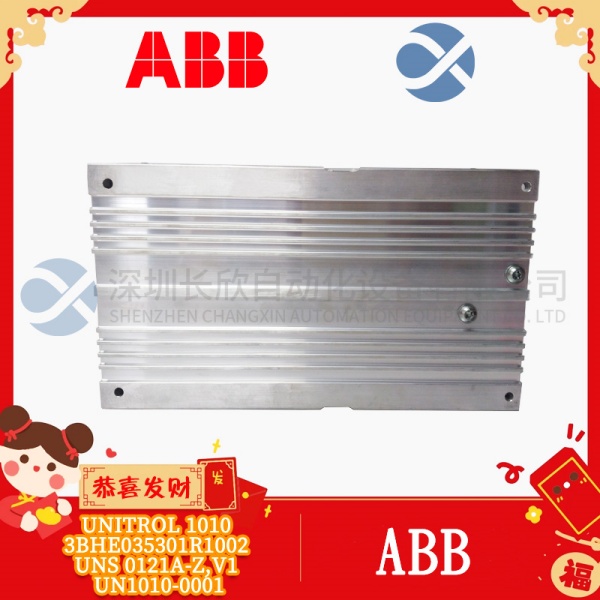

UNITROL 1010 产品概述

兄弟，想让一台几百或几千千瓦的同步发电机乖乖听话，发出稳定、干净、电压纹丝不动的电，靠啥?就靠它脑子里的那个“智能稳压芯片”——自动电压调节器。在ABB励磁的江湖里，UNITROL 1010​ 就是专为中小型机组打造的、久经沙场的“金牌AVR。你可以把它看作是挂在发电机脖子上的“全天候智能监护仪+强心剂注射泵”。

它的工作原理，其实是个精密的“感知-决策-执行”闭环。眼睛(电压互感器PT)时刻盯着发电机的输出电压，每秒上千次地把这个模拟信号告诉 UNITROL 1010​ 内部的“数字大脑”。大脑立刻将实际电压和运行人员设定的目标电压(比如400V)做个减法，算出“电压误差”。然后，它就开始调用毕生所学——一套优化到极致的数字PID控制算法，再结合当前的发电机电流、频率、甚至功率因数，综合计算出：此刻应该给发电机的转子线圈增加(或减少)多少励磁电流，才能最快速、最平稳地把电压误差纠正到零。这个“药方”(控制信号)随即被发送给它的“机械臂”——可控硅整流桥(就是你清单里那个UNS 0121A-Z,V1)，去精确执行。在中小水电、厂矿自备电站、船舶电力系统中，ABB UNITROL 1010​ 的价值，远不止“稳住电压”这么简单。它内置的电力系统稳定器​ 是个“隐形守护神”，能主动探测和抑制发电机与电网之间那种慢悠悠的功率摇摆，防止小振荡演变成大问题。它的多种控制模式(恒压、恒无功、恒功率因数)让电站运行方式非常灵活。更重要的是，它那种快速强励能力——当电网突然短路导致电压暴跌时，它能命令整流桥在几十毫秒内把励磁电压顶到最高，像一只有力的大手一样，死死撑住电网电压，为保护动作争取时间，防止系统崩溃。没有它，发电机就是一匹难以驯服的野马;有了它，发电机才变成了电网中一个可靠、智能的“好公民”。

UNITROL 1010 技术规格

产品型号：UNITROL 1010

制造商：ABB

完整订货号：3BHE035301R1002

产品类型：数字式自动电压调节器

适用发电机：中小型同步发电机(通常功率范围从数百kVA至数十MVA)

控制功能：

自动电压调节：主控制模式，高精度PID调节。

无功功率/功率因数控制：可选运行模式。

电力系统稳定器：集成PSS功能，用于阻尼低频振荡。

V/Hz（伏/赫）限制器：保护发电机和变压器免于过磁通。

输入信号：

发电机电压：通过PT输入，典型值 100V 或 110V。

发电机电流：通过CT输入，用于无功计算、PSS和保护。

频率信号。

同步信号(用于并网)。

外部模拟量/数字量控制指令。

输出信号：模拟量输出(用于驱动可控硅整流桥的触发脉冲)，及状态/报警信号。

控制性能：

电压调节精度：通常优于 ±0.5% 额定电压。

励磁系统响应时间：快速，建立时间短。

强励顶值电压：高，通常可达额定励磁电压的1.6-2.0倍。

保护与限制功能：

过励磁电流限制。

欠励磁限制。

定子电流限制。

转子温度监测。

通信接口：

标配：RS232/RS485.支持Modbus RTU等协议。

可选：Profibus DP, Ethernet 等，用于连接电厂监控系统。

电源：宽范围交直流电源，如 85-265 V AC/DC 或 24-48 V DC。

安装方式：标准盘装(开孔尺寸固定)或柜内导轨安装。

工作环境温度：0 °C 至 +60 °C。

认证：符合相关电力行业标准。

主要特点和优势

这 ABB UNITROL 1010​ 自动电压调节器，优势体现在“稳、准、快、智”四个字上，是中小机组励磁的不二之选。

卓越的电压控制品质：其核心价值是提供如磐石般稳定的电压。得益于高性能处理器和先进控制算法，稳态电压偏差极小，波形畸变率低。这对于直接带精密负载的孤立电网，或者对电能质量有要求的并网点，至关重要。其调节过程平滑，无超调，避免了电压波动对负载的冲击。

毫秒级的动态响应与强励能力：当负载大幅阶跃变化或电网发生扰动时，UNITROL 1010​ 的快速响应能力是保障系统暂态稳定的关键。其强大的强励功能，能在电网电压跌落的瞬间，以最高速度提升励磁，强力支撑电压恢复。这种“该出手时就出手”的能力，是评估一个AVR好坏的金标准。

内置智能稳定功能：集成的PSS​ 是它的“黑科技”。它能检测到转子转速或功率的微小低频振荡，并产生一个反向的附加励磁信号，像“阻尼器”一样主动吸收振荡能量，防止其扩散。这对于小电网或弱联系电网的稳定运行，价值巨大。

高度的可靠性与丰富的保护：作为工业级产品，其硬件设计可靠，平均无故障时间长。集成的过励、欠励、V/Hz等多重保护限制功能，为发电机和励磁系统本身提供了全面的“金钟罩”，防止误操作或故障导致设备损坏。

灵活的通信与友好的人机界面：支持多种主流通信协议，可轻松接入电站计算机监控系统，实现“四遥”功能。前面板通常配有清晰的显示屏和按键，方便就地查看参数、修改定值、进行测试，维护非常方便。

Core Technical Advantages:

The ABB UNITROL 1010​ automatic voltage regulator delivers premium-grade excitation control for small to medium-sized synchronous generators. Its foremost strength is providing exceptional voltage regulation accuracy and stability under all operating conditions. The controller features a high-performance digital core with advanced algorithms, enabling rapid, dynamic response to load changes and network disturbances, including powerful field forcing during faults. A key differentiator is the integrated Power System Stabilizer, which actively damps electromechanical oscillations to enhance grid stability. The unit incorporates comprehensive protective limits (over/under excitation, V/Hz) for generator safety. Designed for reliability and ease of integration, it offers flexible communication options and a user-friendly local interface. The UNITROL 1010​ embodies the intelligence, robustness, and performance required to maximize the reliability, efficiency, and grid support capabilities of generator assets.

应用领域

这 UNITROL 1010​ 的应用，精准锁定在各类中小型同步发电机的励磁控制。

中小型水电站：用于控制混流式、轴流式、冲击式水轮发电机的励磁，是水电站自动化系统的核心。

柴油/燃气发电机组：用于陆用或船用柴油机、燃气轮机驱动的同步发电机，作为孤立电源或并网运行。

工业自备电厂：在造纸、化工、矿山等企业，用于驱动工艺流程中的同步电机或作为保安电源。

抽水蓄能电站的发电电动机：在中小型抽蓄机组中应用。

新能源场站的同步调相机：在需要提供动态无功支撑的场合，用于控制调相机的励磁。

相关产品

ABB 可控硅整流桥：如 UNS 0121A-Z​ 系列，是 UNITROL 1010​ 的功率执行单元，将控制信号转换为直流励磁电流。

ABB 励磁变压器：为静止励磁系统提供交流电源。

ABB 灭磁与过电压保护装置：如灭磁开关、非线性电阻，用于安全切断励磁和吸收过电压。

ABB 本地操作面板：用于就地进行参数设置和操作。

电压/电流互感器：为AVR提供精确的测量信号。

电站监控系统：通过通信与 UNITROL 1010​ 交换数据。

通用电气 (GE) EX系列​ 励磁控制器：是市场上的主要竞争对手。

西门子 (Siemens) 励磁控制系统：另一大竞争对手的产品。
