关键技术规格 | Key Technical Specifications
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | 800F-X10 (Allen-Bradley 部件号) |
| 触点配置 | 1 常开 (1 Form A， 1NO) |
| 触点材料 | 银合金， 通常具有镀层以增强寿命 |
| 电气额定值 | 通常为：5 A @ 250 VAC， 5 A @ 30 VDC (电阻性负载) |
| 机械寿命 | 通常 ≥ 1 x 10^6 次操作 |
| 电气寿命 | 取决于负载 (例如， 在额定电阻性负载下通常 ≥ 0.1 x 10^6 次) |
| 绝缘电压 | 通常 250 VAC (触点与外壳之间) |
| 外壳材质 | 塑料 (具体为聚酰胺/尼龙 PA， 具有阻燃等级) |
| 安装孔径 | 22.5 mm (适用于标准22.5mm开孔的800F系列主器件面板) |
| 操作类型 | 机械联动， 其触点状态由所连接的主器件（按钮/开关）的按压/旋转动作驱动 |
| 连接方式 | 螺钉端子 (通常为可插拔的快速接线端子) |
| 防护等级 | 通常为 IP40 (用于控制柜内面板安装， 不防水防尘) |
| 安全标准 | 符合 UL， CSA， CE 等标准 (具体标准号以产品标签为准) |
| 颜色 | 通常为黑色或灰色 |
应用与安装关键点：
- 配对使用：必须确认您的主器件（如按钮、选择开关）是800F系列且支持22.5mm孔径的附件安装，并且有可供安装接触块的接口。
- 触点容量：请注意其触点容量是针对电阻性负载。驱动感性负载（如继电器、接触器线圈）时，必须降额使用或增加保护电路（如RC吸收回路），以延长触点寿命。
- 叠加使用：800F系列的接触块通常可以相互叠加（一个主器件上可安装多个接触块），以实现多组触点控制，但需确认物理叠加后的总高度是否满足面板厚度要求。
产品深度介绍 | Product Introduction

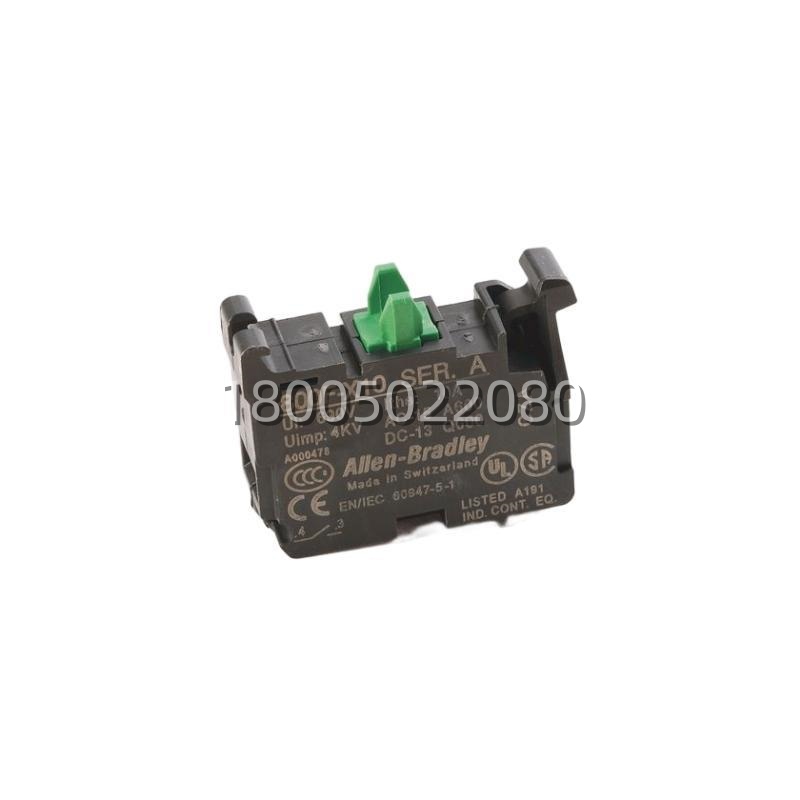

Allen-Bradley 800F-X10 是罗克韦尔自动化800F系列人机接口（HMI）产品线中的一个标准附件。它是一个单刀单掷（SPST）常开触点的接触块，核心用途是为800F系列的22.5mm按钮、指示灯或选择开关增加一组独立的辅助控制触点。例如，当您按下一个常开按钮时，不仅按钮本身的触点动作，这个800F-X10接触块的触点也会同步闭合，从而可以在同一操作下控制另一路独立的信号或负载。
这款产品的设计价值在于系统构建的灵活性和模块化。它允许工程师在面板布局不变的情况下，通过简单地增加或更换不同触点配置（如常闭、转换触点）的接触块，来灵活修改或扩展控制柜门的控制逻辑，而无需重新布线或更换整个操作元件。其塑料外壳轻便且满足工业环境的基本防护要求。需要注意的是，它的触点额定电流有限，通常用于控制信号回路、小功率继电器或PLC输入，不适用于直接驱动大功率电机等负载。在选型时，除了确认触点配置，还需核实其与您现有的800F主器件的具体型号是否物理兼容。
