BACHMANN SFS236C：模块化PLC系统的数字量输出模块，驱动工业负载的可靠“执行官”

描述

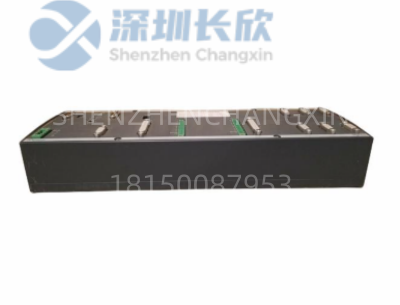

BACHMANN SFS236C 产品概述

在BACHMANN M1这套模块化控制系统中，CPU负责运算和决策，而像 SFS236C 这样的输出模块，则是将决策转化为物理动作的“肌肉”。作为一款16点继电器输出模块，它充当了弱电控制信号与强电负载设备之间的安全桥梁和功率接口。

它的工作原理直观而经典：M1控制器的内部逻辑产生一个24VDC的低压信号，送至 SFS236C 模块。模块内部的微型继电器线圈得电，驱动其机械触点闭合，从而接通外部负载(如电机启动器、加热器、报警灯)的供电回路。继电器触点的核心优势在于完全的电气隔离——控制侧(线圈)和负载侧(触点)在电路上是完全分开的，这有效防止了负载回路中的电压浪涌、噪声干扰窜入敏感的电子控制电路。同时，继电器触点可以开关交流或直流负载，电压和电流范围较宽，为驱动不同类型的执行器提供了极大的灵活性。对于需要控制多个中小功率交流或直流负载，且强调安全隔离的应用，BACHMANN SFS236C 是一个经久耐用的可靠选择。

主要特点和优势

这玩意儿的好处，咱得从“安全隔离”、“负载适应”、“状态可视”和“系统集成”四个角度来唠。

首先，可靠的电气隔离与负载适应性。继电器触点输出的本质提供了完美的电气隔离。控制侧的电子电路与现场侧的负载电源完全分离，这意味着负载回路中的瞬间高压、反电动势(如关断感性负载时产生)不会损坏PLC的背板。同时，一个模块就能直接驱动交流（如230VAC）和直流（如24VDC）两种负载，无需为不同类型的负载准备不同的模块，简化了设计和备件库存。

其次，灵活的触点容量与分组设计。每路触点最大可切换 2A@250VAC 或 2A@30VDC 的负载，足以驱动常见的接触器线圈、中小型电磁阀和指示灯。输出点通常以4点为一组，每组有一个公共端。这种分组方式在接线时提供了灵活性，例如，同一组的4个负载可以共用同一个电源相线(L)，简化了配电。

再者，清晰的状态指示与维护便利。每个输出点都配备了一个绿色LED指示灯。当PLC程序使该点输出为“ON”时，对应的LED点亮，明确指示内部继电器已吸合。这为现场调试和故障排查提供了最直接的视觉依据。如果负载不动作，但LED亮，问题很可能出在负载回路(如保险丝熔断、负载损坏);如果LED不亮，则问题可能出在程序逻辑或模块内部。

最后，与BACHMANN M1系统的无缝兼容。SFS236C 专为 BACHMANN M1 机架设计，其机械结构、电气接口和通信协议完全匹配。用户可以轻松地将其插入M1底板的任意I/O插槽(通常有特定槽位规则)，并通过BACHMANN的工程软件(如Solution Center)进行配置和地址映射，快速集成到控制程序中。

The BACHMANN SFS236C is a 16-point relay output module within the M1 modular control system portfolio. It serves as a robust and versatile interface, translating low-voltage control signals from the M1 CPU into physical switching actions for a wide range of field actuators .

Its primary advantage lies in the inherent electrical isolation provided by the electromechanical relay contacts. This isolation protects the sensitive electronics of the PLC backplane from voltage spikes and electrical noise generated in the load circuit, such as when switching inductive loads like contactor coils or solenoid valves. Each relay channel can switch both AC and DC loads within its rated capacity (e.g., up to 2A), offering significant flexibility in driving diverse devices like motors, heaters, and indicators from a single module type. With clear per-point LED status indication and straightforward integration into the M1 rack, the SFS236C delivers a dependable and practical solution for discrete output control in various industrial automation applications.

应用领域

BACHMANN SFS236C 适用于需要驱动多个中小功率开关量负载，且对电气隔离有要求的各类自动化场景，尤其在BACHMANM擅长的领域。

风电控制系统是BACHMANN的传统优势领域。在变桨控制系统或风机辅助控制柜中，SFS236C 可用于控制变桨电机刹车、散热风扇、加热器、油泵以及各类状态指示灯和报警器，其继电器输出的隔离特性非常适合风电塔筒内复杂的电气环境。

物料输送与包装机械中，它可以驱动输送带电机接触器、分拣装置的气动电磁阀、包装机的热封器以及报警灯和蜂鸣器。分组公共端的设计便于对同一电源类型的负载进行分类控制。

工业生产线与装配站同样常见其身影。用于控制装配机械手的夹紧气缸阀、测试工位的执行机构、流水线的挡停器以及设备就绪/故障指示灯。

此外，在楼宇自动化(控制照明回路、风机启停)、基础设施监控(控制水泵、阀门)以及OEM机械设备中，只要主控系统采用 BACHMANN M1.且需要可靠的继电器输出接口，SFS236C 就是一个标准且可靠的选择。

选型指南 / 购买建议

老铁，选继电器输出模块，不能只看点数，负载特性是关键。

第一，确认负载类型与参数。这是最重要的步骤。列出所有需要控制的负载：是交流负载(如220VAC接触器)还是直流负载(如24VDC电磁阀)?每个负载的额定工作电压和电流是多少?特别是启动电流(如电机、灯管)或浪涌电流(如容性负载)。SFS236C 的触点容量(如2A)是电阻性负载下的值，对于感性负载（如线圈）和容性负载，必须大幅降额使用，并强烈建议增加灭弧电路(如RC吸收回路、压敏电阻或续流二极管)。

第二，计算总电流与电源需求。估算所有可能同时动作的输出点所消耗的线圈驱动电流总和(24VDC侧)，以确保为模块供电的电源容量足够。同时，为负载侧(触点后)配备独立的、容量合适的空气开关或保险丝。

第三，规划接线与分组。理解模块以4点为一组并有公共端的设计。规划接线时，尽量将使用相同电源类型和电压等级的负载安排在同一组内，以简化配电。确保外部负载电源与模块触点容量匹配。

第四，考虑动作频率与寿命。机电继电器有机械寿命(开关次数)和电气寿命(带负载开关次数)。如果负载动作非常频繁(如每秒几次)，可能需要考虑使用固态继电器(SSR)输出模块(如果BACHMANN提供)，其开关寿命更长。SFS236C 更适合中等或较低频率的动作场合。

常见问题解答 (FAQ)

问：SFS236C 模块的公共端(COM)应该接电源正极还是负极(或火线还是零线)?

答：这取决于你控制的负载类型和电源。对于直流负载：如果负载另一端接电源正极(+)，则公共端应接电源负极(-);反之亦然。关键是构成回路。对于交流负载：通常将公共端接零线（N），负载另一端接火线（L）并通过触点控制，这样在触点断开时，负载端不带电更安全。但具体接法需根据安全规范和负载特性决定。务必参考手册并遵守电气安全标准。

问：驱动一个24VDC/1A的电磁阀，可以直接用 SFS236C 吗?需要注意什么?

答：可以。从容量上看，1A在2A的额定范围内。但电磁阀是感性负载，关断时会产生很高的反电动势。必须在电磁阀线圈两端并联一个续流二极管(阴极接电源正，阳极接电源负)，以吸收反电动势，保护继电器触点不被电弧烧蚀，延长其寿命。这是驱动任何直流感性负载的标准做法。

问：模块上的输出LED灯亮了，但负载不工作，如何排查?

答：按照以下步骤排查：1. 查负载电源：测量负载两端是否有正确的工作电压?保险丝是否熔断?2. 查接线：检查从模块输出端子到负载的线路是否导通?公共端接线是否正确、牢固?3. 查负载本身：负载设备(如接触器线圈、灯泡)是否损坏?可以用万用表电阻档测量负载是否开路。4. 查触点：如果以上都正常，可能是该路继电器触点损坏(粘连或烧毁)。可以断电后，用万用表通断档测量输出端子间在“OFF”状态下是否仍导通(粘连)，或在“ON”状态下是否不导通(烧毁开路)。

问：SFS236C 与固态输出模块相比，优缺点是什么?

答：SFS236C（继电器）优点：交直流负载通用，隔离电压高，抗浪涌能力强，价格通常较低。缺点：开关速度慢(毫秒级)，有机械寿命和动作噪音，不适合高频开关。固态输出模块优点：开关速度快(微秒级)，无触点、无噪音、寿命极长，适合高频应用。缺点：通常有漏电流，负载两端始终有微小电压;自身有压降和发热;价格较高;一般只能用于直流或交流一种负载。选择取决于应用需求。

客户案例分享

华北某大型风力发电场的运维团队，负责数十台兆瓦级风机的定期维护和部件更换。风机变桨系统内的备用加热器和散热风扇由机舱内的BACHMANN M1控制器管理，原先使用的某品牌输出模块在频繁启停加热器(感性负载)时，触点损坏率较高。

为了提升可靠性，他们在一次批量维护中，将相关控制回路统一更换为 BACHMANN SFS236C 模块。工程师严格按照手册要求，在每一个加热器接触器线圈两端都加装了RC吸收回路，以抑制关断浪涌。

更换后运行一年，该批次风机的加热和散热控制回路故障率显著下降。现场维护工程师反馈：“SFS236C 模块本身的继电器质量很扎实，加上我们规范地加了吸收电路，触点再没出过问题。每个点都有指示灯，我们在机舱里用手电一照就能快速判断是控制器没输出还是外部线路故障，省了不少排查时间。虽然继电器模块看起来传统，但在这种环境复杂、对隔离要求高的地方，反而更让人放心。”
