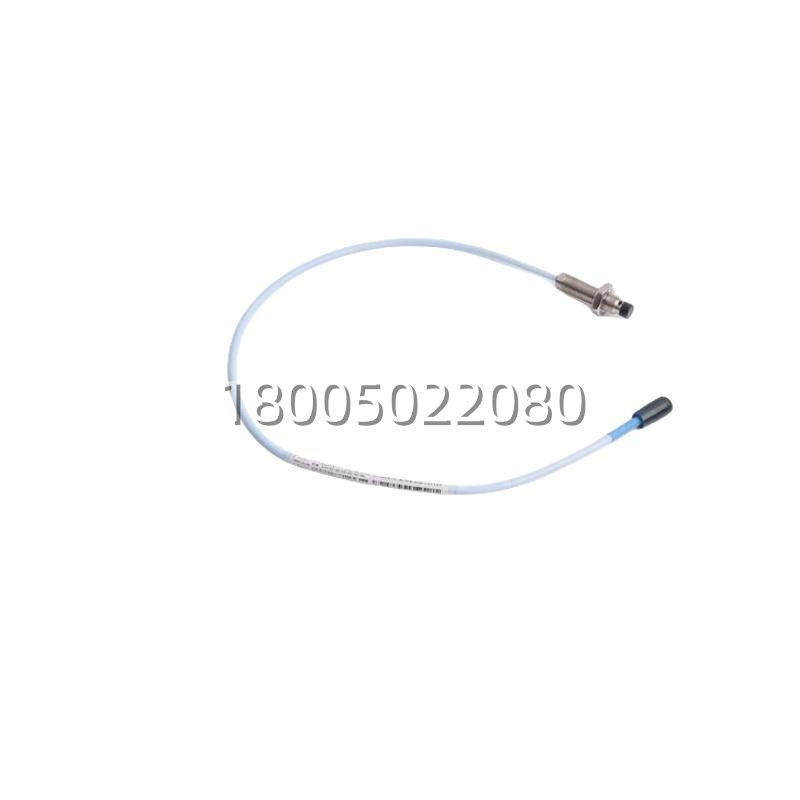

BENTLY 109548-01 P1407030-00100 3300 XL NSv探头：小目标测量的精密传感器

描述

109548-01 / P1407030-00100 是 BENTLY NEVADA 3300 XL NSv系列中的一款标准探头，专为解决“埋头孔”、“侧视图”受限或“小目标”等特殊安装难题而设计。在许多工业设备中，由于结构限制，标准尺寸的探头无法安装，而 3300 XL NSv 系列探头凭借其紧凑的结构和高精度的测量能力，成为了在这些“死角”中进行状态监测的理想选择。

产品概述

该探头属于 3300 XL NSv 系列，是 Bently Nevada 为应对复杂安装环境而推出的解决方案。它继承了3300 XL系列一贯的高可靠性，同时在尺寸上做了优化。其设计紧凑，探头头部体积小，能够轻松安装在设备的狭窄缝隙或特殊孔位中。109548-01 和 P1407030-00100 是该探头的两个常见型号标识，均指代同一产品。它主要用于测量轴的径向振动和轴向(推力)位置，是预防性维护和故障诊断的关键传感器。

技术规格

产品型号：109548-01. P1407030-00100

制造商：BENTLY NEVADA

产品类型：3300 XL NSv系列电涡流传感器探头

系列：3300 XL NSv

线性范围：1.5 mm (60 mils) (典型值)

灵敏度：7.87 V/mm (200 mV/mil) (典型值)

工作温度：-51℃ ~ +177℃ (探头端部)

防护等级：IP67

安装方式：螺纹安装 (常见为5/8-24 UNF)

靶标尺寸要求：建议轴直径大于13 mm (0.5 in)，以保证测量精度

频率响应：0 – 10 kHz (典型值)

主要特点和优势

专为狭窄空间设计：探头头部体积小，能够安装在标准探头无法进入的“埋头孔”或“侧视图”受限区域，解决了特殊设备的监测难题。

高精度测量：尽管体积小巧，但仍保持了3300 XL系列的高精度和稳定性，线性范围内精度可达±5%，能够准确捕捉转子的微小位移和振动。

抗干扰能力强：采用先进的RFI/EMI抑制技术，即使在强电磁环境中也能保证信号的纯净度，为设备状态诊断提供可靠依据。

安装灵活：提供多种安装螺纹规格，用户可根据设备接口进行选择，安装便捷。

兼容性好：与 Bently Nevada 的3300 XL系列前置器(如 330180 系列)和延伸电缆完全兼容，无需额外校准，降低了备件管理和维护成本。

应用领域

该探头主要应用于需要高精度、高可靠性的旋转机械状态监测系统中，特别是在以下特殊场合：

汽轮机监测：用于测量汽轮机转子的轴振动和轴向位移，特别是在轴承座空间受限或需要侧向测量的区域。

压缩机监测：在离心式压缩机、往复式压缩机中，用于测量轴的径向振动和轴向位置，尤其适用于小目标或安装空间狭小的部位。

电机与风机监测：用于大型电机、鼓风机、引风机等设备的轴承座振动监测，作为预防性维护和故障诊断系统中不可或缺的部件。

通用机械：适用于造纸、钢铁、矿山等行业的各类旋转机械设备，是解决特殊安装位置监测问题的首选传感器。
