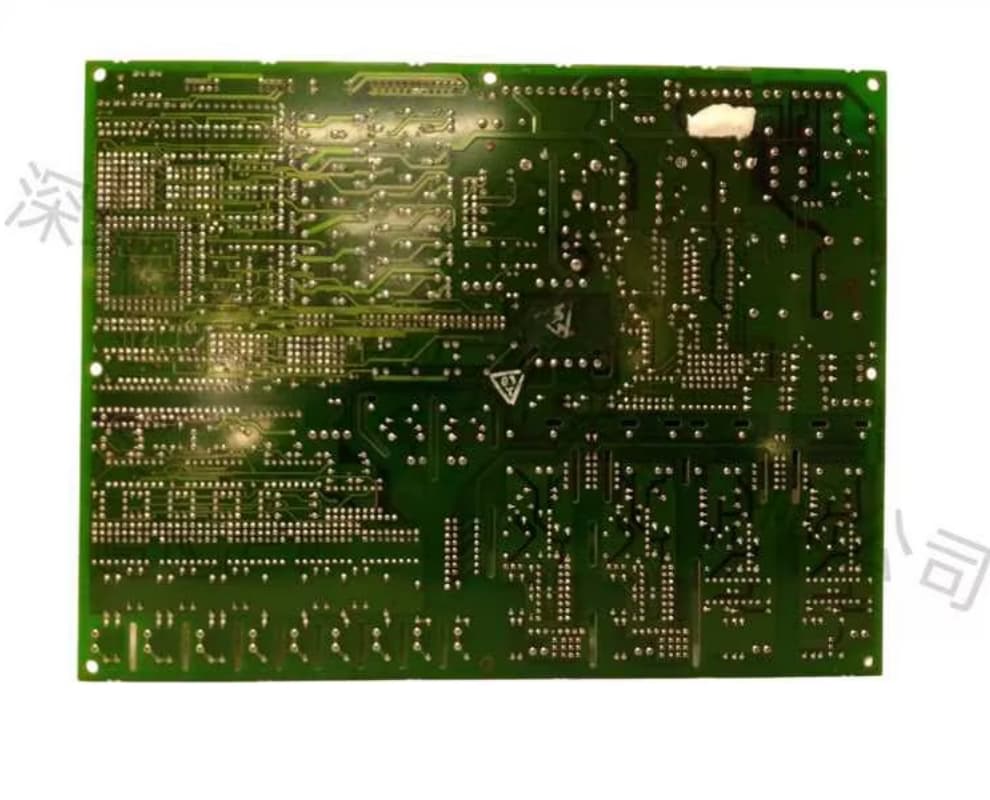

GE DS200DCFBG1BKC：Mark VIe 燃机控制核心I/O卡，支持双冗余通信

描述

DS200DCFBG1BKC 技术规格

产品型号：DS200DCFBG1BKC

制造商：General Electric(GE) / 现属 Baker Hughes

产品类型：数字量输入/输出模块(用于 Mark VIe 控制系统)

输入配置：32 × 数字量输入(24 VDC，漏型/源型可选)

输出配置：16 × SPDT 继电器输出(常开+常闭)

触点容量：5 A @ 250 VAC / 30 VDC(阻性负载)

隔离方式：通道间及对地 2500 Vrms 光电隔离

通信接口：双冗余 100 Mbps 以太网(R & S 网络)，支持 TMR 三重冗余架构

响应时间：DI < 1 ms，DO < 5 ms

状态指示：48颗双色LED(绿色=正常，红色=动作/故障)

安装方式：Mark VIe 标准 I/O 机架(支持热插拔)

工作温度：0°C 至 +60°C

认证标准：IEC 61508 SIL2. CE, 符合 API 670 第5版

DS200DCFBG1BKC 产品概述

在燃气轮机控制系统中，“感知”与“执行”的可靠性直接决定机组能否安全启停与稳定运行。GE Mark VIe 作为全球主流燃机控制平台，其 I/O 模块必须在高温、高电磁干扰、强振动的严苛环境中持续工作数十年。DS200DCFBG1BKC 正是这一使命的核心承载者。

它通常部署于燃机本体控制柜(Local Control Panel)，负责：

采集：点火器就绪信号、火焰探测器输出、燃料阀位置反馈、润滑油压开关状态;

驱动：主燃料截止阀、吹扫空气阀、紧急停机继电器、辅助设备启停命令。

其 32入/16出 的高密度设计显著减少模块数量，而 双冗余以太网通信 确保即使一条网络中断，控制指令仍能无扰传输。更重要的是，作为 SIL2 认证模块，它可直接用于 主燃料跳闸(MFT) 等关键安全回路，无需额外安全栅。

主要特点和优势

GE DS200DCFBG1BKC 的工程价值体现在三大维度：

1. 功能安全合规，支撑燃机SIL2架构

通过 IEC 61508 SIL2 认证，DS200DCFBG1BKC 可构建符合国际标准的安全仪表系统(SIS)。其内部采用 自检电路，上电时自动验证输入光耦与继电器线圈状态，若发现故障，立即上报控制器并锁定输出，防止危险失效。某9HA燃机电厂将其用于MFT回路，“没有SIL2.连电网验收都过不了。”——安全工程师坦言。

2. 高速响应，满足燃机快变工况

燃机启停过程中，点火、燃料切换、吹扫等步骤以秒计。DI响应<1ms、DO动作<5ms 的性能，确保控制逻辑与物理动作严格同步。在一次快速甩负荷(FAST LOAD REJECTION)测试中，DS200DCFBG1BKC 在3ms内完成燃料阀关闭指令，避免超速。“快，就是安全。”——控制算法主管评价道。 3. 可视化诊断，运维效率倍增 前面板 48颗双色LED 提供直观状态反馈： 绿色常亮：通道供电正常，无动作; 红色常亮：输入有信号 / 输出已激励; 红色闪烁：模块通信故障或内部诊断异常。 现场人员无需笔记本，一眼即可判断是“真实事件”还是“硬件故障”。 The GE DS200DCFBG1BKC is a high-density digital I/O module engineered for the Mark VIe gas turbine control system, delivering SIL2-compliant, high-speed acquisition and actuation for critical safety and sequencing functions. With 32 isolated digital inputs, 16 relay outputs, dual-redundant Ethernet connectivity, and comprehensive LED diagnostics, the DS200DCFBG1BKC ensures reliable operation in the harshest power generation environments while simplifying troubleshooting and maintenance. 应用领域 DS200DCFBG1BKC 的典型应用场景均涉及 重型燃气轮机 的关键控制： 7FA/9E 级燃机：点火时序控制、燃料阀管理、超速保护; LM6000 航改型燃机：快速启停、负荷跟踪、黑启动支持; 联合循环电厂：余热锅炉吹扫联锁、汽机-燃机协调; 调峰电站：每日多次启停下的高可靠性要求; 海上平台发电机组：空间受限环境下的高密度I/O需求。 在中东某IPP电厂，DS200DCFBG1BKC 同时采集24个火焰探测器信号并驱动8台燃料阀。三年运行中，成功拦截两次点火失败风险。“它不说话，但每次都在关键时刻‘出手’。”——运行值长表示。 选型指南 / 购买建议 选用 DS200DCFBG1BKC 需注意： 必须搭配 Mark VIe 控制器(如 VCMIH 或 VPRO) 使用; 若需更高输出密度，可考虑 DS200DCFBG2BKC(32路继电器); 驱动感性负载时，建议在负载端加装 浪涌抑制器; 每路继电器最大切换功率为 1250 VA(AC)，避免过载; 切勿将安全输出与非安全信号混接于同一公共端。 常见问题解答 (FAQ) Q：能用于SIL3系统吗? A：不能。DS200DCFBG1BKC 认证等级为 SIL2.SIL3需采用专用三重冗余(TMR)输出模块。 Q：LED红灯亮但设备未动作，是什么原因? A：可能是继电器触点烧蚀、外部接线断路或执行机构故障。建议测量触点两端电压。 Q：支持Modbus或Profibus通信吗? A：不支持。DS200DCFBG1BKC 通过 Mark VIe 专用以太网协议通信，由控制器统一对外提供OPC或Modbus接口。 客户案例分享 / 成功应用解析 华南某9F级联合循环电厂将老旧 Mark V 系统升级为 Mark VIe + DS200DCFBG1BKC。新系统不仅通过SIL2认证，还利用其高速DI/DO实现燃机5分钟快速启动。投运两年内，可用率提升至98.5%。“从‘能用’到‘敢用’，DCFB卡是关键。”——仪控经理坦言。 相关产品 VCMIH：Mark VIe 主控制器(支持TMR) VPRO：保护处理器(SIL3级) DS200TCQBG1B：热电偶输入卡 API 670：机械保护系统国际标准 IEC 61508 SIL2：功能安全完整性等级 SPDT Relay：单刀双掷继电器 TMR Architecture：三重模件冗余架构 Mark VIe I/O Rack：Mark VIe I/O机架 Fail-Safe Design：故障安全设计 Gas Turbine Control System：燃气轮机控制系统 安装与维护 安装前准备: 安装DS200DCFBG1BKC前，确认I/O机架供电稳定，控制器固件版本兼容。接线务必使用≥1.0 mm²屏蔽电缆，公共端建议加装5A保险。 维护建议: 每季度检查LED状态是否与HMI一致;若某路频繁动作(>1000次/年)，建议检测触点电阻;避免在>60℃环境长期满载运行;模块表面灰尘可用干燥压缩空气清洁。

产品保障

每一台 GE DS200DCFBG1BKC 均经全负载老化测试、触点耐久验证及SIL2功能安全审计，并附带原厂标签与认证证书。我们提供12个月质保，终身技术支持，7×24小时响应紧急需求。无论您是在燃机电厂、LNG基地还是调峰电站，深圳长欣都是您值得信赖的燃机控制伙伴——因为我们深知，您部署的不只是I/O卡，更是千万资产与电网安全的最后一道防线。
