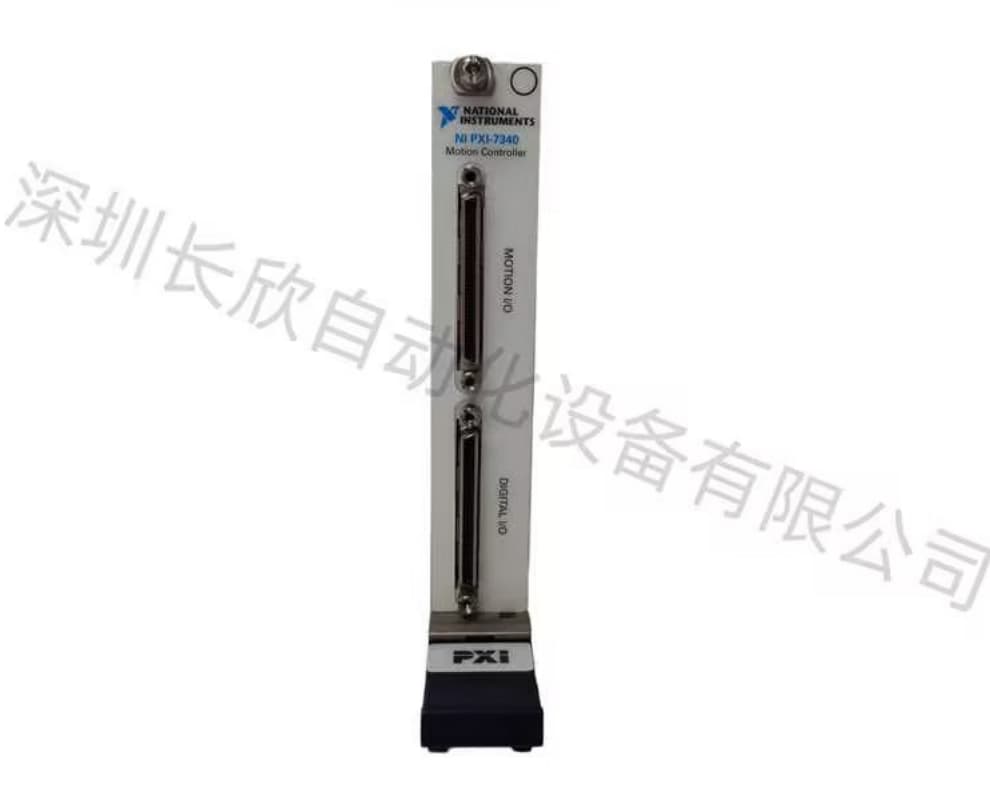

NI PXI-7344 4轴运动控制器：支持步进/伺服，2 MHz脉冲输出，用于精密自动化设备

描述

📘 产品概述

在传统运动控制中，PLC 或独立控制器往往难以满足 高动态、多轴强耦合 的需求。而 NI PXI-7344 将 运动控制 + 数据采集 + 视觉 + 通信 集成于同一 PXI 平台，实现 “测控一体”。

典型应用案例：

半导体晶圆对准系统：4 轴协同控制 XY 平台 + θ 旋转 + Z 对焦，重复定位精度 < 1 μm;

锂电池极片分切机：主轴(牵引)与从轴(飞剪)通过 电子齿轮 同步，速度达 100 m/min;

机器人关节测试台：模拟 4 自由度机械臂运动，实时记录力矩与位置响应。

💡 优势：借助 LabVIEW 图形化编程，工程师可在 1 天内完成 传统 PLC 需 1 周开发的凸轮曲线控制逻辑。

⚙️ 主要特点与优势

高脉冲频率：2 MHz 输出，支持高速高分辨率电机

双接口支持：同时兼容脉冲型和模拟量伺服驱动器

强实时性：250 μs 控制周期，确保轨迹平滑

高级运动功能：内置电子齿轮、飞剪、凸轮引擎

模块化扩展：可与 NI 视觉(PXIe-8254R)、DAQ(PXIe-6363)共用同一机箱

开放编程：支持 LabVIEW、C/C++、.NET，便于算法集成

💡 典型应用领域：

半导体封装与测试设备

激光加工(切割/焊接/打标)

精密光学平台(干涉仪、望远镜)

医疗设备(CT 扫描架、手术机器人)

自动化测试台(电机、变速箱耐久试验)

❓ 常见问题解答 (FAQ)

Q：PXI-7344 支持绝对值编码器吗？

A：不直接支持。仅支持 增量式编码器（A/B/Z）。若需绝对值，需外接转换模块或选用 NI SoftMotion + FPGA 方案。

Q：能控制 8 轴吗？

A：单模块仅 4 轴，但可在同一 PXI 机箱中安装 多个 PXI-7344(如 2 块 = 8 轴)，并通过软件同步。

Q：是否需要额外运动驱动器？

A：是的！ PXI-7344 仅输出 控制信号(脉冲或 ±10V)，需外接 伺服驱动器(如 Yaskawa、Delta、松下)或 步进驱动器。

Q：支持 Modbus 或 EtherCAT 吗？

A：不支持。它是 专用运动控制卡，非工业总线主站。若需总线控制，建议选用 NI 951x C Series 模块 + CompactRIO。

Q：如何接线？

A：必须使用 NI 官方 接线盒，如：

UBB-7344(通用 breakout box)

SHC68-68-RDIO(带屏蔽电缆)

不可直接焊接，否则易损坏模块!

🛠️ 安装与维护建议

接地：PXI 机箱必须良好接地，减少 EMI 对编码器信号干扰

电缆屏蔽：编码器/电机线使用双层屏蔽电缆，屏蔽层两端接地

散热：避免与高功耗模块(如 FPGA)密集安装

固件更新：通过 NI MAX（Measurement & Automation Explorer） 升级

备份配置：导出 .txt 运动轴参数，便于快速恢复

🛡️ 产品保障(深圳长欣)

每一台 NI PXI-7344 均经过：

✅ 4 轴脉冲输出测试(2 MHz)

✅ 编码器反馈回环验证

✅ 电子齿轮同步功能实测

✅ 72小时老化考核(满负载 + 高温)

我们承诺：100% NI 原厂全新或优质官翻件(明确标注)，提供完整包装、出厂报告及 LabVIEW 示例程序，12个月质保。
