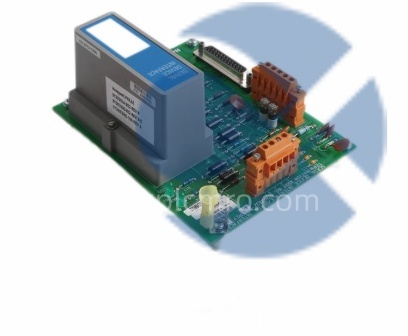

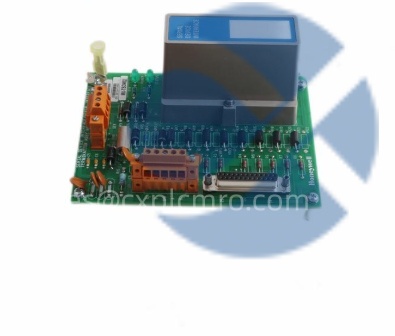

产品概述
在石油化工、电力、冶金等过程工业的大型装置中，温度是最能反映过程状态与设备健康的核心参数之一。一个催化裂化反应器可能有数十个测温点监控不同床层温度，一套大型蒸汽锅炉的过热器、再热器管壁也分布着上百支热电偶。传统的温度监测方案，每个测温点都需要一对补偿导线连接至控制室，并接入一个独立的温度变送器或I/O卡件，导致控制柜内线缆密集、卡件数量庞大、安装和维护成本高昂。Honeywell MU-TSDM02 51303932-277模块正是为解决这一工程挑战而生的“集约化”解决方案。它是一种高密度、智能化的温度信号多路转换器，其设计理念是通过“共享”高精度的信号调理和模数转换资源，以时分复用的方式，经济、可靠地处理大量温度信号。
从一个项目设计或仪表工程师的角度来看，MU-TSDM02的价值在于其革命性地提升了“点密度”与“成本效率”之比。它将16路温度输入通道集成在一个标准模块尺寸内，通过一个高性能、低噪声的多路复用开关，轮流将各通道的微弱毫伏级信号（来自热电偶）或电阻变化（来自RTD）切换到后端公用的、高精度放大器和24位Σ-Δ模数转换器。这种架构确保了所有通道共享同一套高标准的测量核心，消除了因使用多个独立变送器带来的通道间一致性差异。模块内部集成了冷端补偿电路（用于热电偶）和引线电阻补偿（用于RTD的三线制或四线制测量），并支持多种热电偶分度号（J,K,T,E等）和RTD类型（Pt100,Pt1000等），可通过软件灵活配置。这意味着，在工程设计阶段，无需为每个测温点指定具体型号的变送器，只需在软件中配置通道类型即可，极大地简化了物料管理和备件策略。对于拥有成百上千个温度点的大型项目，采用MU-TSDM02这类模块，可以显著减少机柜数量、降低电缆和接线成本，并简化后期维护，其全生命周期成本优势非常明显。
技术规格
产品型号：MU-TSDM02
制造商物料号：51303932-277
制造商：Honeywell
产品类型：温度信号多路转换器（高密度模拟量输入模块）
所属系统：Honeywell Experion PKS系统
通道数量：16路隔离温度输入通道
输入信号类型：支持热电偶(TC)和热电阻(RTD)输入，通道可独立配置
热电偶类型：支持J,K,T,E,R,S,B,N,C等标准分度号
RTD类型：支持Pt100,Pt1000,Ni120等，支持2线、3线、4线制连接（需配置）
测量精度：高精度，典型值可达±0.1°C或满量程的±0.05%（具体取决于传感器类型和配置）
分辨率：高达16位或24位有效分辨率
采样率：支持可配置的通道扫描速率，所有通道循环扫描
冷端补偿：集成高精度冷端补偿传感器，用于热电偶测量
输入滤波：可配置数字滤波（阻尼时间），以平滑噪声
开路/短路检测：每通道具备传感器开路和短路诊断能力
隔离：通道间隔离，或分组隔离，以抑制共模干扰
通信接口：通过模块背板与控制器通信（如通过I/O链路连接至HPI或C系列控制器）
状态指示：模块状态LED，可能具有通道状态指示
电源：由I/O机箱背板提供工作电源
工作温度：0°C至60°C（适用于控制室环境）
安装：安装在Experion系统指定的I/O机箱（如HPI机箱）的槽位中
配置：通过Experion的Control Builder或现场管理工具进行软件配置
主要特点和优势
Honeywell MU-TSDM02 51303932-277的核心竞争力在于它将高精度温度测量的专业性与高密度集成的经济性完美结合，并通过智能诊断简化了运维，是大型流程装置温度监测的理想选择。
首先，通道可独立配置的灵活性与高精度测量满足了复杂应用需求。在同一个反应器或塔器中，工艺工程师可能同时使用K型热电偶测量高温区域，用Pt100 RTD测量中低温区域，还可能用T型热电偶测量腐蚀性环境温度。MU-TSDM02允许用户在软件中为16个通道中的每一个单独配置传感器类型、单位、量程和报警值。其内部的24位Σ-ΔADC和精密的低噪声放大器，结合自动的冷端补偿和引线电阻补偿算法，确保了无论是微伏级的热电偶信号，还是微小的电阻变化，都能被高保真地转换为数字值。这种灵活的通道配置能力，使得一个模块可以适应装置内各种不同的测温需求，无需为不同类型信号准备不同的卡件，简化了设计和库存。
其次，强大的诊断与信号完整性验证功能是实现预测性维护和保障数据可信度的关键。该模块不仅仅是采集数据，更是数据的“质检员”。其诊断功能深入且实用：
传感器健康诊断：持续监测每个输入回路，能够可靠地检测热电偶或RTD的开路和短路故障，并立即产生高优先级报警，提示维护人员更换损坏的传感器，避免基于错误数据的控制决策。
冷端补偿监测：监控内部冷端补偿传感器的状态，确保热电偶测量的基准温度准确。
共模抑制与噪声滤波：高等级的通道隔离和可配置的数字滤波，能有效抑制现场常见的共模电压干扰和电磁噪声，在恶劣的电气环境中（如靠近变频器）仍能获得稳定的读数。用户可以通过软件设置阻尼时间，在响应速度与测量稳定性之间取得最佳平衡。
再者，高密度设计带来的显著工程与运营效益是全方位的。通过将16个通道集成于单卡，MU-TSDM02带来了以下直接价值：
空间节约：机柜尺寸和数量大幅减少，特别适用于改造项目空间受限的场景。
布线简化：减少了从现场到机柜的电缆桥架规模和柜内端子排数量，降低了安装材料和人工成本。
功耗降低：单个模块的功耗远低于16个独立变送器的总功耗，有利于机柜散热和能源效率。
维护便捷：备件种类和数量减少，故障排查时，更换一个模块即可恢复多个回路，平均修复时间（MTTR）更易管理。
Technical Overview
The Honeywell MU-TSDM02(51303932-277)is a high-density,16-channel Temperature Signal Demultiplexer Moduledesigned for the Experion PKS system.It provides a cost-effective and space-saving solution for centralized acquisition of a large number of temperature points from thermocouples(TC)and resistance temperature detectors(RTD).
Its flexible architecture allows each of the 16 input channels to be independently configured in software for a specific sensor type(e.g.,Type K TC,Pt100 RTD)and connection method(2/3/4-wire for RTD).The module incorporates precision signal conditioning,including high-accuracy cold junction compensation(CJC)for thermocouples and lead resistance compensation for RTDs.A high-resolution analog-to-digital converter ensures accurate temperature measurement across all channels.
Key features include comprehensive channel diagnostics for detecting sensor openand short-circuitconditions,as well as configurable filtering for noise rejection.By consolidating 16 measurement points into a single module slot,the MU-TSDM02significantly reduces cabling,cabinet space,and overall system complexity,making it an efficient choice for large-scale temperature monitoring applications in process industries.
应用领域
Honeywell MU-TSDM02 51303932-277模块的应用场景集中于那些拥有大量温度监测点、且对集中管理和成本控制有高要求的大型连续过程工业。
在石油化工行业，它是大型反应器（如催化裂化、加氢裂化、蒸汽裂解）、蒸馏塔、加热炉和复杂换热器网络温度监控的理想选择。成百上千个测温点可以分组由多个MU-TSDM02模块集中采集。在发电厂，用于监测锅炉各部分的管壁温度、蒸汽温度、烟气温度以及发电机绕组和轴承温度。在冶金行业，用于高炉、热风炉、轧钢加热炉的温度监控。在大型化工和制药的连续反应过程中，用于监测反应器各点温度分布，确保反应安全与产品质量。在液化天然气(LNG)厂的冷箱和储罐温度监测中也有应用。
其典型应用模式包括：
高密度温度场监测：用于需要密集布点以描绘温度分布图的设备，如反应器、锅炉、大型工业炉。
关键设备保护性监测：监测压缩机缸体温度、泵轴承温度、电机绕组温度等多点温度，用于设备联锁保护。
能源管理与效率计算：通过测量多点的进出口温度，计算换热器效率或系统热平衡。
现有系统升级与扩展：在已有Experion PKS系统中增加大量温度点时，采用此高密度模块是比增加传统卡件更经济的方案。
集成与配置要点
成功集成Honeywell MU-TSDM02 51303932-277模块，需要细致的规划，涵盖从传感器选型、接线到软件配置的全过程。
传感器选型与接线是保证测量精度的前提。必须根据测量温度范围、环境气氛和精度要求，为每个通道选择合适的热电偶或RTD，并确认其分度号。对于RTD，强烈推荐使用三线制或四线制接法以消除引线电阻误差，MU-TSDM02支持这些接法并能自动补偿。接线时必须使用与传感器类型匹配的补偿导线（热电偶）或高纯度铜导线（RTD），并确保所有接线端子紧固。热电偶的冷端（即与模块接线端子连接的一端）必须处于模块提供的等温块附近，以确保冷端补偿准确。屏蔽线应在控制柜侧单点接地。
硬件安装与机箱配置。将模块牢固插入指定的Experion I/O机箱（如HPI机架）槽位。仔细按照模块手册的端子图进行接线，通常每个通道有“+”、“-”及“参考”或“补偿”端子。错误的接线会导致测量不准或诊断报警。
软件组态是核心，在Experion Control Builder中完成。流程如下：
硬件添加：在项目硬件配置中，将MU-TSDM02模块添加到对应的I/O机箱，指定槽位。
通道参数化：这是最关键步骤。为每个物理通道（Channel 1-16）创建点（Tag），并为其配置：
传感器类型：选择具体的TC类型（如K）或RTD类型（如Pt100）。
接线方式：对于RTD，选择2W/3W/4W。
工程单位：°C或°F。
量程范围：设定温度显示范围。
滤波时间：根据过程变化快慢设置阻尼常数。
报警设定点：设置高/高高/低/低低报警值。
诊断使能：确保传感器开路/短路诊断被使能。
下装与测试：将配置下装至控制器和模块。使用标准温度校准源（如干井炉、精密电阻箱）对关键通道进行校准验证，确保测量值在允许误差范围内。这是投用前必不可少的步骤。
生命周期与采购建议
生命周期分析：Honeywell MU-TSDM02 51303932-277是Experion PKS系统中用于高密度温度采集的成熟解决方案。作为该平台的重要I/O组件，它处于技术成熟、稳定供应的阶段。虽然更新的I/O技术不断涌现，但此类高密度、多功能模拟量输入模块因其极高的性价比和可靠性，在存量市场和特定新项目中仍有持续需求。其市场主要服务于现有Experion系统的维护、扩产改造和备件供应。
