Yaskawa Sigma II SGDS-08A01 原装伺服放大器，用于SGMG/SGMAH电机，CE/UL认证

描述

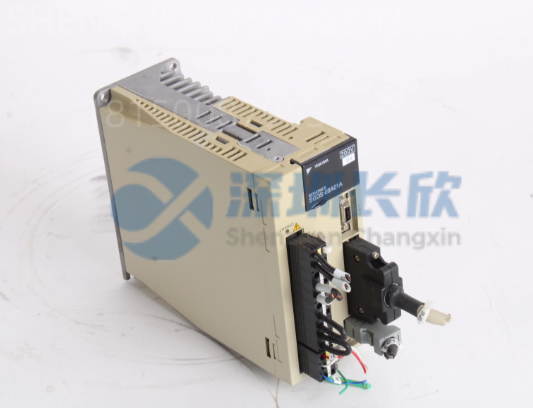

YASKAWA SGDS-08A01 产品概述

在精密自动化设备中，SGDS-08A01 是实现“微米级定位、毫秒级响应”的核心执行单元。作为Sigma II系列的代表型号，它继承了安川伺服系统高刚性、低振动、快速整定的基因，特别适合对动态性能要求严苛的小型设备。

其核心优势在于 总线集成 + 安全合规 + 易用性。通过 MECHATROLINK-II，一台MP2000运动控制器可同步控制多达30轴，实现电子齿轮、凸轮等复杂运动;内置STO功能满足现代机械安全标准，无需外加安全继电器;更关键的是，一键自动调谐（Auto-Tuning） 功能大幅缩短调试时间。正因如此，SGDS-08A01 成为SMT贴片机、锂电池卷绕机、小型雕刻机等设备的首选驱动方案。

自动化工程师评价：“一台SGDS-08A01带SGMAH电机，贴装精度±0.02mm——这稳定性没得说!”

英文 part:

The Yaskawa SGDS-08A01 is a high-performance Sigma II servo drive designed for demanding precision applications. With native MECHATROLINK-II support, built-in STO safety function, and advanced auto-tuning algorithms, it delivers exceptional responsiveness, smooth motion, and easy integration. Paired with SGMG/SGMAH motors, the SGDS-08A01 is the trusted choice for PCB assembly, battery manufacturing, small CNC, and robotics—where every micron matters.

主要特点和优势

✅ 高速总线支持：MECHATROLINK-II 实现多轴同步(周期 ≤1 ms)

✅ STO安全功能：符合 IEC 61800-5-2.简化安全回路设计

✅ 自动调谐：一键完成增益整定，适应不同负载惯量

✅ 紧凑高效：体积小，内置再生制动接口，节能可靠

✅ 强抗干扰：差分信号输入，工业级EMC设计

典型应用场景

SMT贴片机：X/Y/Z轴高速定位

锂电池设备：极片纠偏、叠片平台控制

小型CNC雕刻机：主轴+进给轴驱动

包装机械：伺服送膜、切刀同步

工业机器人：SCARA机器人关节驱动

客户案例：某电子厂用 SGDS-08A01 + SGMAH-08A 替代旧伺服，设备节拍提升15%，振动降低40%。

选型与兼容指南

匹配电机：

SGMG-08A(小惯量)

SGMAH-08A(中惯量，带抱闸可选)

控制器兼容：

MP920 / MP930 / MP2000 系列(MECHATROLINK-II)

也可用于脉冲+方向控制(需配CN1/CN2接线)

制动电阻：推荐 R88M-WR200K(200W, 20Ω)

⚠️ 注意：

输入电压为 100–115V AC，不可接入220V!

STO功能需外接安全PLC控制，不可悬空。

常见问题解答 (FAQ)

Q：能否用于220V系统？

A：不能。SGDS-08A01 为 100V级驱动器。220V系统请选用 SGDV 系列(如 SGDV-2R8A)。

Q：如何启用自动调谐？

A：通过操作面板设置参数 Pn100 = 1.或使用 SigmaWin+ 软件一键整定。

Q：报警代码AL.10是什么意思？

A：过载保护。检查负载是否卡死、增益是否过高、散热是否良好。

相关产品

Yaskawa SGMAH-08A1C-O11：0.75kW 中惯量伺服电机(带24V抱闸)

Yaskawa R88M-WR200K：200W 制动电阻

Yaskawa MP2300：MECHATROLINK-II 运动控制器

Yaskawa SigmaWin+：驱动配置与调试软件

Yaskawa CN1/CN2 电缆组件：电机动力+编码器一体线

安装与维护建议

散热要求：垂直安装，上下留≥30 mm空间，环境温度≤55°C;

接地规范：驱动器PE端子单独接地(<0.1 Ω);

电缆布线：动力线与编码器线分开走线，避免平行长距离敷设;

定期检查：每2年检查电解电容寿命(通过运行小时数估算)。

产品保障(深圳长欣供应)

每一台 YASKAWA SGDS-08A01 在交付前，均由深圳长欣 [http://www.cnplcdcs.com

]

完成：

✅ 上电自检(RDY/ALM灯验证)

✅ 与SGMAH-08A电机空载运行测试(位置/速度模式)

✅ STO功能触发测试(扭矩立即切断)

✅ MECHATROLINK-II通信握手验证

我们承诺：所供产品均为 Yaskawa日本原厂全新正品，附带 出厂合格证 与 24个月质保。在深圳长欣，您买的不只是伺服驱动器，更是整套运动系统“高精、高速、高可靠”的执行保障。

英文 part:

Every YASKAWA SGDS-08A01 supplied by Shenzhen Changxin undergoes full functional validation—including motor run-up, STO safety test, and MECHATROLINK-II communication—to ensure seamless integration into your automation system. We guarantee genuine Yaskawa products sourced directly from Japan, backed by original documentation and a 24-month warranty. At Shenzhen Changxin [http://www.cnplcdcs.com

]

, we empower your machines to move with Japanese precision and industrial-grade reliability. Partner with us for performance you can trust—cycle after cycle.
