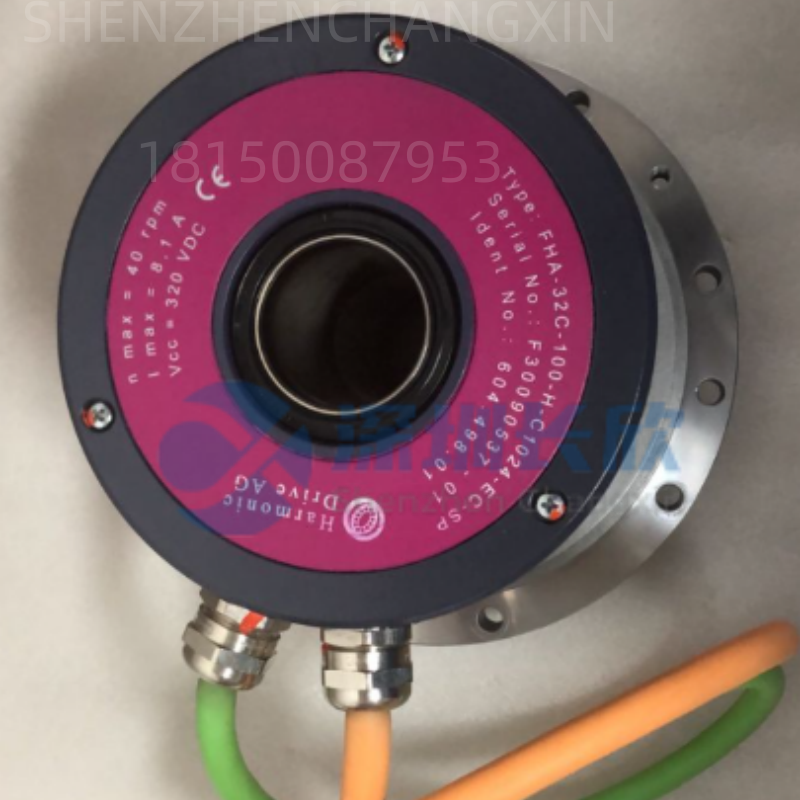

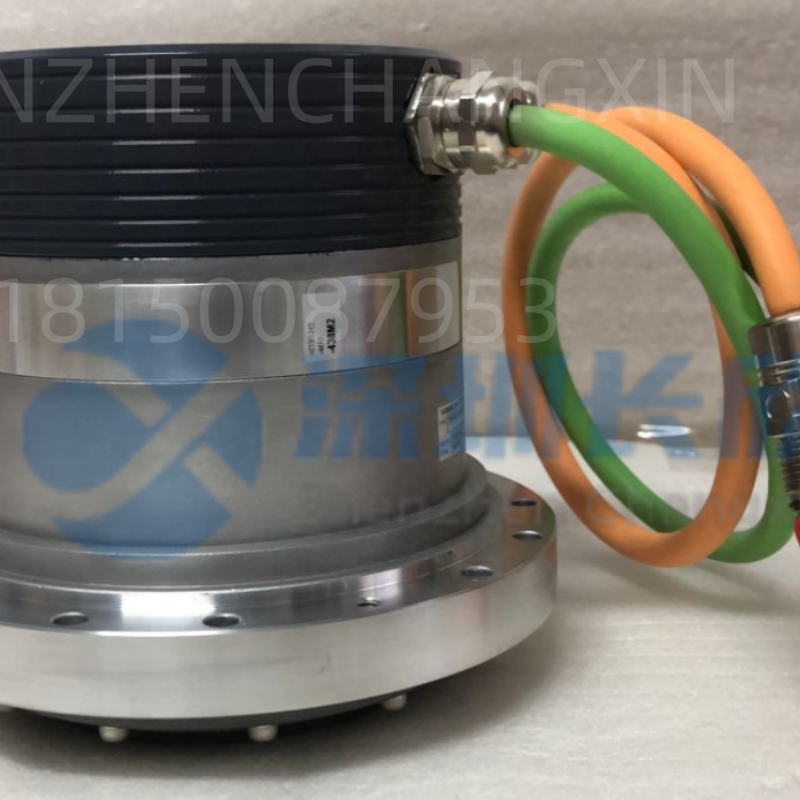

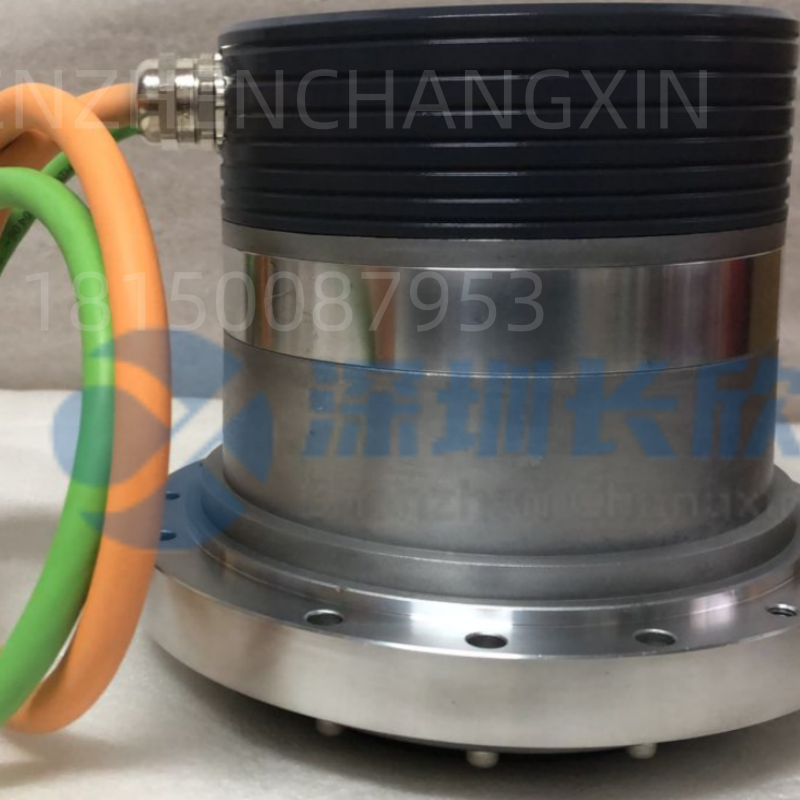

Harmonic FHA-32C故障诊断：解决定位精度下降、异响与过载报警问题
在高精度自动化设备中，谐波减速器作为伺服系统的关键传动部件，其性能直接影响整机的重复定位精度、运行平稳性与寿命。Harmonic Drive® FHA-32C 系列谐波减速器 凭借高减速比、零背隙和紧凑结构，广泛应用于半导体制造设备、精密光学平台、医疗机器人及高端 CNC 机床。然而，随着使用时间增长或工况变化，用户常遭遇 定位精度下降、运行异响、伺服驱动频繁报过载（Overload） 等典型故障。这些问题若不及时诊断与处理，轻则导致产品良率下降，重则引发轴系损坏甚至停机。本文将结合工程实践，系统分析 FHA-32C 常见故障的成因，并提供可操作的诊断流程与维护建议。
故障现象一：定位精度下降——从“微米级”到“不可控”
典型表现
重复定位误差由 ±5μm 恶化至 ±30μm 以上;
轨迹插补出现毛刺或滞后;
伺服系统跟随误差(Following Error)频繁超限。
可能原因与诊断步骤
柔轮疲劳或裂纹：
FHA-32C 的柔轮在长期交变应力下可能出现微观裂纹，导致刚度下降。
诊断方法：
手动旋转输入轴，感受是否存在“软点”或扭矩波动;
使用激光干涉仪测量空载反向间隙，若 > 30 角秒，需警惕柔轮损伤。
交叉滚子轴承磨损：
输出端集成的交叉滚子轴承若润滑不良或受污染，会增大摩擦阻力，影响响应。
诊断方法：
拆卸电机后，手动转动输出法兰，检查是否有卡滞或不均匀阻力;
测量静态摩擦扭矩，对比新件数据(FHA-32C 标准值约 0.8–1.2 Nm)。
安装不当导致偏载：
输入/输出轴不对中或法兰面不平行，会使柔轮受力不均。
诊断方法：
使用千分表检测安装面跳动(应 ≤ 0.02 mm);
检查电机与减速器连接键槽是否松动。
案例：某晶圆搬运机器人 Z 轴重复定位超差。排查发现电机安装面有 0.05 mm 平面度误差，重新研磨后精度恢复。
故障现象二：运行异响——高频啸叫或周期性咔嗒声
典型表现
启停时发出“吱吱”高频啸叫;
匀速运行中出现规律性“咔、咔”声;
噪音随负载增加而加剧。
可能原因与诊断步骤
波发生器椭圆轴承失效：
波发生器内部的滚珠轴承若缺油或进尘，会导致椭圆变形异常，引发柔轮振动。
诊断方法：
在安静环境下用听诊器贴近减速器，判断噪音源是否来自波发生器区域;
拆解后检查轴承滚道是否有麻点或锈蚀。
柔轮与刚轮啮合干摩擦：
原厂填充的特殊润滑脂(如 Harmonic Drive Grease HD-1)流失或老化，造成金属直接接触。
诊断方法：
观察排气孔是否有油脂渗出(正常应微量);
若设备运行超 10.000 小时且未维护，优先考虑润滑失效。
外部共振激励：
伺服增益过高或机械结构固有频率与运行频率耦合。
诊断方法：
降低速度环增益，若异响消失，则为控制参数问题;
使用加速度传感器进行频谱分析，识别共振峰。
用户反馈：“我们的激光切割头在 1200 rpm 时啸叫严重，后来发现是谐波减速器出厂润滑不足，补加 HD-1 后彻底解决。”
故障现象三：伺服驱动频繁报过载——是电机问题还是减速器问题?
典型表现
驱动器显示 “Overload” 或 “Overcurrent”;
电流曲线显示峰值异常升高;
故障多发生在加速/减速阶段。
诊断关键：区分负载侧与驱动侧
脱开负载测试：
断开减速器输出端，仅带空载运行;
若过载消失，则问题在减速器或末端机构;
若仍存在，则检查电机编码器或驱动参数。
测量静态启动力矩：
使用扭矩扳手缓慢旋转输入轴;
FHA-32C 正常启动力矩应 ≤ 1.5 Nm;
若 > 2.5 Nm，表明内部卡滞(如轴承锈蚀、异物侵入)。
检查热积累效应：
连续运行 30 分钟后复测电流;
若过载随温度升高而加剧，可能是润滑脂高温稠化或轴承热膨胀卡死。
维护与预防建议：延长 FHA-32C 寿命的关键措施
“80% 的早期失效源于不当使用，而非质量问题，”一位 Harmonic Drive 认证服务工程师强调：
严格遵循安装规范：
确保输入轴无径向/轴向冲击载荷，法兰螺栓按对角线顺序分三次拧紧至规定扭矩(FHA-32C 为 12 Nm)。
定期润滑维护：
在洁净环境下，每 8.000–10.000 小时补充原厂 HD-1 润滑脂(约 5–8 g)，切勿混用通用锂基脂。
避免极端工况：
FHA-32C 最大瞬时扭矩为额定值 3 倍，但频繁冲击会加速柔轮疲劳;建议在程序中加入 S 曲线加减速。
使用原厂正品备件：
通过 Harmonic Drive 授权渠道 获取 FHA-32C，确保材料热处理与装配工艺符合 ISO 9001 标准，非正规产品可能省略关键质检环节。
结语：精密传动，始于正确诊断
Harmonic FHA-32C 的卓越性能建立在精密制造与规范使用的基础之上。面对定位精度下降、异响或过载报警，工程师应摒弃“整体更换”的粗放思维，转而采用系统化诊断方法，精准定位故障根源。唯有如此，才能在保障设备 uptime 的同时，最大化这一高价值核心部件的生命周期。在追求微米乃至纳米级控制的时代，对谐波减速器的科学维护，正是实现“稳定、可靠、精准”自动化的最后一公里。
