关键技术规格 | Key Technical Specifications
| 参数项 | 规格描述 |
|---|
|

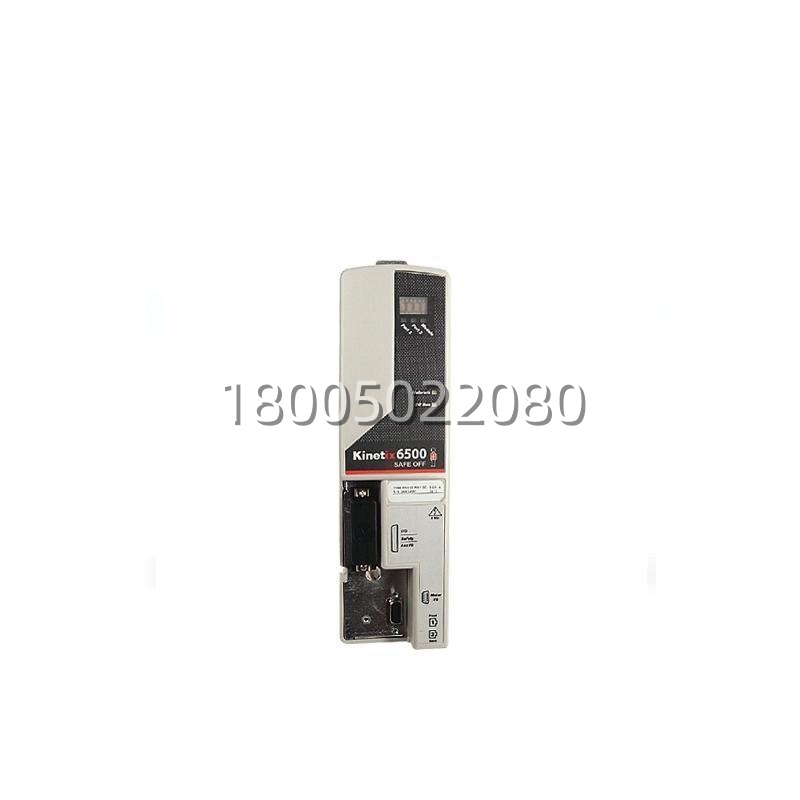

| 产品型号 | 2094-EN02D-M01-S0 |
| 所属系统 | Kinetix 6200 及 Kinetix 6500 模块化多轴伺服驱动 |
| 通信协议 | EtherNet/IP (支持 CIP Motion, CIP Sync) |
| 以太网接口 | 2 个 RJ45 端口 (支持 DLR 设备级环网拓扑) |
| 轴更新性能 | 典型 500 µs 运动控制刷新周期 |
| 安全功能 | 集成 Safe Torque-Off (STO)，符合 SIL CL3, PLe, Cat.4 |
| 反馈接口 | MF 连接器 (电机反馈), IOD 连接器 (I/O, 安全, 辅助反馈) |
| 状态指示 | Module, Network, DC Bus, Port 1, Port 2 LED 指示灯 |
| 安装方式 | 卡接于 Kinetix 专用电源导轨 (Power Rail) |
| 控制电源 | 24V DC (通常由背板或系统电源模块提供) |
| 工作温度 | 0 °C 至 50 °C |
| 防护等级 | IP20 (需安装于电柜内) |
| 兼容控制器 | ControlLogix, CompactLogix (通过 Studio 5000 / RSLogix 5000 组态) |
产品深度介绍 | Product Introduction
搞 Kinetix 6000 系列老系统升级，或者新上马 6200/6500 多轴项目，这个 2094-EN02D-M01-S0 就是核心的“通讯大脑”。它不扛电流，专职处理 EtherNet/IP 网络上的 CIP Motion 指令，把 Logix 控制器的运动规划下发给后面的轴模块 (AM/IAM)，同时管着 STO 安全链。
选它主要图的是网线代替硬接线。双口以太网直接串 Ring 环网，STO 安全扭矩关断也能走网络下发，省了一大把安全继电器和硬连线，接线图都干净不少。500 µs 的轴刷新在多轴凸轮、飞剪同步里够用，和 AB 的 Logix 平台组态是原生支持，Studio 5000 里直接拖拽配置，不用折腾第三方设置。
- 必须成套：这是控制模组，不是独立驱动器。必须安装在 Kinetix 6200/6500 的电源导轨上，且后方需配备 2094-BMxx 电源模块及 2094-ACxx/AMxx (或 IAM) 轴模块，缺任一部件系统不工作。
- 通讯优势：取代旧款 SERCOS 光纤接口，用标准双口 EtherNet/IP 组网。支持 DLR 环网，单点断线不影响整体通讯，线缆和维护成本低于光纤。
- 安全合规：内置 STO 功能达到 SIL 3 / PLe，满足机械指令安全要求。可通过网络指令或本地端子触发，急停回路设计更灵活。
- 固件注意：S0 后缀代表特定固件版本基线。若现场项目涉及高级安全功能 (如 SLS, SS1) 或需与特定版本 Logix 固件匹配，下单前需核对兼容性列表。
- 环境限制：工作温度 0-50°C，IP20 开放样式，必须装在密封电柜内，避免导电粉尘和冷凝。
