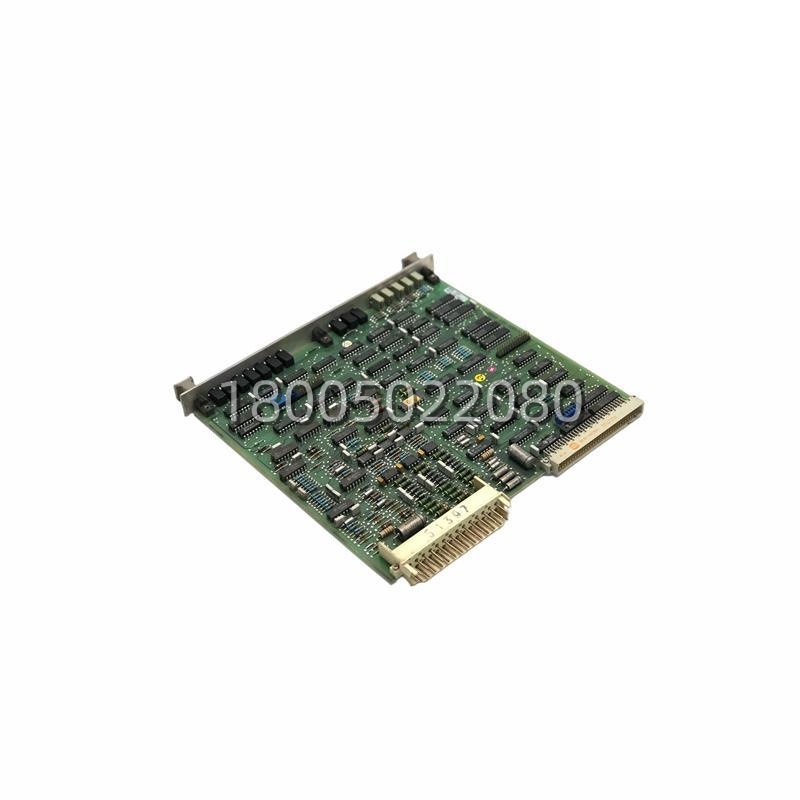

产品核心摘要
- 型号: DSQC223
- 订货号: YB560103-BD / 3HAB2214-8 / 3HAB2214-8/2
- 品牌: ABB(瑞典原产)
- 系列: ABB S3/S4/IRC5机器人控制器 I/O 模块
- 核心功能: 为ABB机器人控制器扩展数字量输入输出通道,连接传感器与执行器
- 产品类型: 数字量输入/输出模块(Digital I/O Module)
- 关键规格: 16路数字输入 + 16路数字输出,24V DC,晶体管输出0.5A/通道
- 成色: 全新原装库存 / 二手功能正常件
- 生产状态: ⚠️ 已停产,仅备件市场流通
关键技术规格
来自多个供应商的信息存在口径差异,下面按最普遍的规格整理:
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | DSQC223 |
| 订货号变体 | YB560103-BD / YB560103-BD/4 / 3HAB2214-8 |
| 产品类型 | 数字量输入/输出模块 |
| 适配控制器 | ABB S3/S4/IRC5系列机器人控制器 |
| 适配机型 | IRB 1400、IRB 2400、IRB 4400、IRB 6400 等 |
| 数字输入通道 | 16路,24V DC sinking/sourcing通用 |
| 数字输出通道 | 16路,24V DC晶体管输出 |
| 输出负载能力 | 单通道最大0.5A,总电流≤8A |
| 输入信号阈值 | ON:≥18V DC;OFF:≤5V DC |
| 通信接口 | DeviceNet(部分资料提及) |
| 供电方式 | 24V DC(控制器背板供电) |
| 工作温度 | 0°C ~ +55°C |
| 防护等级 | IP20(机柜内安装) |
| 尺寸 | 约150mm × 100mm × 30mm |
| 重量 | 约0.28kg |
| 产地 | 瑞典 |
| 认证 | CE、UL |
