现货速发 Siemens 6ES5701-0LA11 扩展子架 打造超大规模自动化系统

描述

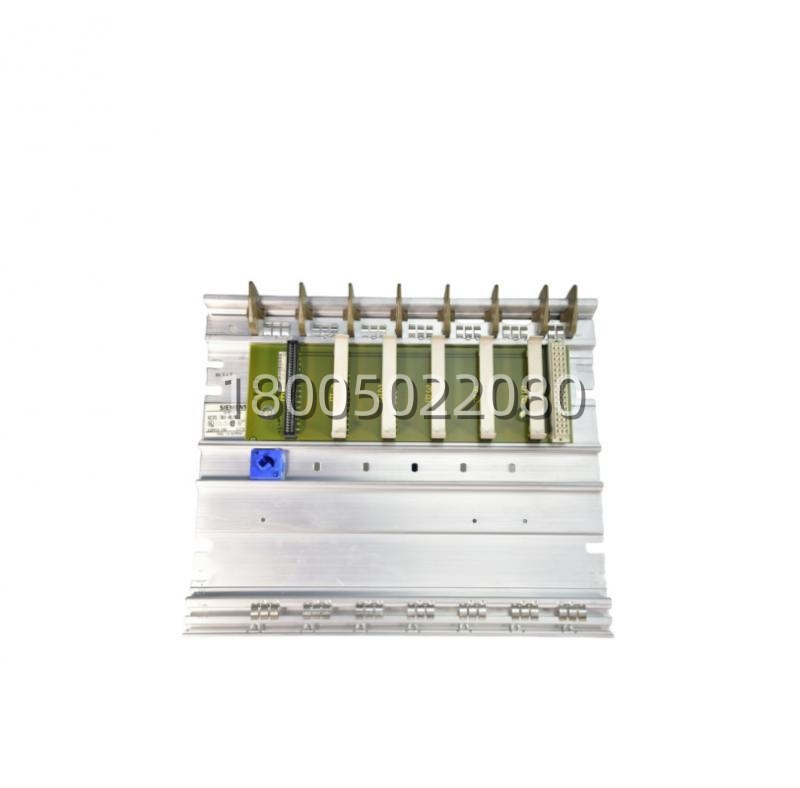

6ES5701-0LA11 产品概述

在大型工业自动化项目中，当中央机架的槽位无法满足成千上万个I/O点的需求时，扩展机架就成了必不可少的“扩容器”。西门子 6ES5701-0LA11 是SIMATIC S5-155U系列专用的扩展子机架(Expansion Rack, ER)，它拥有惊人的21个槽位，是S5家族中容量最大的机架之一。它不直接安装CPU和电源，而是作为中央机架(CR)的延伸，专门用来装载各种数字量、模拟量输入输出模块以及智能功能模块。

这款 西门子 6ES5701-0LA11 通过高性能的IM308接口模块与中央机架相连，最远扩展距离可达数百米(取决于具体配置和电缆)，实现了真正的分布式I/O布局。其内部集成的背板总线严格遵循西门子S5标准，提供了稳定的5V直流供电和高速数据通讯通道，确保远在控制室之外的现场信号也能实时、准确地传送到CPU。对于石化、电力、冶金等行业的巨型装置，西门子 6ES5701-0LA11 往往是构建庞大控制网络的关键节点，它的稳定性直接关系到整个工厂的感知能力和控制精度。

6ES5701-0LA11 技术规格

产品型号：6ES5701-0LA11

制造商：西门子 (Siemens)

产品类型：扩展子机架 (Expansion Subrack – ER)

所属系列：SIMATIC S5 (S5-155U专用)

槽位数量：21槽 (Slots)

槽位分配：

所有21个槽位均可用于信号模块 (SM)、功能模块 (FM) 或通讯处理器 (CP)

注：电源和CPU必须安装在中央机架 (CR)，此机架通过背板从CR获取5V电源或通过本地电源模块供电(视具体IM308配置而定，通常ER需要本地PS或从CR通过特殊电缆供电，S5-155U ER通常需本地电源模块配合IM308使用，或者通过IM308传输电源，具体需参考IM308手册，一般21槽机架建议配置本地电源以保稳定 -> 更正：S5-155U的扩展机架(ER)通常必须配备自己的电源模块(安装在特定槽位，通常是槽1或根据IM308要求)，因为长距离传输大电流不现实。IM308主要负责数据同步。修正描述：此机架需配合本地电源模块使用。

总线系统：S5 System Bus (5V DC logic level)

最大扩展距离：取决于IM308模块及电缆类型(通常可达100米-600米)

防护等级：IP20 (当安装于符合标准的机柜内并加盖板时)

安装方式：

标准导轨安装 (DIN Rail EN 50022-35×7.5)

直接壁挂安装 (通过背部安装孔)

尺寸 (宽x高x深): 约 1050mm x 290mm x 115mm (21槽宽度较大)

重量：约 5.5 kg (空机架)

工作温度：0°C 至 60°C

存储温度：-25°C 至 70°C

相对湿度：5% 至 95% (无冷凝)

认证标准：CE, UL, CSA

主要特点和优势

西门子 6ES5701-0LA11 的最大特点就是“大容量”。21个槽位的设计让它能容纳极其庞大的I/O组合，单个机架即可处理数百甚至上千个信号点。这对于那些现场设备集中但数量巨大的工段(如大型压缩机组、锅炉本体)来说，极大地简化了布线和管理，无需分散太多小机架，节省了柜体空间和维护成本。

另一个显著优势是它的“分布式能力”。通过IM308接口，西门子 6ES5701-0LA11 可以远离中央控制室，直接安装在靠近现场设备的电气间甚至现场机柜中。这不仅减少了昂贵的现场电缆长度，降低了信号衰减和干扰风险，还提高了系统的响应速度。其坚固的金属背板结构和屏蔽设计，能有效抵御工业现场的强电磁干扰(EMI)，保证在恶劣环境下数据的纯净传输。

此外，西门子 6ES5701-0LA11 的灵活性也非常出色。用户可以像搭积木一样，在21个槽位中自由混合配置各种类型的模块，从简单的开关量到复杂的闭环控制模块，应有尽有。模块的安装和拆卸同样无需工具，锁扣设计让维护变得轻松快捷。清晰的槽位编号和标签区域，让庞大的系统接线井井有条，减少了人为错误。总的来说，西门子 6ES5701-0LA11 是一款专为大型、复杂自动化系统打造的强力扩展平台，是S5-155U系统实现规模化控制的得力助手。
