CACR-HRCD10BB 技术规格概述
虽然你问的是板卡，但板卡是驱动器的一部分，了解驱动器对理解板卡功能很重要：
产品型号:CACR-HRCD10BB
制造商:安川电机(Yaskawa Electric)
产品类型:交流伺服驱动器/伺服放大器(Servopack)
输入电压:三相200-230V AC，50/60Hz
额定输出功率:1.0 kW(1000W)
额定输出电流:根据电压和具体电机匹配，通常在5-7A之间。
兼容电机系列:Yaskawa SGMAH,SGMGH,SGMC等系列相应功率（1.0kW）的交流伺服电机。
控制模式:速度控制、扭矩控制、位置控制(全功能支持)。
反馈接口:通常支持增量式编码器反馈，可能支持一些具备串行通信功能的高分辨率编码器。
通信接口:主要通过脉冲/方向信号进行指令输入，可能也支持模拟量指令。
防护等级:通常为IP00(开放式)。
工作环境温度:0°C至+40°C。
冷却方式:通常为内置风扇强制冷却。
物理尺寸:紧凑型设计，适合各种工业控制柜安装。

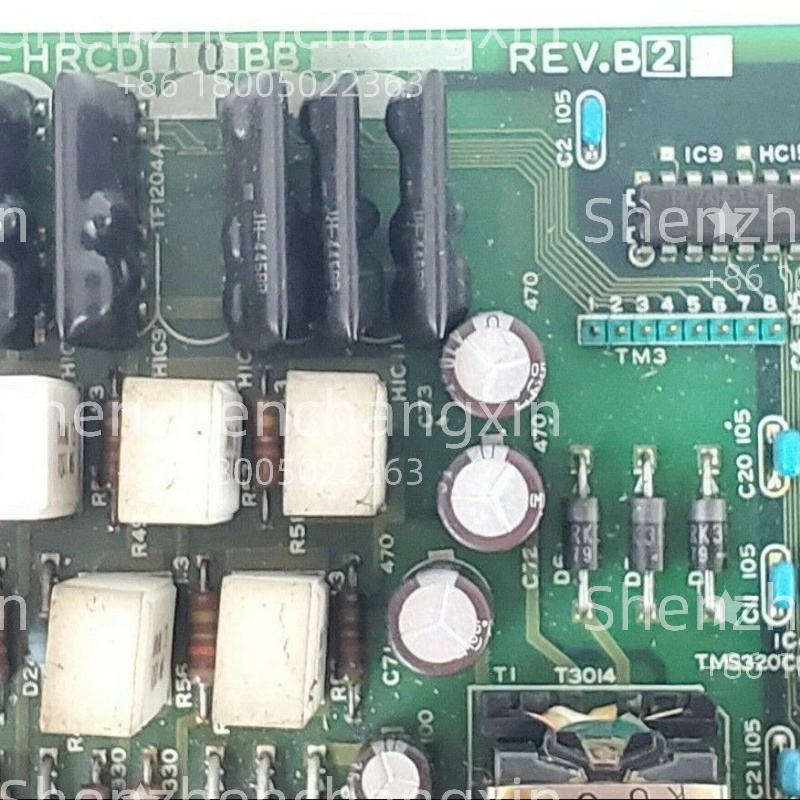

DF8203884-B2E(REV.B25)(内部电路板)功能与特性
这块DF8203884-B2E电路板是CACR-HRCD10BB伺服驱动器的**“核心大脑”或“关键器官”**。
核心控制功能：它负责执行伺服驱动器的主要控制算法，包括但不限于：
接收来自上位控制器的脉冲/方向或模拟量指令。
处理来自伺服电机的编码器反馈信号，实现闭环控制。
执行位置、速度和扭矩控制环路，确保电机按照指令精确运行。
管理驱动器内部的各种状态、报警和诊断信息。
信号处理与接口：板载的各种接口和处理芯片用于：
高速处理编码器反馈信号，保证定位精度和响应速度。
输出驱动IGBT功率模块的PWM信号，控制电机电流。
提供与外部PLC、运动控制器或人机界面（HMI）的数字和模拟量接口。
电源管理（辅助）或驱动（主）：根据其在驱动器内部的具体位置，它可能是：
主控制板：负责大部分控制逻辑和信号处理。
驱动或电源板的一部分：与IGBT模块紧密连接，负责信号的驱动和保护。
版本管理的重要性：“REV.B25”或“B2E”表明了这块板卡的特定硬件版本。在更换或维修时，务必确保替换件的DF号和修订版本号完全匹配或经过安川官方确认兼容，否则可能导致驱动器无法正常工作、性能异常甚至损坏。
由于这块板卡是驱动器的核心部件，它的稳定运行直接决定了整个伺服系统的性能和可靠性。
主要特点和优势
这YASKAWA CACR-HRCD10BB伺服驱动器（及其内部的DF8203884-B2E电路板），在当年凭着几项硬功夫，在市场上可是有口皆碑的：
首先，它具备**“卓越的高响应性和控制精度”**（Exceptional High Response and Control Precision）。这是CACR-HR系列的核心优势，专为那些对动态性能和定位精度有极高要求的应用而设计。它能实现快速的加减速和精准的定位，有效提升了设备的生产节拍和产品质量。
其次，它提供了**“高度的运行稳定性和可靠性”**（High Operational Stability and Reliability）。安川的产品以坚固耐用著称，CACR-HR系列也不例外。驱动器的设计充分考虑了工业环境的严苛条件，确保其内部的核心电路板DF8203884-B2E能够在各种工况下长期稳定运行，从而减少了设备停机时间。
再来，它拥有**“灵活的控制模式支持”**（Flexible Control Mode Support）。这款驱动器支持位置、速度和扭矩多种控制模式，能够适应各种复杂的运动控制需求，无论是精确的往复定位、平稳的速度控制还是恒定的扭矩输出，都能轻松应对。
最后，它内置了**“完善的多重保护功能”**（Comprehensive Multi-Protection Functions）。驱动器内部集成了过流、过压、欠压、过载、编码器故障、散热器过热等多项保护机制。这些功能就像“安全卫士”，一旦系统出现异常，能立即启动保护，有效防止驱动器和电机受损，延长设备寿命，保障生产安全。
应用领域(指其所在的CACR-HRCD10BB驱动器的应用领域)
由于YASKAWA CACR-HRCD10BB伺服驱动器（及其内部的DF8203884-B2E电路板）具备高精度、高响应和1.0kW的中等功率特点，它在当年的工业领域可是广泛应用的“多面手”，主要集中在以下这些对精度和速度有严格要求的场景：
数控机床：在各种数控车床、铣床、加工中心、磨床等设备中，作为主轴或进给轴的驱动单元，实现高精度、高效率的金属切削加工。
工业机器人与机械手：在中小型多关节机器人、焊接机器人、搬运机器人等应用中，提供各个关节轴的精确运动控制和快速响应。
印刷与包装机械：在高速轮转印刷机、大幅面印刷机、贴标机、包装机等对套准精度、张力控制和多轴同步有极高要求的设备中。
纺织机械：如大型纺织机、化纤设备等，用于精确控制材料张力、收放卷同步以及各单元的协同运动。
电子制造设备：在半导体制造设备、PCB（印刷电路板）钻孔机、自动焊锡机、点胶机、芯片绑定机等对定位精度和重复性要求极高的设备中。
通用工业设备：广泛应用于各种需要高精度、高响应运动控制的自动化生产设备和专机。
选型指南/购买建议
兄弟们，如果你要为你的设备寻找或更换YASKAWA ELECTRIC CACR-HRCD10BB PC BOARD REV.B25,DF8203884-B2E这块电路板，老姜我得给你提个醒，这可是个“老兵”了，而且是内部核心部件，购买时得特别注意：
产品生命周期：YASKAWA CACR-HR系列伺服驱动器及其内部组件，目前已停产(Discontinued)。这意味着安川原厂通常不再生产这款全新的产品，也很难直接从原厂购买到。
精确核对完整型号及修订版本：务必提供旧电路板上的完整型号DF8203884-B2E和修订版本REV.B25。任何字母、数字或修订版本的差异都可能导致板卡不兼容或功能异常。这块板卡是高度集成的，兼容性要求非常严格。即使是同一个“DF”号，不同的修订版本（比如-B2D和-B2E）也可能存在细微差异。
选择可靠的供货来源：对于这种已停产的备件，你通常需要从以下渠道获取：
专业翻新件(Professionally Refurbished/Remanufactured)：由专业的工业自动化备件供应商（比如咱深圳长欣）进行深入维修、清洁、更换老化元器件（如电容），并经过严格的功能测试和老化测试，提供明确的质保。这是目前最常见且可靠的采购方式，性价比高，风险可控。
New Old Stock(NOS)/全新库存：理论上存在，但对于已停产多年的产品，这种全新未使用的库存极为稀少，价格会非常高昂。如果真有，通常也是库存多年，可能内部元件有老化风险。
拆机件/二手件：来源不明，无测试报告，无质保。风险极高，不推荐用于关键或长期运行的应用。除非你懂行且有能力自己测试维修，否则坚决避免。
质保与技术支持：优秀的供应商会为已停产产品（特别是翻新件）提供明确的质保期（通常为6个月到1年）。同时，鉴于伺服系统的专业性和复杂性，能够提供技术支持（如安装问题、参数设置建议、替代方案咨询）的供应商尤为重要。他们能帮你快速解决问题，避免更多停机时间。
考虑整体驱动器更换或升级：如果你这块控制板损坏了，或者整台CACR-HRCD10BB驱动器频繁出问题，而你的设备又非常关键，那老姜我建议你考虑一下直接更换一整台经过专业翻新的CACR-HRCD10BB完整驱动器，或者直接咨询供应商是否有安川Sigma系列（如Sigma-II,Sigma-V,Sigma-7）中可行的替代型号。虽然升级可能需要对机械和电气进行小幅改动，但能获得更先进的性能、更长的生命周期和更充足的备件供应，从长远来看更划算。
常见问题解答(FAQ)
Q1:YASKAWA ELECTRIC CACR-HRCD10BB PC BOARD REV.B25,DF8203884-B2E是什么？
A1:它指的是安川CACR-HRCD10BB 1.0kW伺服驱动器内部的一块核心电路板，其内部零件编号为DF8203884-B2E，修订版本为B25。
Q2:这块电路板现在还在生产吗？
A2:YASKAWA CACR-HR系列伺服驱动器及其内部组件目前已停产。你无法从安川原厂购买到全新的产品。
Q3:更换这块电路板需要注意什么？
A3:必须精确核对DF号和修订版本号（DF8203884-B2E和REV.B25），并完整备份旧驱动器的所有参数。建议从专业的工业自动化备件供应商处购买经过测试和带质保的翻新件。
Q4:DF8203884-B2E这块板子在驱动器里起什么作用？
A4:它是CACR-HRCD10BB驱动器的核心控制单元，负责处理指令、反馈信号、执行控制算法以及管理驱动器内部功能。
相关产品
这块DF8203884-B2E电路板是安川CACR-HRCD10BB伺服驱动器的一个重要组成部分。它和以下这些产品紧密相关：
Yaskawa CACR-HRCD10BB伺服驱动器：这是这块板卡所在的完整伺服驱动器。
Yaskawa SGMAH,SGMGH,SGMC系列伺服电机：例如SGMAH-A5A12A(0.4kW),SGMAH-A7A12A(0.75kW),SGMGH-10A(1.0kW)等相应功率的交流伺服电机，它们是与CACR-HR系列驱动器配套使用的。
Yaskawa JUSP-OP04A或JUSP-RCP01AAD：安川的伺服操作面板或手持编程器，用于驱动器的参数设置和状态监控。
Yaskawa JZDP/JZSP系列电缆：伺服电机与驱动器之间的动力线和编码器反馈线。
上位控制器：如PLC（可编程逻辑控制器）、CNC（数控系统）或专用运动控制器，它们发出指令给CACR-HRCD10BB驱动器。
